888-45-172-W-01 rev. H • 09/11

CAUTION: For secure arm attachment and to avoid

equipment damage, plate must make contact

with underside of desk on both sides of the hole.

Precaución: Para  jar el brazo de forma segura y

evitar que el equipo resulte dañado, la placa debe

hacer contacto con la cara inferior de la mesa a

ambos lados del ori cio.

Attention: Pour une  xation au bras sûre et pour

éviter que le matériel soit endommagé, la plaque

doit être en contact avec le dessous du bureau des

deux côtés du trou.

Vorsicht: Um eine sichere Armbefestigung zu

gewährleisten und eine Beschädigung des Geräts

zu vermeiden, muss die Platte Kontakt mit der

Unterseite des Schreibtischs und beiden Seiten

des Lochs haben.

Let op: Om de arm stevig te bevestigen en om

schade aan de apparatuur te voorkomen, moet

de plaat contact maken met de onderkant van het

bureau aan beide kanten van de opening.

Attenzione: per  ssare bene il braccio e prevenire

danni all’attrezzatura, la piastra deve essere a con-

tatto con il lato inferiore del tavolo da entrambi i

lati del foro.

注意:アームをしっかり接続し、機器の損傷を

防ぐために、プレートは穴の両側で机の下部と

接触するようにしてください。

小心： 为了确保支臂安装牢固并避免损坏设

备，安装板在孔的两侧均须与桌面的下侧接触。

www.ergotron.com

M4 x 10mm

M4 x 10mm

4x

4x

M4 x 10mm

M4 x 10mm

4x

4x

For more information on this product or installation visit:

www.ergotron.com

360°0°

360°

M3 x 6mm

7 - 20 lbs

(3.2 - 9.1 kg)

2.5-12 lbs

(1.14 - 5.45 kg)

7 - 20 lbs

(3.2 - 9.1 kg)

7 - 20 lbs

(3.2 - 9.1 kg)

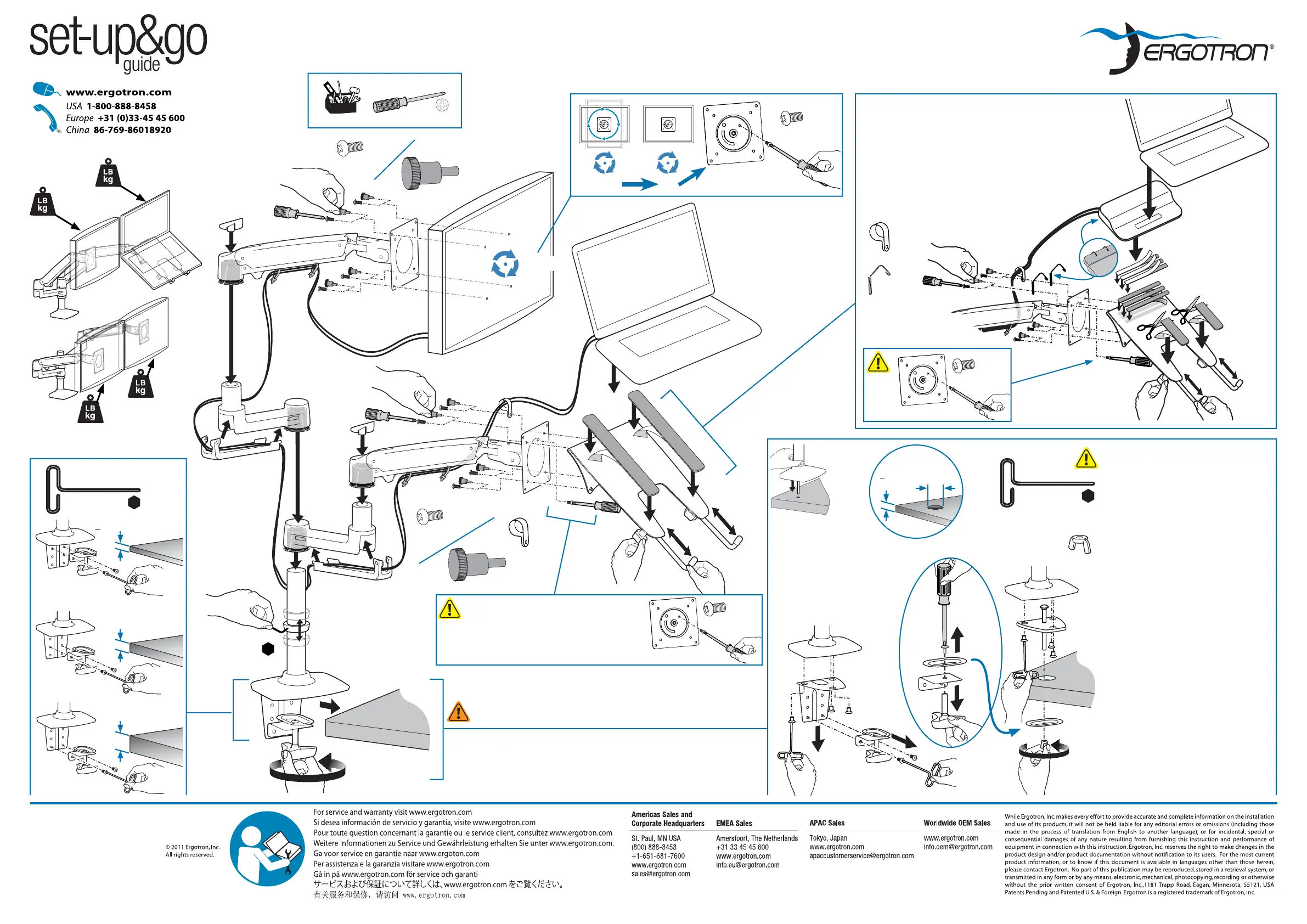

LX Dual Desk Mount LCD Arm

2.5mm

Laptop with docking station or port replicator

Notebook con estación de acoplamiento o replicador de puertos

Ordinateur portable avec station d’accueil ou duplicateurs de ports

Notebook mit Docking Station oder Port Replicator

Notebook met docking station of poortreplicator

Notebook con alloggiamento di espansione o replicatore delle porte

ドッキングステーションまたはポートレプリケーター付きノート型パソコン

带有扩展坞或端口复制器的笔记本电脑

도킹 스테이션 또는 포트 복제기가 있는 노트북

1x

2x

1x

M3 x 6mm

Attach portrait/landscape rotation stop screw

Acoplar tornillo tope de rotación vertical/horizontal

Fixez la vis de rotation verticale/horizontale

Anbringen der Stopschraube für die Portrait-/Landschaftsrotation.

Staande/liggende draaistopschroef aansluiten

Fissare la vite di arresto sulla posizione ritratto/paesaggio

縦/横回転止めネジを取付ける

安装纵向/横向旋转止动螺丝

M3 x 6mm

< .63" (16 mm)

.5" - 1.63" (11 - 41 mm)

1.42" - 2.6" (36 - 66 mm)

< 3"

(80 mm)

0.31" - 2"*

(8 - 51 mm)

*Bolt must be centered in hole.

1

Warning: Because mounting surface materials can vary widely, it is imperative that you make sure

mounting surface is strong enough to handle mounted product and equipment.
