16
EnglishSeriell RS232/422/485 PCI Board
TXD(-)Pin 1
TXD(+)Pin 2
RXD(+)Pin 3
RXD(-)Pin 4
GroundPin 5
Pin 1TX(-)
Pin 2TX(+)
Pin 3RX(+)
Pin 4RX(-)
Pin 5Ground

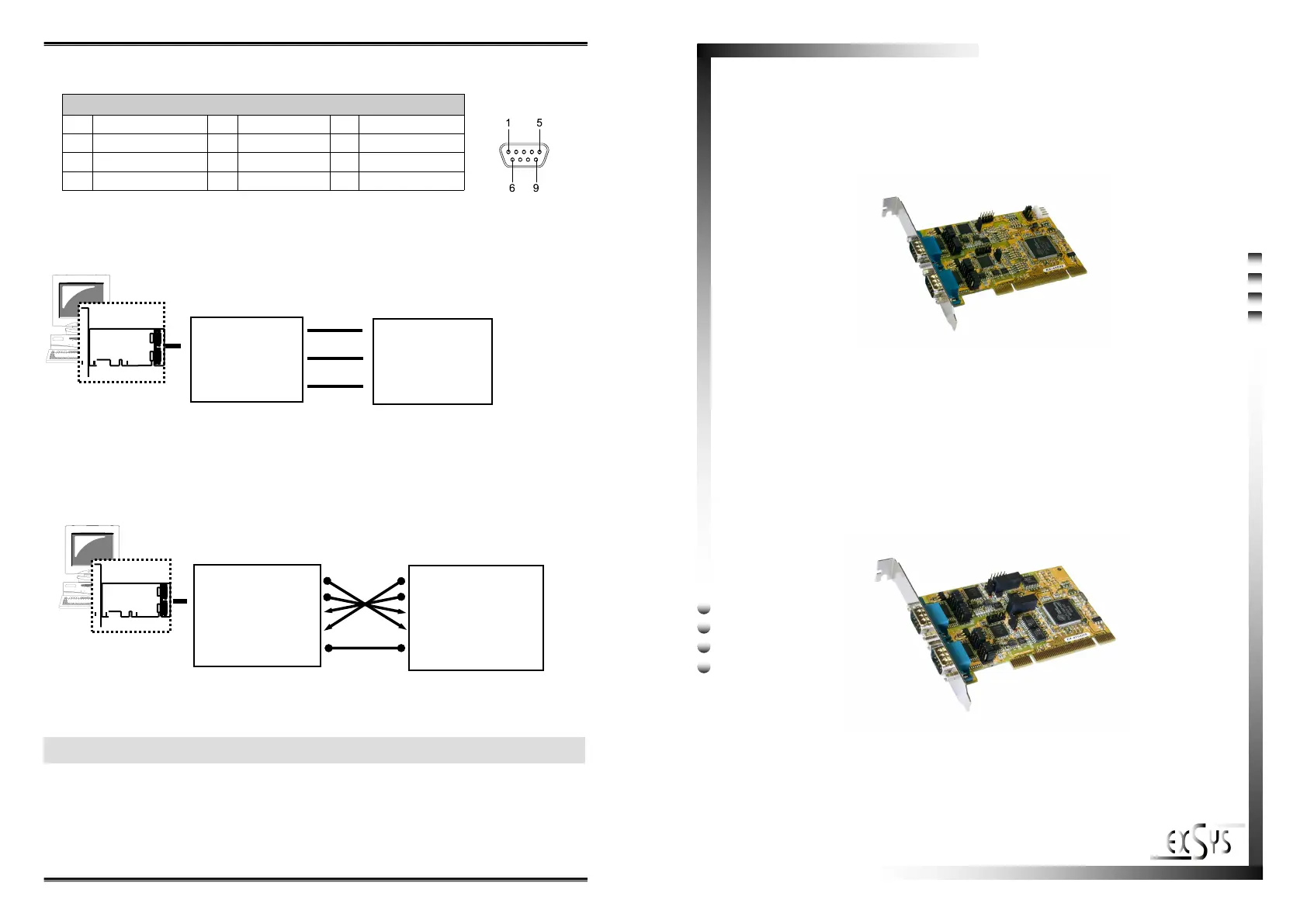

6.5RS-425 (4-wire) Cable Wiring
Power requirements: 5V DC, 450mA (max)
Operating temperature:0
0
to 55
0
C (32
0
to 131
0
F)
Operating humidity: 5% to 95% RH
RS-422/485 PCI card
RS-485 Device
7.Technical Specification
RS-422/485 PCI card
DATA(-) Pin 1
DATA(+)Pin 2
GroundPin 5
RS-485 Device
6.4RS-485 (2-wire) Cable Wiring
Pin 1DATA (-)
Pin 2DATA (+)
Pin 5Ground
6.3S1 and S2 Pin RS422/485 connection
DB 9M
9 Pin D-SUB male connector (S1 and S2)
PinSignalPinSignalPinSignal
1TXD- (DATA-)4RXD- 7NC
2TXD+ (DATA+)5GND8NC
3RXD+6NC9NC
NC = Not connect
Bedienungsanleitung
Vers. 1.1 / 31.05.13
User Manual
EX-42042
RS232/422/485 Board
EX-42042IS
RS232/422/485 Board
Surge Protection & Optical Isolation
