IMPORTANT:
Go to www.extron.com for the
complete user guide
, installation
instructions, and specifications.

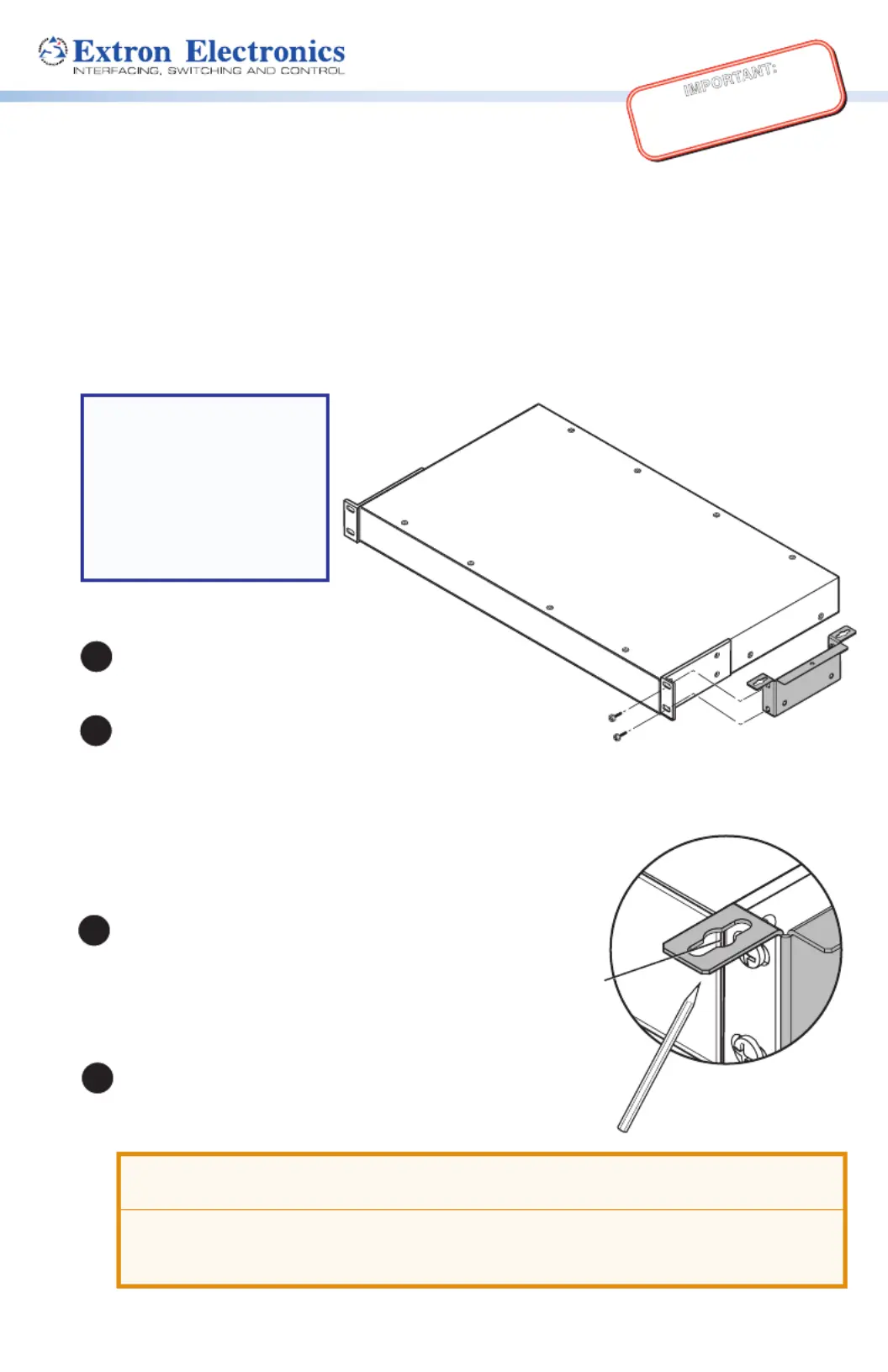

UTM 100 and UTM 150 • Installation Guide
The Extron UTM 100 and UTM 150 under-table mounts accommodate 1U and 2U full rack
width products. Follow the steps below to assemble and install the UTM 100 and UTM 150
under a desk or table.
Installing the UTM 100 (Primary Mount) on the Product
Mounting the UTM 100 Assembly
Follow the steps below to attach the UTM 100 mounts to the primary product. Attach a UTM on
each rack ear (left and right).
NOTE:Rack mounts or
rack shelf kits may be
purchased separately
for products that do
not have rack ears (see
www.extron.com
for models and part
numbers).
ATTENTION:Do not drill through the table or furniture. If the table is too thin or of
a different material for the supplied screws, use an appropriate type and length.
ATTENTION :Ne perçez pas à travers la table ou le meuble. Si la table est trop
ne ou faite dans un matériau différent de celui pour lequel les vis fournies sont
prévues, utilisez un type de matériau et une longueur appropriés.
Use the screws provided with the rack-mounted product to
attach the UTM 100.
1
2
Align the holes of the UTM 100 with the holes of the
rack ear, as shown at right.
Mounting
Hole
Hold the UTM 100 assembly under the desk or table at the
mounting location, and mark the locations of the four
mounting holes.
3
Drill a 3/32 inch (2.38 mm) diameter pilot hole at each of the four
marked locations.
4
