M23

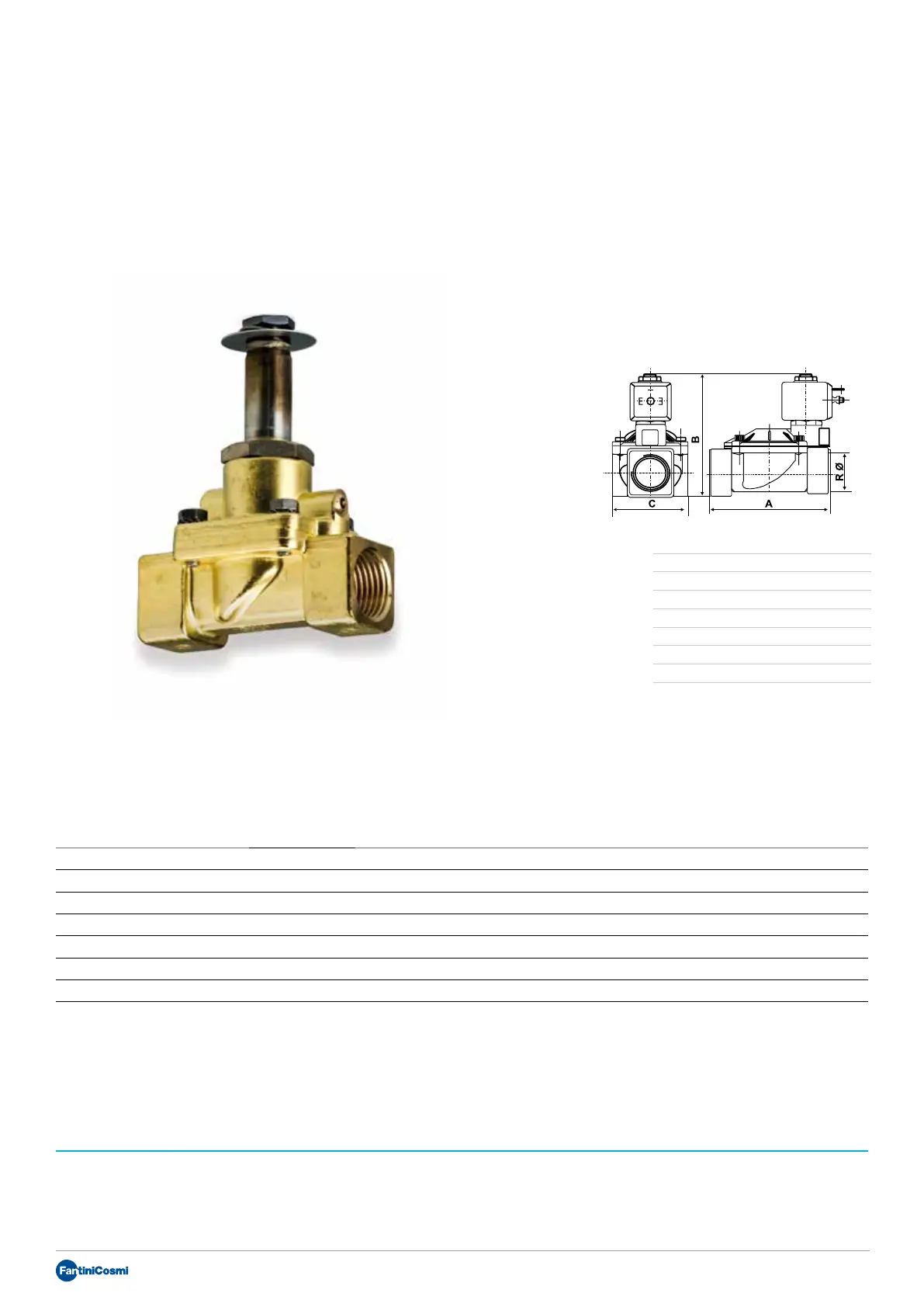

Servo-assisted diaphragmvalve bodies, normally-closed

Solenoid valves suitable for large flow capacity, suitable for water, air, fuel-oil, inert gases and other non-corrosive

fluids, for copper alloys fluids with viscosity up to 2° Engler.

INSTALLATION

Female threaded connection from G 3/8 to G 2.

The valves can be installed in any position.

Kv = water flow in m³/h with pressure drop of 1 bar (1 bar = 100kPa).

type A B C

M23C13 69 2,5 40

M23D13 72 94,5 40

M23E20 100 100 65

M23F25 104 105,5 65

M23G35 145 127 102

M23H40 145 127 102

M23I50 173 141 118

N.B. Dimensions and weights are

including the coils

Dimensions (mm)

Passage orifice

diameter

Female

connection

KV

m³/h

Closing time

DP of 1 bar

Minimum

differential

pressure

Maximum

differential

pressure

Testing

pressure

(DIN2401) PN

M23C1313 mmG 3/831 sec.20 bar0.1 bar25 bar

M23D1313 mmG 1/231 sec.20 bar0.1 bar25 bar

M23E2020 mmG 3/48.41.5 sec.20 bar0.1 bar25 bar

M23F2525 mmG 19.61.5 sec.20 bar0.1 bar25 bar

M23G3535 mmG 1 1/425.22.5 sec.10 bar0.1 bar16 bar

M23H4040 mmG 1 1/2303 sec.10 bar0.1 bar16 bar

M23I5050 mmG 237.23.5 sec.10 bar0.1 bar16 bar
