102

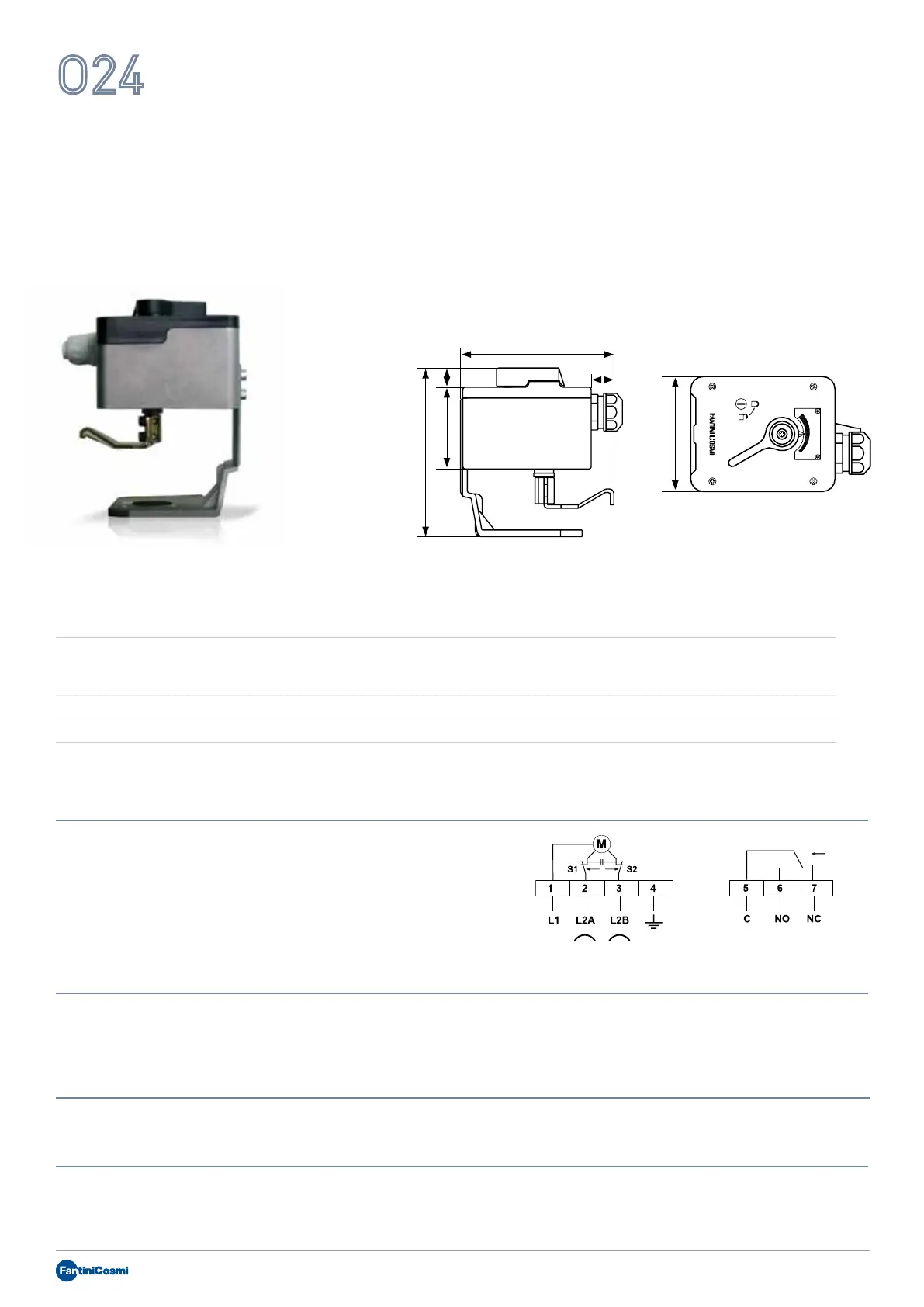

Single-phase synchronous motor with bidirectional rotation. Suitable to control 3-way and 4-way mixing valves

and for generic controls.

O24

Electric servomotors for mixing valves

STANDARDS AND HOMOLOGATIONS

Conformity with EN 60335-1 standard.

INSTALLATION

The device is connected to the valve using the appropriate T0-- kit suitable for the specific valve type (not supplied).

For making the electrical wiring is sufficient to remove the indicator and the cover and to connect the terminals according to the wiring

diagram. Once the device is mounted on the valve, for bringing it in the desired position you must use the handle T0-- supplied with

the coupling kit.

OPERATION

The unit executes an angle of rotation of 90°, once it reaches one of two extreme points, the electric circuit is opened by the relative

limit microswitch.

Rotation Rated Power supply Consumption Operating Protection

time for torque of the single-phase temperature degree

90° Nm synchronous motor VA

O24A 10 minutes 15 230Vac 50/60Hz 4 0 ÷ 50 IP40

O24B 5 minutes 15 230Vac 50/60H 4 0 ÷ 50 IP40

ELECTRICAL FEATURES

Power supply: 230Vac 50Hz.

Power consumption: 4W.

Contacts rating: 6(2)A 250Vac (micro aux).

90

135

1772

140 ÷ 170 regolabile

20

Dimensions (mm)

140 ÷ 170 adjustable

micro aux (optional) O24AUX
