VAX01301
HDMI 2.0 Audio Extractor mit Bluetooth Audio Sender
Bedienungsanleitung
Vielen Dank für den Kauf dieses hochwertigen Produktes. Bitte bewahre diese
Anleitung auf, um Fragen zur Verwendung klären zu können. Darüber hinaus
gehende Hinweise liefert dir unsere Website oder unser Service.
Einsatzzweck
Ermöglicht die Audio-Ausgabe von einem Fernseher mit HDMI-ARC oder einer
HDMI-Quelle, welche am HDMI Input des VAX01301 angeschlossen ist.
Bei Stereo-Ton ist die Ausgabe über Bluetooth Audio und Cinch möglich.
Die Audio-EDID kann umgeschaltet werden, um Stereo- oder 5.1 Ton zu er-
zwingen.
Eingangs-Umschaltung zwischen Zuspieler und TV-Ton (ARC) per Taste
Stromversorgung via USB
Installation und Betrieb
Verbinde den HDMI Output Ausgang mit dem HDMI-ARC Anschluss des Fern-
sehers, oder mit einem HDMI-Eingang eines Monitors oder Videoprojektors.
Verbinde bei Bedarf zusätzlich den HDMI Input mit dem Ausgang eines Me-
diaplayers oder Computers.
Verbinde optional Aktivboxen oder Stereo-Anlage mit dem Cinch-Ausgängen,
oder verbinde eine Soundbar mit dem optischen Ausgang.
Stelle den gewünschten Audiomodus 2.0, 5.1 oder ADV (Advanced) ein.
Verbinde die DC 5V Buchse mit einer USB-Spannungsversorgung, beispiels-
weise einer USB-Buchse des Fernsehers oder einer Steckdose mit USB-Port
oder einem USB-Netzteil.
Starte Fernseher oder Videoprojektor und dann den Zuspieler, falls vorhan-
den.
Schalte das gewünschte Soundsystem ein oder koppele einen Bluetooth-
Kopfhörer (siehe nächster Abschnitt).

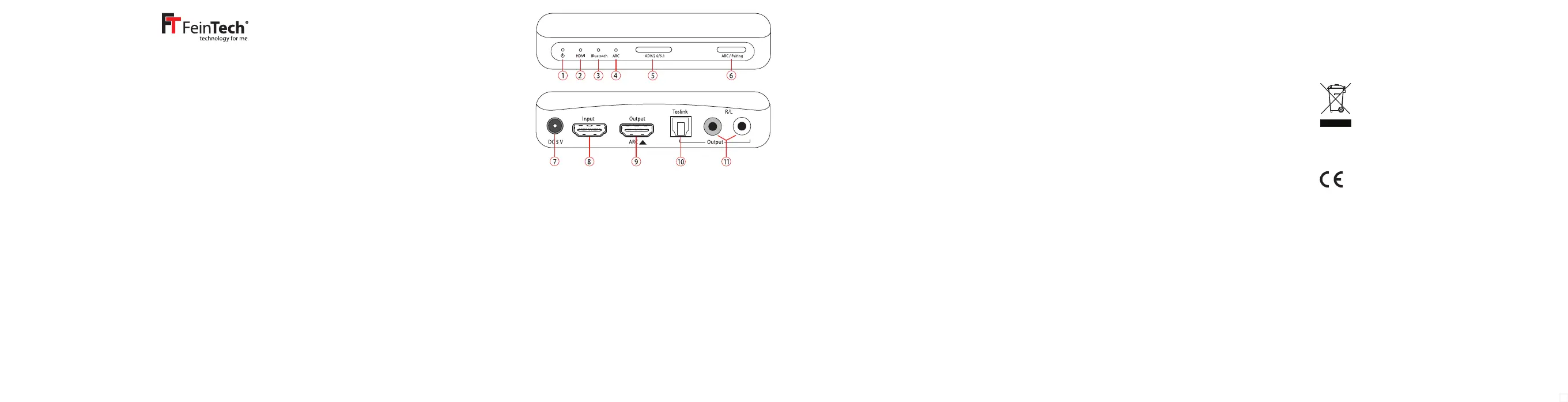

Anschlüsse & Anzeigen
1. LED-Betriebsanzeige, leuchtet bei aktiver Spannungsversorgung
2. Status-LED für den HDMI-Eingang, leuchtet wenn ein Zuspieler aktiv ist
3. Bluetooth-Status-LED:
schnelles Blinken: Bluetooth-Gerät wird gesucht
langsames Blinken: Wartemodus
konstantes Leuchten: Bluetooth-Gerät ist verbunden
4. ARC-Status LED, leuchtet wenn TV-Tonausgabe ausgewählt ist
5. Audio-EDID Schalter zur Wahl des Modus 2.0, 5.1 oder Advanced:
- 2.0: PCM stereo (für Bluetooth oder Stereo-Anlage am Cinch-Anschluss)
- 5.1: PCM stereo, Dolby Digital, DTS (für Soundbar am Toslink-Ausgang)
- ADV: unterstützt alle Audioformate des Gerätes am HDMI-Output
6. ARC / Pairing Taste:
- kurzes Drücken zum Ein-/Ausschalten von ARC
- 3 s langes Drücken zum Aktivieren des Bluetooth-Pairings und Löschen
des Speichers
7. Anschluss für USB-Spannungsversorgung
8. HDMI-Eingang für Anschluss von Zuspieler (PC, Fire TV, Apple TV etc.)
Sicherheitshinweise
Bitte decke das Gehäuse nicht ab und baue das Gerät nicht ein, um eine
Überhitzung zu vermeiden.
Von Wärmequellen, Feuer, Wasser und Feuchtigkeit fernhalten.
Stelle keine schweren Gegenstände auf das Gerät oder die Anschlusskabel.
Öffne oder bohre keine Löcher in das Gehäuse.
Reinige die Geräteoberfläche nur mit einem weichen, trockenen Tuch - ohne
Reinigungsmittel, Benzin oder Ähnlichem.
Bei längerem Nicht-Gebrauch oder Fehlfunktion ziehe bitte das USB-Kabel
ab, sofern es benutzt wird.
Service
Eine Überprüfung des Gerätes durch qualifiziertes Fachpersonal ist in folgen-
den Fällen nötig:
Gegenstände oder Flüssigkeiten sind in das Gerät eingedrungen.
Das Gerät arbeitet nicht normal oder die Leistung hat sich verändert.
Das Gerät wurde fallen gelassen oder das Gehäuse ist beschädigt.
Ziehe dann das USB-Kabel und betreibe das Gerät nicht weiter. Versuche nicht,
das Gerät selbst zu reparieren oder zu öffnen. Wende dich an geschultes Fach-
personal oder kontaktiere den Verkäufer oder FeinTech, z.B. per E-Mail an
service@feintech.eu
Entsorgung der Verpackung
Die Verpackung des Gerätes besteht ausschließlich aus wiederverwertbaren
Materialien. Bitte führe diese entsprechend sortiert wieder dem „Dualen Sys-
tem” zu. Über aktuelle Entsorgungswege informieren dich bitte beim Händler
oder deiner kommunalen Entsorgungseinrichtung / Recyclinghof.
Entsorgung des Gerätes
Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können
wertvolle Rohstoffe wieder gewonnen werden. Dieses Produkt darf am Ende
seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden,
sondern muss an einem Sammelpunkt für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden.
Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der
Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer
Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der
stofflichen Verwertung oder anderen Formen der Verwertung von
Altgeräten leistet du einen wichtigen Beitrag zum Schutze unserer
Umwelt.
CE Konformitätserklärung
Dieses Produkt entspricht den Richtlinien der EU und darf nur
zusammen mit abgeschirmten Kabeln verwendet werden. Hier-
mit erklären wir, die Spreewald Kommunikationstechnik GmbH,
dass dieses Gerät der RED Richtlinie 2014/53/EU und der RoHS Richt-
linie 2011/65/EU entspricht. Die formelle Konformitätserklärung ist unter
https://feintech.eu/ce oder auf Anforderung erhältlich.
FeinTech ist eine eingetragene Marke der Spreewald Kommunikationstechnik
GmbH • Radensdorfer Hauptstr. 45 a • 15907 Lübben (Spreewald) Deutschland
WEEE-Reg. DE 15618234 • info@feintech.eu • Tel. +49 3546 2398855
Koppelung mit einem Bluetooth Gerät
Aktiviere den Pairing-Modus deiner Bluetooth-Kopfhörer oder des Bluetooth-
Lautsprechers. Beim Starten sucht der VAX01301 während der ersten 10 Se-
kunden nach einem bekannten, bereits gekoppelten Bluetooth-Gerät. Wenn ein
Bluetooth-Gerät gefunden wird, koppelt es sich automatisch. Falls nicht, wird
für 60 Sekunden nach unbekannten Bluetooth-Geräten gesucht und dann ge-
koppelt. Falls kein Gerät gefunden wird, beendet der VAX01301 die Suche und
aktiviert den Wartemodus. Um später eine erneute Suche zu starten, drücke für
3 Sekunden die ARC / Pairing Taste. Die LED blinkt dann schnell. Dabei wird
zugleich der Verbindungsspeicher gelöscht.
Hinweise: Es kann nur ein Bluetooth-Gerät zur Zeit gekoppelt werden. Falls
mehrere Bluetooth-Geräte in Reichweite sind, schalte unerwünschte Geräte
aus. Die Tonübertragung ist nur bei Stereo-Ton möglich. Achte also darauf,
dass am TV und Mediaplayer als Audioformat PCM stereo eingestellt ist. An-
sonsten bleiben Bluetooth-Kopfhörer trotz Kopplung stumm.
ARC Schalter
Bei kurzen Drücken von Pairing / ARC kann die ARC-Funktion ein- oder ausge-
schaltet werden. Wenn ARC (Audio Return Channel) aktiv ist, kann der Extractor
den TV-Ton ausgeben, beispielsweise von TV-Apps oder dem Empfangstuner.
Wenn stattdessen der Ton des Zuspielers abgespielt werden soll, muss ARC
ausgeschaltet sein. HDMI-ARC muss am Fernseher aktiviert sein, viele TV-Ge-
räte machen dies automatisch. Die internen TV-Lautsprecher sind dann stumm.
Schalter für Audio EDID
Mit diesem Schalter kann dem HDMI-Zuspieler am HDMI Input signalisiert
werden, welche Audioformate unterstützt werden. Dadurch lässt sich die Audio-
ausgabe auf stereo begrenzen oder auf zusätzliche Formate erweitern. Bei-
spielsweise liefert ein Zuspieler dann auch Ton an einem Monitor oder Projektor
ohne Lautsprecher.
Wähle 2.0, um den Ton über Cinch-Stereo oder Bluetooth auszugeben. Wähle
5.1, um den Ton via Toslink und HDMI z.B. über TV oder Soundbar zu hören.
Und wähle Advanced, wenn der Fernseher oder die per HDMI angeschlossene
Soundbar höhere Audioformate unterstützen und dies genutzt werden soll.
9. HDMI-Ausgang zum Anschluss an Fernseher, Videoprojektor oder Monitor
- unterstützt HDMI-ARC Audio Rückkanal zur Ausgabe von TV-Ton
10. Optischer Digitalausgang Toslink, unterstützt 2.0 und 5.1 Ton
11. Cinch-Ausgänge links und rechts, nur aktiv bei Stereo-Ton
Lautstärkeregelung
Der VAX01301 liefert konstante Ausgangspegel. Die digitalen Audiosignale
können erst nach analoger Wandlung in der Lautstärke geregelt werden. Also
erst am Endgerät, z.B. an Kopfhörer oder Soundanlage. Viele Fernseher bieten
mittels lernfähiger Fernbedienung an, die Soundanlage zu steuern.
Features und Spezifikationen:
Bluetooth 5.0 Audio (Standard Bluetooth Codec)
Bluetooth-Frequenz 2.402 – 2.480 GHz, Sendeleistung max. +12 dBm
HDMI 2.0 Eingang unterstützt 4K 60Hz mit HDR, HDR10, HDR10+, Dolby Vi-
sion sowie HDCP 2.2 Kopierschutz, abwärtskompatibel
Toslink-Anschluss unterstützt Stereo (max. 192 kHz / 24 Bit) sowie 5.1 Bits-
tream (Dolby Digital und DTS)
Cinch-Ausgänge (stereo links und rechts) mit Ausgangspegel 2 V rms
HDMI-CEC Pass
Spannungsversorgung per USB 5 V DC < 700 mA, Leistungsaufnahme < 3,5 W
empfohlene HDMI-Kabellänge < 5m (Ultra-HD) und < 10 m (Full-HD)
Lieferumfang:
HDMI Audio Extractor, USB-Adapter-Kabel, Anleitung
