AMERICAN VINTAGE II 51 BLACKGUARD TELECASTER® LH

(0110322850)

Page 1 of 6

Jun 29, 2022 - PR6066 - Rev. A

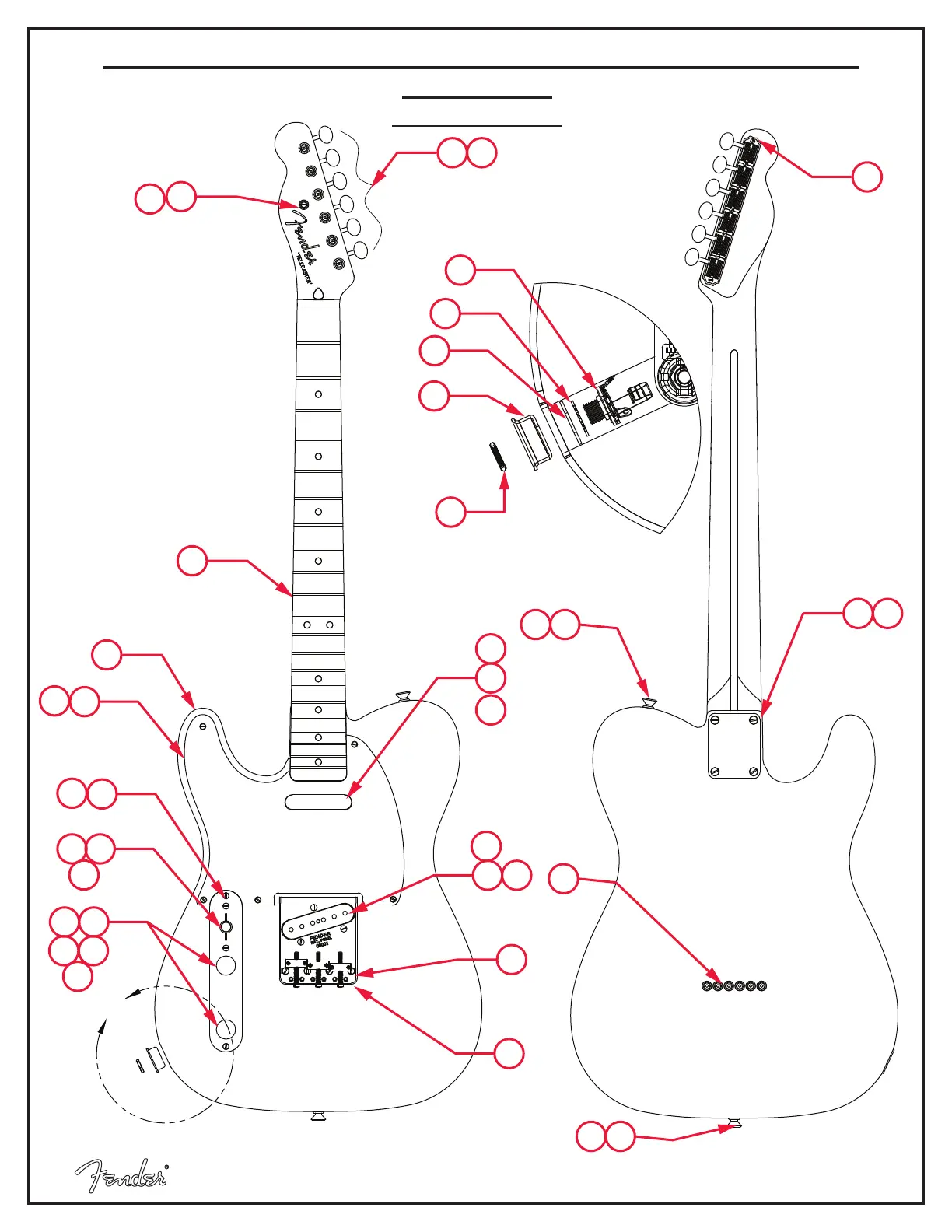

PARTS LAYOUT

21 22

AMERICAN VINTAGE II 51 BLACKGUARD TELECASTER® LH

(0110322850)

Page 2 of 6

Jun 29, 2022 - PR6066 - Rev. A

PARTS LIST

REF# DESCRIPTION PART

NUMBER

1 BODY AM VINT II 51 BLACKGUARD TELE BTB 7721749550

2 NECK ASSY AM VINT II 51 BLACKGUARD TELE MPL LH 7721755000

3 NECK PLATE VINT 52 TELE 0018353000

4 SCREW SMA 8 X 1-3/4 OHS NI 0018369049

5 KEY GUITAR NI FENDER LOGO SET W/HDWR 0992074002

6 BUSHING STRING POST VINT SET 0994946000

7 SCREW SMAB 3 X 3/8 RHS NI 0018370049

8 STRING GUIDE VINT TELE NI W/HDWR 0994912000

9 SCREW SMA 4 X 1/2 OHS NI 0018368049

10 PICKGUARD TELE VINT BLACK PHEN 0053821000

11 PICKUP ASSY AM VINT II 51 TELE NECK 7721868000

12 TUBING LATEX CUT .250 OD X .125 ID X .550 L 0039410000

13 SCREW WOOD 3 X 1 RHS NI 0018373049

14 PLATE CONTROL TELE VINT CHR 0093607000

15 SCREW WOOD 5 X .625 OHS NI 0095368049

16 SWITCH 3-WAY LEVER 0038993049

17 KNOB SWITCH VINT TELE BAKELITE 0093602049

18 SCREW MACH 6-32 X 3/8 RHS NI 0018375049

19 KNOB 52 TELE KNURLED UPG CHR 0094040049

20 CONTROL 250K 10% AUDIO METAL 0990831000

21 NUT HEX 3/8-32 X 3/32 TK NI 0016352049

22 WASHER LOCK INTL 3/8 X .687 0016436049

23 CAPACITOR WAX PAPER .05µF 0096454049

24 BRIDGE ASSY AM VINT II 51 BLACKGUARD TELE LH S/N & PAT# N/A

24A BRIDGE SECTION VINT TELE 0990843000

24B SCREW MACH 6-32 X 1-1/4 FLHS NI 0018377049

24C SPRING COMPRESSION 1-1/16 #144 0018689049

24D SET SCREW 6-32 X 7/16 OVPT NI 0016105049

24E SET SCREW 6-32 X 3/8 OVPT NI 0094038000

25 PICKUP ASSY AM VINT II 51 TELE BRDG 7721872000

26 TUBING LATEX CUT .425 X 1/8 0039409000

27 SCREW MACH 6-32 X 5/8 RHS NI 0018376049

28 SCREW WOOD 6 X 1 OHS NI 0018371049

29 JACK PHONE OPEN CIRCUIT 11 0021956049

30 FERRULE JACK NI TELE W/RETAINER 0991941000

31 RETAINER JACK NI 0010355069

NOT PICTURED IN DIAGRAM
