LTD ED SUONA THINLINE STRATOCASTER 0170271830

Page 1 of 6

Jul 27, 2023 - PR6135 - Rev. A

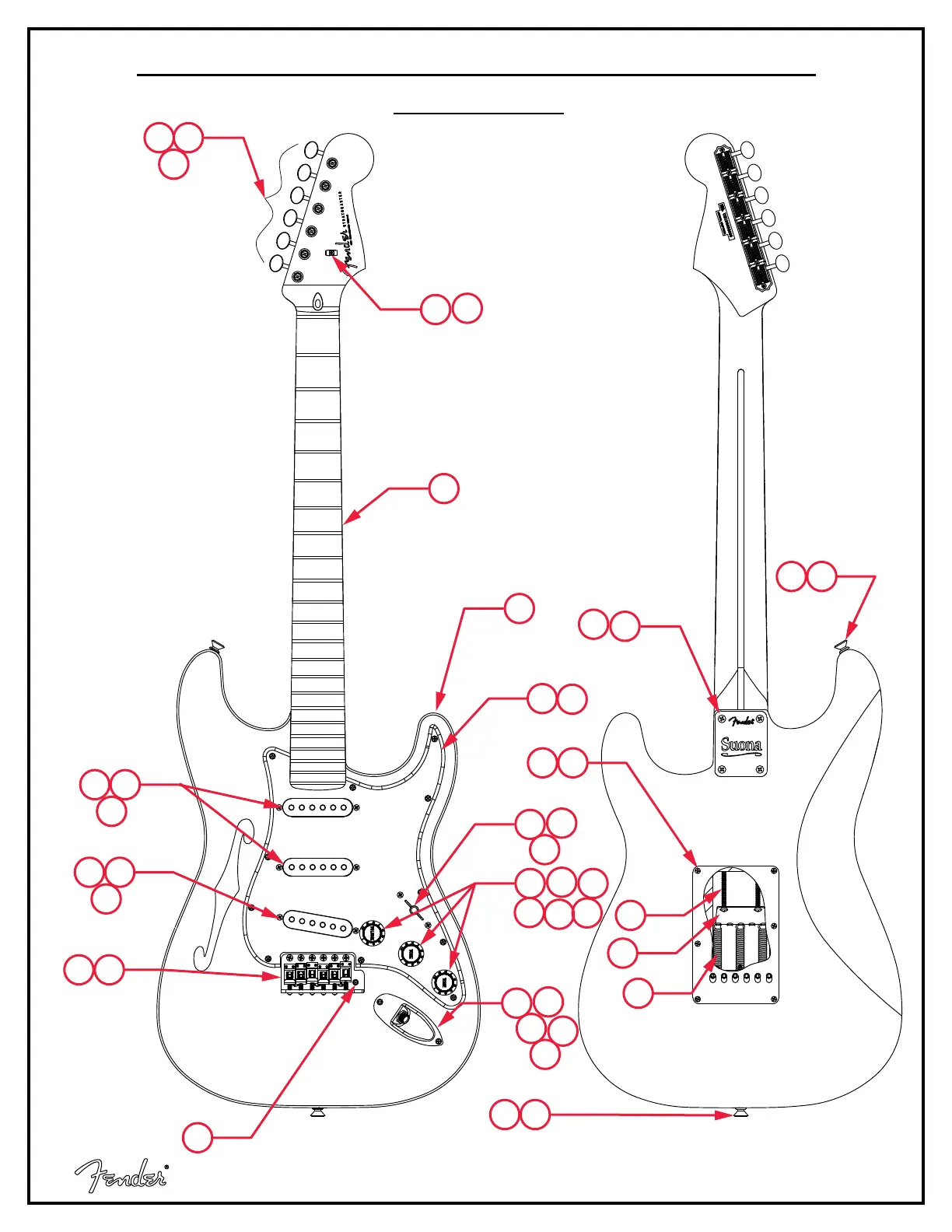

PARTS LAYOUT

LTD ED SUONA THINLINE STRATOCASTER 0170271830

Page 2 of 6

Jul 27, 2023 - PR6135 - Rev. A

PARTS LIST

REF# DESCRIPTION PART

NUMBER

1 BODY SUONA TL STRAT VIB 7722601530

2 NECK ASSY SUONA THINLINE STRAT EB 7722602000

3 PLATE NECK SUONA GUITAR/BASS 7722542000

4 SCREW SMA 8 X 1-3/4 OHP NI 0015636049

5 KEY SET GTR VINT FENDER DLX NI 0992074000

6 BUSHING STRING POST VINTAGE 0994946000

7 STRING TREE VINTAGE NI W/HDWR 0994910000

8 PICKGUARD AM STD STRAT B/W/B 0991359000

9 SCREW SMAB 4 X 1/2 OHP NI 0015578049

10 PICKUP ASSY 69 STRAT NOS AGED WHT CVR 0073056000

11 SCREW TF 6-32 X 3/4 RHP STL NI 0048631049

12 TUBING LATEX CUT .25OD X .125ID X .300L 0036481049

13 PICKUP ASSY SUONA STRAT BRIDGE 7724222000

14 SWITCH 5-WAY LEVER 0038929049

15 KNOB LEVER SWITCH AGED WHT 0994938000

16 CONTROL 250K %10 TPR SPLIT 0990830000

17 NUT HEX 3/8-32 X 3/32 TK NI 0016352049

18 WASHER LOCK INTL 3/8 X .687 X .035 NI 0016436049

19 KNOB STRAT AGED WHITE (1) VOL (2) TONE 0991369000

20 CAP WAX PAPER .10 MFD 150V 0096453049

21 PCB ASSY TREB BLEED AM PRO STRAT/TELE 7711092000

22 FERRULE JACK CHROME 0991940100

23 JACK PHONE OPEN CIRCUIT 11 0021956049

24 BRIDGE ASSY AM VINT STRAT CHR 0094247000

24A BRIDGE PLATE VINTAGE STRAT 0019470000

24B BRIDGE BLOCK VINTAGE STRAT 0019473000

24C BRIDGE SECTION ASSY AM VINT NI TALL 0093568102

24D BRIDGE SECTION ASSY AM VINT NI SHORT 0093568101

24E SCREW MACH 8-32 X 3/8 FHP NI 0094277049

24F SCREW MACH 4-40 X 5/8 RHP NI 0015693049

24G SPRING BRIDGE #1932 0019281049

24H SPRING BRIDGE 7/16L 9 COILS 0094278000

24I SPRING BRIDGE 3/8L 7 COILS 0094277000

25 SCREW WOOD RHP 6 x 1-1/8 NI 0016170049

NOT PICTURED IN DIAGRAM
