Originalbetriebsanleitung/Ersatzteilliste 2
Original operating manual/Spare parts list
14
Notice d’utilisation d’origine/Liste de pièces de rechange
Manual de instrucciones original/Lista de piezas de repuesto
Istruzioni per l’uso originali/Elenco parti di ricambio
40
Originele gebruiksaanwijzing/Lijst met reserveonderdelen
Originalbruksanvisning/Reservdelslista
Alkuperäiset käyttöohjeet/Varaosaluettelo
66
Original brugsanvisning/Reservedelsliste
Originalbruksanvisning/Reservedelsliste
Manual de instruções original/Lista de peças sobresselentes
92
Оригинал Руководства по эксплуатации/Перечень запасных частей
Originál návodu k obsluze/Seznam náhradních dílù
Oryginalna instrukcja eksploatacji/Lista części zamiennych
118
Eredeti kezelési utasítás/ Alkatrészlista
Γνήσιες οδηγίες χειρισμού/ Κατάλογος ανταλλακτικών
VS 600
468055_003
2
T2
OF 900,
OF 1000,
OF 1010
OF 1400
SZ 14
HSS
HM
490991
490992
490770
(Ø 17 mm)
492181
(Ø 17 mm)
464164
SZ 20
HSS
HM
490995
490996
490771
(Ø 24 mm)
492182
(Ø 24 mm)
FZ 6
HSS
HM
490944
490978
490772
(Ø 8,5 mm)
492179
(Ø 8,5 mm)
FZ 10
HSS
HM
490946
490980
484176
(Ø 13,8 mm)
492180
(Ø 13,8 mm)
DS 32
Ø 3 mm
Ø 5 mm
Ø 6 mm
Ø 8 mm
Ø 10 mm
491065
491066
490067
491068
491069
484176
(Ø 13,8 mm)
492180
(Ø 13,8 mm)
SZO 14 Z HM 490978
490772
(Ø 8,5 mm)
492179
(Ø 8,5 mm)
SZO 14 S HM 491164
490770
(Ø 17 mm)
492181
(Ø 17 mm)
SZO 20 Z HM 490980
484176
(Ø 13,8 mm)
492180
(Ø 13,8 mm)
SZO 20 S HM 491165
490771
(Ø 24 mm)
492182
(Ø 24 mm)
1 Technische Daten
Die Bestellnummern für Fräser, Bohrer, Kopierringe und Zen-
trierdorne siehe Tabelle T2. Für die angegebenen Fräser bzw.
Bohrer empfehlen wir die maximale Drehzahl Ihrer Oberfräse
zu verwenden.
2 Bestimmungsgemäße Verwendung
Das Verbindungssystem VS 600 ist bestimmungsgemäß vor-
gesehen, in Verbindung mit den entsprechenden Schablonen,
Kopierringen und Fräswerkzeugen und mit den Festool Ober-
fräsen der Baureihen OF 900, OF 1000, OF 1010 und OF 1400,
Schwalbenschwanz-Zinken, Finger-Zinken, Dübellöcher und
offene Schwalbenschwanz-Zinken in Holz und Holzwerkstoffe
zu fräsen.
Für Schäden und Unfälle durch nicht bestimmungsgemäße Ver-
wendung haftet der Benutzer.
3 Sicherheitshinweise
• Beachten Sie beim Arbeiten mit dem Verbindungssystem VS
600 auch die Sicherheitshinweise Ihrer Handoberfräse.
• Verwenden Sie nur die in Tabelle T2 aufgeführten Fräswerkzeu-
ge, Kopierringe und Zentrierdorne.
• Verwenden Sie nur originales Zubehör und Ersatzteile von
Festool.
• Stellen Sie vor dem Fräsen sicher, dass die Werkstücke sicher
eingespannt sind und sämtliche Spannhebel und Drehknöpfe
des Verbindungssystems geschlossen sind.

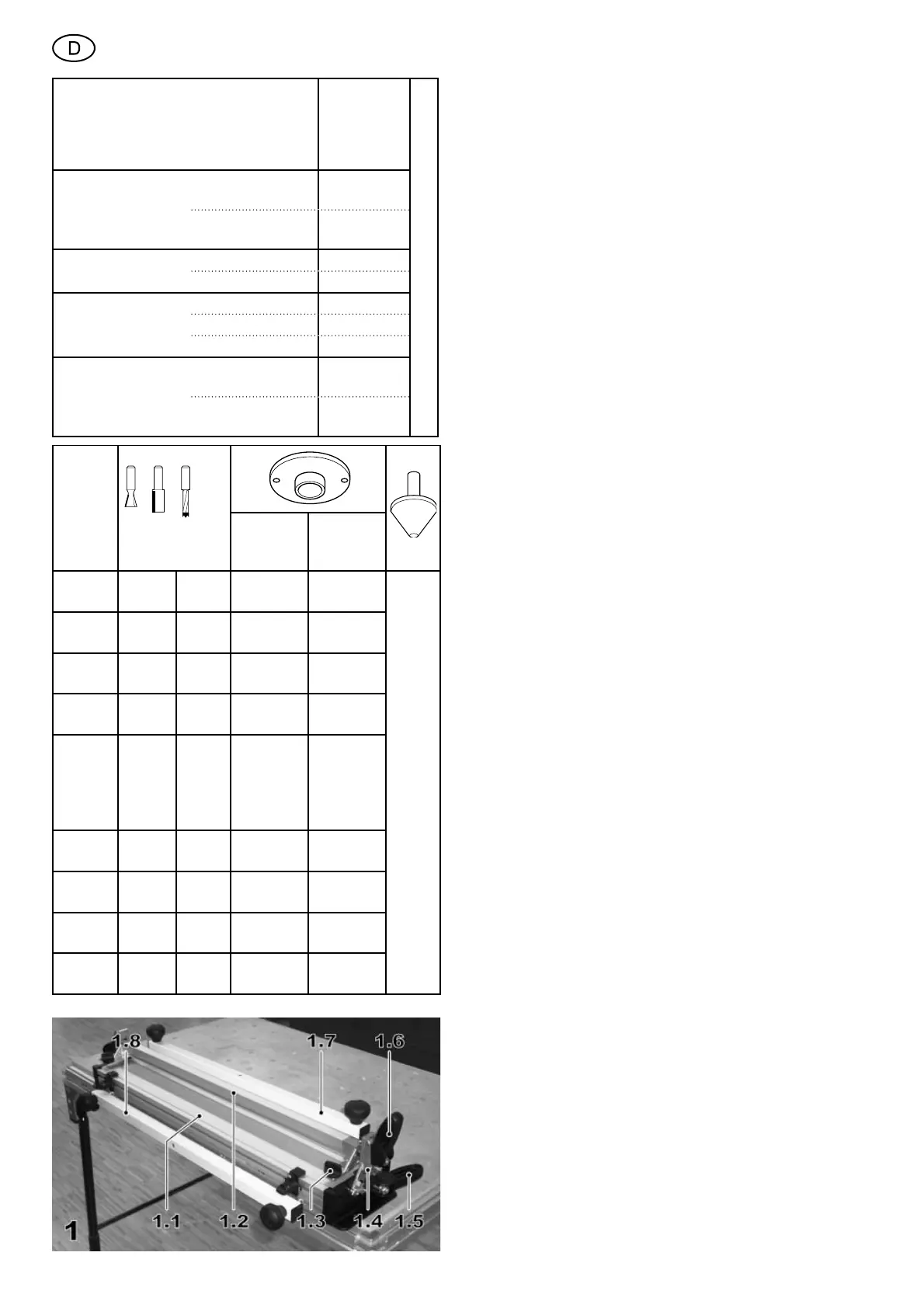

T1
Verbindungsart
Material-
stärke
von - bis
(empfohlen)
Materialbreite bis 600 mm
Schwalbenschwanz-
Zinken
SZ 14 (14 mm)
15 - 20 mm
(18 mm)
SZ 20 (20 mm)
21 - 28 mm
(24 mm)
Finger-Zinken
FZ 6 (6 mm) 6 - 10 mm
FZ 10 (10 mm) 10 - 20 mm
Dübellöcher DS 32
Ø 6 mm 12 - 14 mm
Ø 8 mm 15 - 22 mm
Ø 10 mm 23 - 28 mm
Offene
Schwalbenschwanz-
Zinken
SZO 14 Z
SZO 14 S (14 mm)
10 - 14 mm
SZO 20 Z
SZO 20 S (20 mm)
14 - 25 mm
Verbindungssystem VS 600
4 Aufbau
Das Verbindungssystem VS 600 besteht aus folgenden wesentli-
chen Bauteilen (Bild 1):
1.1 Grundgestell
1.2 Halterung für Schablonen
1.3 Drehköpfe zum Einspannen der Schablone
1.4 Schwenksegment für Halterung
1.5 Spannhebel für Schwenksegment
1.6 Spannhebel für Höhenverstellung der Schablone
1.7 Druckbalken zum waagrechten Einspannen von Werkstü-
cken
1.8 Druckbalken zum senkrechten Einspannen von Werkstü-
cken
