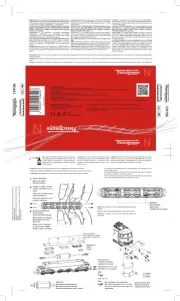

00547001
ErsatzhaftrEifEn
sparEfriction
tyrEsandagEsdErEchangEB
BEtriEBsspannung 4–14 V = ( g)BEilEichstromBEtriEB
n ormalVoltagE 4–14 V = (dc opEration)
t 4–14 V = ( )EnsiondEsErVicEEnsErVicEcc
Beleuchtung:Das Fahrzeug ist mit wartungsfreier LED Spitzenbeleuchtung ausgestattet!
Illumination:The loco is equipped with maintenance-free LED front lighting!
Illumination: La locomotive est équipée d‘un éclairage avant LED qui est sans entretien!
Kupplungstausch
changingthEcouplings
changEmEntdattElagEs’
hErausziEhEn
/ / pullouttirEz
EinstEcKEnplugininsErEz / /
9525 odEr / or / au : 9545

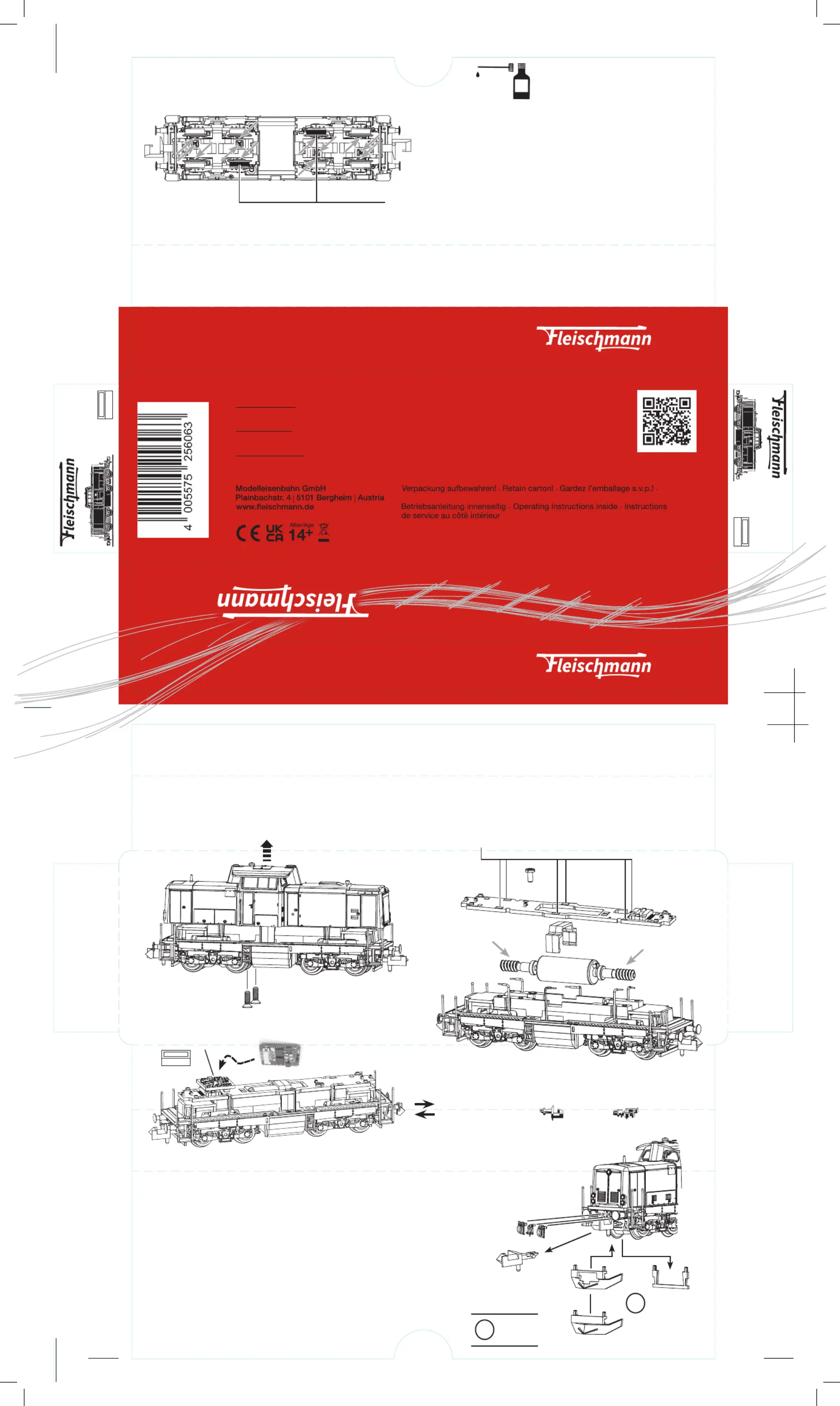

Ein Öffnen der Lok ist nur nötig zum Motorwechsel, Ölen der Motorlager und zum Einbau eines digitalen Empfängerbausteins.
You just have to open the locomotive to change the motor, lubrify the bearings of the motor and to install a digital receiver.
Le démontage de la locomotive est seulement nécessaire pour huiler le moteur ou pour installer un décodeur digital.
Einbau eines digitalen Empfängerbausteins:
Die Lok ist mit einer Next18 Schnittstelle (NEM 662) ausgestattet. Brückenstecker “Z” abziehen und z.B.
FLEISCHMANN DCC-Decoder 685101 einstecken. Beim Einbau bitte die Betriebsanleitung des Decoders be-
achten.
Installing a digital decoder:
The loco is equipped with a Next18 interface (NEM 662). Remove the dummy plug “Z” and plug in for
example a FLEISCHMANN DCC decoder 685101. Please consult the instructions included with the decoder
for tting advice.
Montage d’un décodeur digital:
La locomotive est équiper d‘une interface Next18 (NEM 662). Retirer la prise de pontage “Z” et connecter
par example un décodeur FLEISCHMANN DCC 685101. Pour le montage, se référer au mode d’emploi du
décodeur.
Next18
. . . . . . . . .
. . . . . . . . .
Z
1.
2.
l : soKöffnEnchrauBEnEntfErnEnunddasEhäusEaBziEhEn g
o : rpEnlocoEmoVEscrEwsandthEnthEBody
o : uVrirlocorEtirErlEsVisEtEnlEVErlEBoîtiEr
Hier ab- bzw. anlöten
Here to unsolder or to solder on
A dessouder ou á souder selon le cas
Motor ist wartungsfrei!
Maintenence-free motor!
Moteur sans entretien !
?
wahlweise
optional
à choisir
?
50721210
Ersatzmotor
r EplacEmEntmotor
m otEurdErEchangE
8721213920
721213
721213
Sicherheitshinweise:
Das Produkt darf nur in geschlossenen Räumen verwendet werden.
Setzen Sie das Modell keiner direkten Sonneneinstrahlung, starken Temperaturschwankungen oder hoher Luftfeuchtigkeit aus.
Safety instructions:
This product may only be used in closed rooms.
Do not expose the model to direct sunlight, severe temperature fluctuations or high air humidity.
Consignes de sécurité :
Le produit ne doit être utilisé qu’en intérieur.
Ne laissez jamais le modèle exposé au rayonnement solaire direct ou dans un endroit sujet à de grandes variations de températures ou à une humidité élevée.
N
N
N
Reinigen der Lokräder:Bei Verschmutzung sind die Lauf ächen der
Räder mit sauberem Lappen oder Schienen reinigungsgummi 6595 zu
reinigen. Niemals die angetriebenen Räder von Hand durchdrehen,
sondern durch Anlegen einer Fahrspannung mittels Anschlussdrähten
antreiben. Nichtangetriebene Räder können von Hand gedreht werden.
Cleaning the Loco Wheels: The running surfaces of the wheels can
be cleaned with a clean rag or by using the track rubber block 6595.
Never turn the driven wheels by hand, only by connecting two wires
with an operating voltage to them. Wheels not driven can be turned
by hand.
Nettoyage des roues de locomotives : des roues propres sont le
garant d'un fonctionnement impeccable, éliminez donc les impurtés
sur celles-ci avec un chiffon propre ou la gomme 6595. Ne jamais faire
tourner l'ensemble moteur avec les roues, y appliquez une tension an
de les faire tourner et d'atteindre la circonférence entière de la roue.
Les roues non motrices peuvent être tournées à la main.
g r lEisundädErstEtssauBErhaltEn
K EEptracKsandwhEElsclEanatalltimEs
l EsVoiEsEtrouEsdoiVEntêtrEtEnuEstoujoursproprEs
Wir empfehlen, die Schmierstellen der Lok je nach Betriebsdauer
und -bedingungen zu überprüfen und ggfs. zu ölen.
We recommend to inspect the lubrication of the loco’s bearings
depending on the operational duration and -conditions and as a
result, to oil them.
Nous recommandons pour inspecter le lubrication de l'endroits
indiquées dépendent de la durée et les conditions opérationnelle
et par conséquent, les huiler.
OIL
6599
Ölen: Geölt werden Motor und Getriebe nur an den gekennzeichneten Lagerstellen. Nur
FLEISCHMANN-Öl 6599 verwenden. Nur ein kleiner Tropfen pro Schmierstelle (), sonst
Überölung. Zur Dosierung die in der Verschlusskappe der Ölasche angebrachte Nadel
verwenden.
Lubrication:The motor and gear-box should only be oiled at the bearing points marked.
Only use FLEISCHMANN oil 6599. Only put a tiny drop in each place (), otherwise it
will be overoiled. An applicator needle is located in the cap of the oil bottle for your use.
Graissage: Il faut huiler le moteur et les engrenages uniquement aux endroits indiqués.
N’utilisez que l’huile recommandée FLEISCHMANN 6599. Une seule goutte par point à
lubrier () an d’éviter tout excès. L’aiguille montée dans le bouchon du petit acon
convient parfaitement à cet usage.
Next18
. . . . . . . . .
. . . . . . . . .
Next18
. . . . . . . . .
. . . . . . . . .
Made in Romania
