Franke Crystal FHCR 302 2G HE Bedienungsanleitung

Installationen müssen gemäß aktuellen Standards und Richtlinien ausgeführt werden. Installationen dürfen nur von Fachpersonal ausgeführt werden. Der Hersteller haftet nicht für Personen- oder Sachschäden infolge der Nichtbeachtung dieser Vorschriften. Der Gasanschluss muss gemäß den zum Zeitpunkt der Installation geltenden länderspezifischen Vorschriften erfolgen. TypenschildDas Typenschild ist unter dem Gerät angebracht. Anforderungen an den KüchenschrankDieses Handbuch bezieht sich auf ein Einbau-Gaskochfeld der Klasse 3 und des Typs Y für den elektrischen Teil. Die Position des Ausschnitts muss so gewählt werden, dass die Gasleitung nicht mit den Wänden eines sich ggf. unter dem Kochfeld befindlichen Ofens in Berührung kommt. Bei Einbau in brennbares Material müssen die Richtlinien und Standards für Niederspannungsanlagen und zum Brandschutz unbedingt eingehalten werden.

Bei montierten Einheiten müssen die Komponenten (Kunststoff und Furnierholz) mit hitzebeständigem Klebstoff (min. 100°C) montiert werden: Ungeeignete Materialien und Klebstoffe können sich verziehen und ablösen. Der Küchenschrank muss über ausreichend Raum für die elektrischen Anschlüsse des Geräts verfügen. Hängende Küchenelemente über dem Gerät müssen in einem Abstand installiert sein, der genügend Raum für angenehme Arbeitsbedingungen bietet. Wichtig: Diese Geräte entsprechen der Klasse „Y“ in Bezug auf den Schutz vor Brandgefahren. Die Verwendung von Abschlussleisten aus Hartholz entlang der Arbeitsplatte hinter dem Gerät ist zulässig, wenn zum Kochfeldrahmen ein Mindestabstand von 50mm für die Seitenwand, 50mm für die Rückwand und 700mm für etwaige Hängeschränke darüber eingehalten wird. Es wird empfohlen, das Gerät in 50mm dicke Arbeitsplatten einzubauen.

– 17 –FH CR 301 1TC / 302 2G / 604 4G / 7554GTC / 9054GTC / 12043GTCDERaumbelüftungStellen Sie sicher, dass der Aufstellraum des Geräts über dauerhafte Lüftungsöffnungen ins Freie oder Abluftrohre verfügt, um eine vorschriftsmäßige Luftzirkulation zu gewährleisten. Alle Öffnungen müssen: – Einen Querschnitt von mindestens 100cm2 aufweisen; – So angelegt sein, dass sie weder von außen noch von innen verdeckt werden können; – mit geeigneten Schutzvorrichtungen versehen sein, damit der Öffnungsquerschnitt nicht verringert wird; – sich auf einer geeigneten Höhe über dem Fußboden befinden, so dass Abluft ungehindert abgesaugt werden kann. Werden die Lüftungsöffnungen in der Wand zu einem angrenzenden Raum angelegt, muss dieser eine direkte Belüftung haben und darf kein: – Schlafzimmer – Gemeinschaftsbereich des Gebäudes – brandgefährdeter Raum sein.

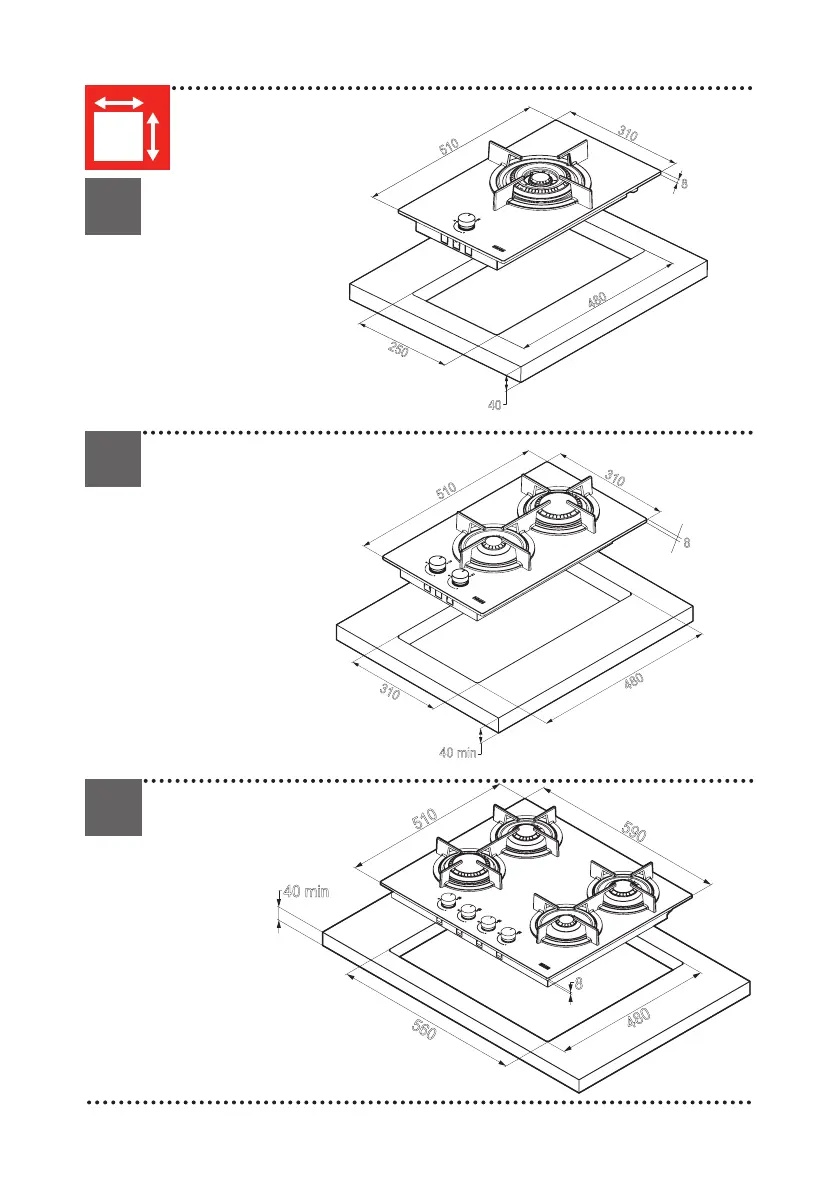

Stellen Sie vor dem Gerätetest sicher, dass in dem Raum, in den die Lüftungsöffnung mündet, kein durch den Betrieb eines anderen Verbrauchers verursachter Unterdruck herrscht und dass die Dauerbelüftung zwischen den beiden Räumen durch freie Öffnungen gewährleistet ist. Zu diesem Zweck können Sie z. B. den Spalt zwischen Tür und Fußboden vergrößern. Die Abluft muss über eine Dunstabzugshaube abgesaugt werden, die ihrerseits in einen Schornstein, einen Rauchabzug oder direkt ins Freie mündet. InstallationsablaufDas Gerät wird mithilfe der mitgelieferten Halterungen und Zubehörteile in der Arbeitsplatte befestigt. Stellen Sie sicher, dass die beiden Befestigungselemente vorn nach der Installation des Geräts frei zugänglich sind. 1 Bereiten Sie den Ausschnitt in der Arbeitsplatte entsprechend den Maßangaben vor. Fräsen Sie die Arbeitsplatte an der gesamten Ausschnittkante entlang.

Schließen Sie das Gerät an die Gasversorgung an. 3 Lesen Sie das Kapitel „Elektrischer Anschluss“, bevor Sie das Gerät anschließen. Schließen Sie das Gerät an die Stromversorgung an. 4Setzen Sie das Gerät korrekt in die Arbeitsplatte ein. Bringen Sie das Dichtungsband entlang des Ausschnitts an und legen Sie das Kochfeld in den Ausschnitt. Befestigen Sie das Gerät mit den Schrauben und Halterungen. Entfernen Sie überstehendes Dichtungsband.

5Wird das Gerät nicht über einem Ofen installiert:Bauen Sie eine Trennwand ein. 6Mindestflammengröße einstellenZiehen Sie die Drehschalter ab (aufgesteckt). Zünden Sie die Brenner. Drehen Sie die Stellschraube im Uhrzeigersinn, um die Mindestflammengröße zu reduzieren, und gegen den Uhrzeigersinn, um sie zu erhöhen. Der passende Schraubendreher ist im Lieferumfang enthalten. GasanschlussStellen Sie sicher, dass das Gerät auf den korrekten Gasbetrieb eingestellt ist, bevor Sie es entsprechend den aktuellen Vorschriften an die Gasleitung anschließen. Anderenfalls führen Sie die im Abschnitt „Auswechseln der Düsen“ beschriebenen Arbeitsschritte aus. Bei Flüssiggas müssen Druckregler entsprechend den aktuellen Richtlinien verwendet werden. Für den Gasanschluss gibt es zwei Möglichkeiten:A Schließen Sie das Gaskochfeld mit einem starren Kupferrohr mit 12mm Durchmesser an (3).

Um die Dichtigkeit zu gewährleisten, verwenden Sie die mitgelieferte Elastomerdichtung (1). B Schließen Sie das Kochfeld mit einem vollwandigen Stahlschlauch an (2). Um die Dichtigkeit zu gewährleisten, verwenden Sie auch in diesem Fall die mitgelieferte Dichtung (1). Beachten Sie dabei unbedingt die geltenden Vorschriften für Gasanlagen. Den fertigen Anschluss prüfen Sie mit Seifenlösung auf Undichtigkeiten. Elektrischer AnschlussFRANKE Kochfelder werden mit einem 3-poligen Netzkabel mit freien Anschlussklemmen geliefert. Stellen Sie sicher, dass die Kenndaten des elektrischen Versorgungssystems im Haus (Netzspannung, maximale Leistung und Stromstärke) mit denen des Geräts kompatibel sind.

Falls das Gerät permanent mit der Stromquelle verbunden sein soll:Bauen Sie eine Vorrichtung ein, die die vollständige Trennung von der Stromquelle mit einem Kontaktöffnungsabstand (3mm) ermöglicht (gemäß Überspannungskategorie III).

Stellen Sie Folgendes sicher: – Die Kenndaten des elektrischen Versorgungssystems im Haus (Netzspannung, maximale Leistung und Stromstärke) sind mit denen Ihres FRANKE Kochfelds kompatibel. – Stecker und Steckdose sind für 16 A Stromstärke ausgelegt. – Stecker und Steckdose sind gut erreichbar und so positioniert, dass keine stromführenden Teile zugänglich sind, wenn Sie den Stecker einstecken oder entfernen. – Der Stecker kann problemlos eingesteckt werden und ist nach Einbau des Geräts zugänglich. FH CR 301 1TC / 302 2G / 604 4G / 7554GTC / 9054GTC / 12043GTC – 18 –DE.

– Das Gerät befindet sich nicht zu nahe am Stecker und berührt diesen nicht, wenn es in der Arbeitsplatte eingebaut wurde. – Ein 3 x 0. 75 mm2 H05RR-F-Kabel wird für ausschließliche Gaskochfelder verwendet, wenn das Netzkabel ersetzt wird. – Die Anschlussklemmen von zwei Geräten sind nicht am gleichen Stecker angeschlossen. – Die Polarität der freien Anschlussklemmen (blau=neutral = (1) / gelb-grün=Masse/Erde = (2) / braun=stromführend = (3)) muss beachtet werden. Auswechseln der DüsenWichtig: Alle Geräte sind werkseitig für Erdgas (G20) ausgelegt. Wenn auf eine andere Gasart umgestellt werden soll, müssen die Düsen wie folgt ausgewechselt werden:Nehmen Sie die Topfträger, die Brennerdeckel und die Flammenverteiler ab;Schrauben Sie die Düsen heraus und setzen Sie die mitgelieferten, für den Gasbetrieb geeigneten Düsen ein.

Achten Sie darauf, dass die Kennzeichnung mit den Angaben in der Tabelle übereinstimmt;Setzen Sie die Flammenverteiler, Brennerdeckel und Topfträger wieder auf;Bei diesen Brennern ist keine Luftregulierung erforderlich. Zugriff auf das KochfeldUm zu den Funktionsteilen im Gehäuse zu gelangen, gehen Sie wie folgt vor:Nehmen Sie die Topfträger, die Brennerdeckel und die Flammenverteiler ab;Ziehen Sie die Drehschalter ab;Entfernen Sie die Schrauben, mit denen die Brenner am Kochfeld befestigt sind;Heben Sie das Kochfeld an. Wichtig : Wenn das Gerät auf einen anderen Gasbetrieb umgestellt wird, bringen Sie den entsprechenden Aufkleber (im Lieferumfang enthalten) auf der dafür vorgesehenen Stelle auf dem Typenschild an. Für den Betrieb mit LPG (G30 oder G31) muss die Stellschraube der Mindestflammengröße ganz angezogen werden. Diese Geräte werden in der Kategorie II 2H3+ geliefert.

– 19 –FH CR 301 1TC / 302 2G / 604 4G / 7554GTC / 9054GTC / 12043GTCDEFalls das Netzkabel beschädigt ist, muss es vom Hersteller, dem Kundendienst oder aber einer anderen Person mit entsprechender Qualifikation ersetzt werden, um jegliche Gefahren zu vermeiden. Warnung. Vor der Durchführung von Reparaturen muss das Gerät von der Stromversorgung getrennt werden. REPARATUR.
