Seite 1/73

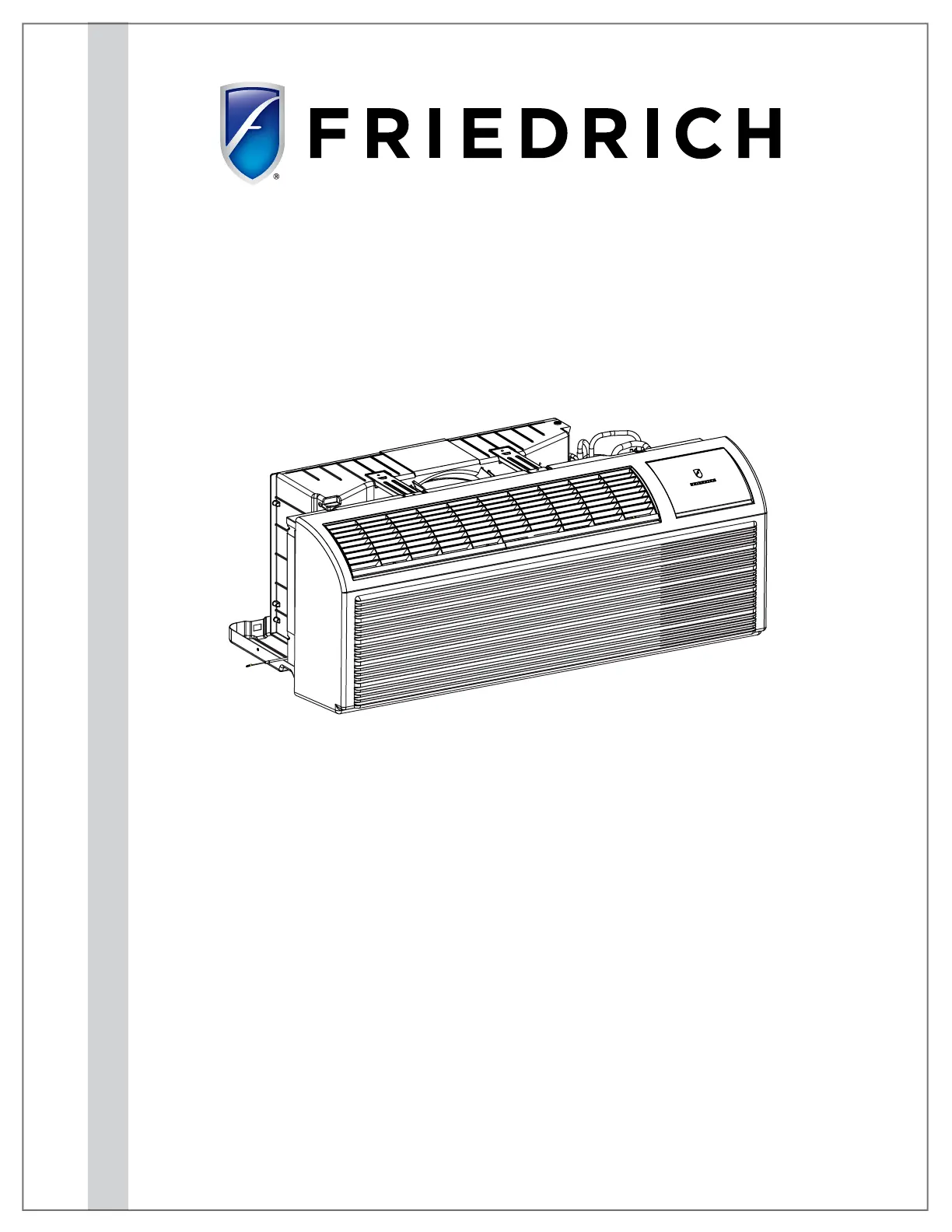

1
PB
Service Manual
945152000_01
Standard Chassis Models (R-32 Refrigerant)
Electric Heat
PZE07K3SC, PZE09K3SC, PZE12K3SC, PZE15K5SC
PZE09R3SC, PZE12R3SC
Heat Pump + Electric Heat
PZH07K2SC, PZH07K3SC, PZH09K3SC, PZH12K3SC,
PZH12K5SC, PZH15K3SC, PZH15K5SC
PZH09R3SC, PZH12R3SC
Zoneaire
®
Select R-32 Series
PTAC
Packaged Terminal Air
Conditioners & Heat Pumps
THE EXPERTS IN ROOM AIR CONDITIONING
2
PB
Table of Contents
INTRODUCTION 3
Important Safety Information 3
Model Number Reference Guide 7
Serial Number Reference Guide 7
Operation of Equipment in During Construction 8
Typical Unit Components and Dimensions 8
Product Features 9
SPECIFICATIONS 11
Cool w/ Electric Heat (208/230V) 11
Cool w/ Electric Heat (265V) 13
Cool w/ Heat Pump + Electric Heat (208/230V) (7k and 9k BTU) 15
Cool w/ Heat Pump + Electric Heat (208/230V) (12k and 15k BTU) 17
Cool w/ Heat Pump + Electric Heat (208/230V) (12k and 15k BTU) 18
Cool w/ Heat Pump + Electric Heat (265) 19
Electrical Data 22
OPERATION 23
Function and Control 23
System Configuration Fresh Air Vent Control 25
Digital Control Operation 27
Thermostat Installation 28
Auxiliary Controls 29
General Knowledge Sequence Of Refrigeration 30
Refrigerant System Diagram 31
Routine Maintenance 32
Error code and solutions 33
Unit Lost Power 34
Control Panel Does Not Work 35
Malfunction of Temperature Sensor 36
E2/E3/E4/E5 36
E4 Function Error 37
E8 Function Error 38
E9 Function Error 39
Electric Heater Not Running 40
Check Indoor Fan Motor 41
Check Outdoor Fan Motor 42
Check Fan Motor Capacitors 43
Main PCB Board Connector Identification 44
Reversing Valve 45
Checking the Reversing Valve 45
Checking The Reversing Valve Solenoid 45
Compressor Checks 46
UNIT DISASSEMBLY AND COMPONENT REPLACEMENT 48
Remove Chassis 48
Remove Operation panel 49
Open Electrical Control Box 50
Remove Main PCB (logic) Board 51
Remove Power Cord 52
Remove Blower Wheel Housing, Blower wheel, Motor and Electric Heater 53
Remove Outdoor Fan 56
R-32 SEALED SYSTEM REPAIR 57
General Information 57
Required Equipment 59
Refrigerant Removal, Recovery, and Evacuation 60
Component Replacement/Brazing 61
Refrigerant Charging 62
Compressor Replacement 64
Compressor Replacement -Special Procedure in Case of Compressor Burnout 65
WIRING DIAGRAMS 66
PZE 66
PZH 67
APPENDIX 66
Interactive Parts Viewer 68
Limited Warranty 68
Resistance Table of Thermistors (5K) 70
Resistance Table of Thermistors (50K)(Compressor Discharge Sensor 72
Friedrich Authorized Parts Depots 74
TABLE OF CONTENTS
