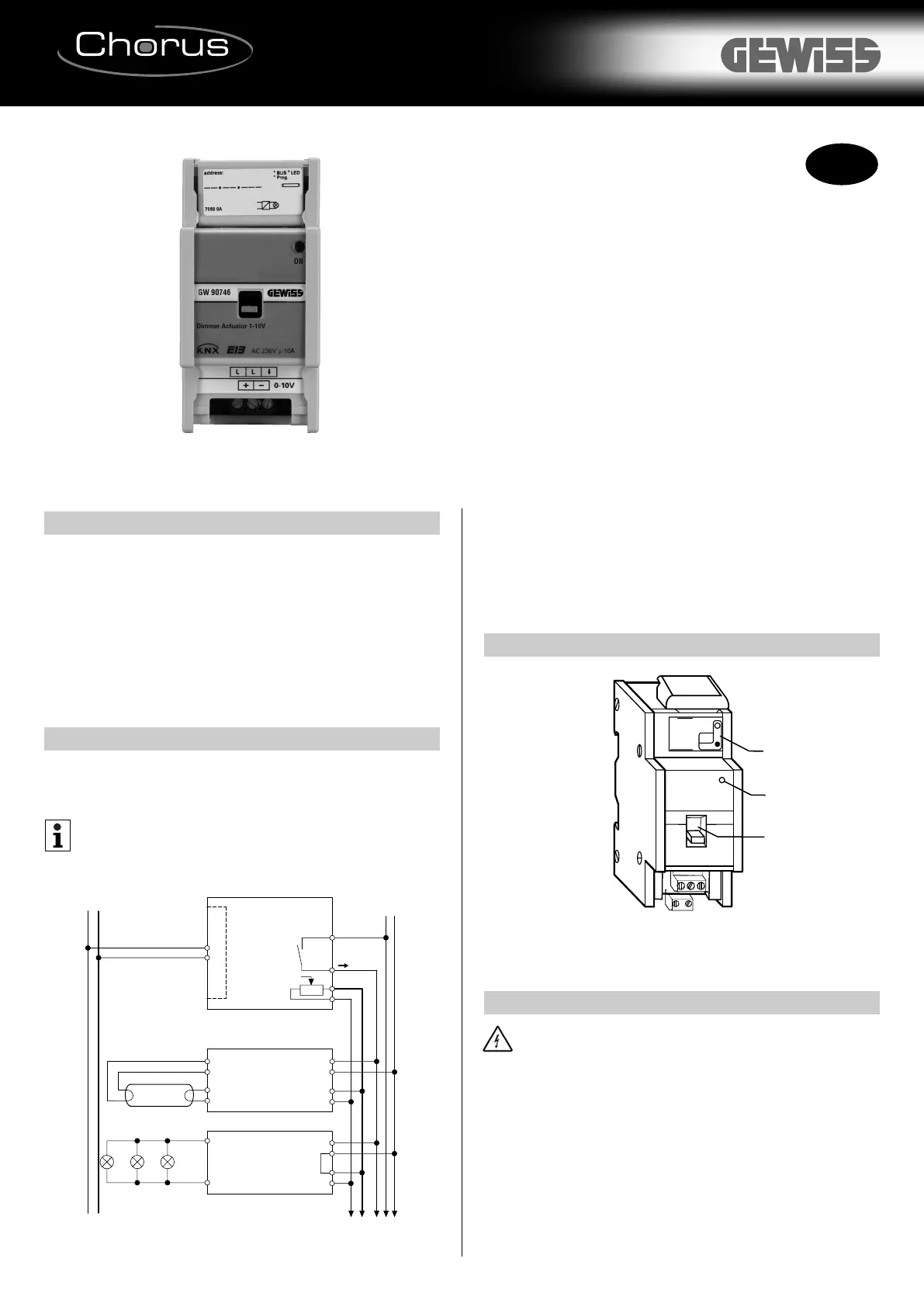

I

INFORMAZIONI SUL SISTEMA EIB

Questo dispositivo è un prodotto del sistema EIB ed è conforme alle

direttive KNX. Condizione essenziale è un’esperienza approfondita

acquisita con l’addestramento nel sistema BUS.

Il funzionamento del dispositivo dipende dal software utilizzato.

Informazioni dettagliate sul software che può essere caricato e sulla

gamma di funzioni associate a ciascun tipo di software, oltre che sul

software stesso, sono disponibili nel database di prodotti Gewiss.

Le operazioni di pianificazione, installazione e messa in funzione del

dispositivo vengono eseguite utilizzando software certificato KNX. Il

database di prodotti Gewiss e le descrizioni tecniche vengono aggiornati

regolarmente e sono reperibili in Internet sul sito www.gewiss.com.

FUNZIONE DELL’UNITÀ DI COMANDO

L’attuatore dimmer per ballast elettronici (1-10V) (GW 90 746) commuta

e regola la luminosità di lampade fluorescenti attraverso ballast elettronici

con interfaccia 0-10V/1 -10 V e lampade alogene LV attraverso

trasformatori con interfaccia 0-10V/1-10 V.

Il campo della tensione di comando può essere regolato con l’ETS

attraverso un parametro.

Esempio di collegamento

AAccoppiatore bus (integrato)

BAttuatore dimmer per ballast elettronici (1 -10V)

CBallast elettronico con interfaccia 0-10V/1 -10 V

DTrasformatore elettronico con ingresso di comando 0-10V/1-10 V

EAd altri dispositivi con interfaccia 0-10V/1 -10 V

FLampade alogene LV

GLampada fluorescente

ELEMENTI DI AZIONAMENTO E VISUALIZZAZIONE

1Pulsante di programmazione/LED di programmazione rosso

2LED di funzionamento verde

3Interruttore manuale

MONTAGGIO DELL’UNITÀ DI COMANDO

Rischio di lesione fatale dovuta alla corrente elettrica.

Durante l’installazione devono essere osservate le norme di sicurezza

specificate in EN 50105.

Il dispositivo può essere installato soltanto da elettricisti qualificati. In

caso contrario vi è rischio di elettrocuzione.

L’attuatore dimmer per ballast elettronici è un dispositivo montato su

barra DIN ed è montato su una barra DIN.

Non è richiesta una barra dati. Il collegamento del bus è realizzato

attraverso il terminale di collegamento del bus in dotazione con il

dispositivo.

Sul terminale di collegamento del bus viene poi collocato il coperchietto

di protezione a garanzia del rispetto della distanza di sicurezza del cavo

del bus rispetto ai cavi da 230 V.

ATTUATORE DIMMER PER BALLAST

ELETTRONICI (1-10V) - 1 CANALE

CON FUNZIONAMENTO MANUALE

Articolo n.

GW 90 746

Bus

+-

N

A

L1

L

-

+

0-10V

0-10V

12V AC

B

-

+

L

N

-

+

L

N

E

D

C

0-10V

G

F

1

2

3

+-

Bus

P

rog.

ON

RUN
