A

B

C

1

2

12

12

1

2

12

Han

d

RUN

KNX

EIB

B

us

+

-

O

N

Prog.

L

LNN

A

B

C

D

E

H

I

G

F

I

COMPORTAMENTI LED DI STATO, RETE ELETTRICA E TENSIONE BUS

INSTALLAZIONE

Rischio di lesioni gravi dovute a corrente elettrica

L’attuatore per tapparelle può essere installato e collegato esclusivamente

a

cura di elettricisti professionisti. Rispettare le norme vigenti nel paese di

u

tilizzo e le linee guida EIB valide.

Rischio di lesioni gravi dovute a corrente elettrica

Le uscite di commutazione sono dotate di relè bistabile. I contatti di

commutazione di queste uscite possono attivarsi per effetto di forti

vibrazioni durante il trasporto. La tensione può essere presente alle

uscite quando la tensione di rete è collegata al sistema!

Dopo la messa in servizio, è possibile impostare le uscite sulla

posizione richiesta con un semplice ciclo di commutazione "ON/OFF"

mediante telegrammi.

a

Posizionare l’attuatore per tapparelle sul binario DIN dal punto inferiore Ae

spingerlo verso l’alto. Spingere quindi Bverso l’alto in modo che i ganci

presenti sul lato posteriore si innestino nel binario C.

Cautela!

L’attuatore per tapparelle potrebbe essere danneggiato. Proteggere i

contatti di commutazione con un interruttore di protezione adeguato

(10 A).

b

Collegare l’EIB

Cautela!

Collegare per prima cosa la tensione di rete/bus all’attuatore per tapparelle,

quindi la tensione di rete per il motore; in caso contrario, il motore

potrebbe subire danni.

c

Collegare la tensione di rete se necessario.

d

Abilitare la tensione di rete/bus.

e

Aspettare almeno 30 secondi.

Dopo aver abilitato la tensione di rete/bus, tutti i relè dell’attuatore per tapparelle

si spostano in una posizione predefinita (impostazione di default: "off").

Cautela!

Il tempo d’inversione di default è 500 ms. Per impedire danni al motore,

potrebbe essere necessario un maggiore tempo d’inversione per altri

motori (rispettare le specifiche del fabbricante dell’unità).

FUNZIONAMENTO

L’attuatore per tapparelle può controllare l’azionamento indipendente di diverse

tapparelle e persiane avvolgibili. È possibile collegare un motore per tapparella o

persiana avvolgibile con interruttori di finecorsa ad ogni canale e controllarli

mediante ingressi binari o pulsanti BUS.

È possibile impostare l’attuatore per tapparelle sul funzionamento manuale e

controllarne il funzionamento anche senza la programmazione ETS, oppure

controllare direttamente le tapparelle o le persiane avvolgibili dall’attuatore per

tapparelle nel caso di guasto al sistema EIB.

L’attuatore per tapparelle è dotato di accoppiatore bus integrato. È da installare

su binario DIN, con collegamento bus realizzato mediante apposito morsetto

bus. L’alimentazione avviene sia mediante tensione bus che rete elettrica. Ciò

permette tre diverse modalità operative:

-Alimentazione bus e di rete

È la modalità operativa standard. L’attuatore per tapparelle viene alimentato

sia dalla tensione bus che dalla rete elettrica.

-Solo alimentazione bus

L’attuatore per tapparelle funziona esclusivamente in modalità bus. Può

eseguire tutte le funzioni, ma è possibile un lieve ritardo (ad es. commutazione

del relè, regolazione delle lamelle). Il funzionamento manuale è possibile.

-Solo alimentazione di rete

Èpossibile far funzionare l'attuatore per tapparelle solo manualmente, senza

comunicazione bus. Si possono comandare le tapparelle o le persiane

avvolgibili usando direttamente i tasti sull’apparecchio.

COLLEGAMENTI, INDICATORI ED ELEMENTI DI COMANDO

A.

Collegamento alla rete elettrica: l’attuatore per tapparelle dispone di due

morsetti di collegamento, uno per il cavo N e uno per il cavo L.

B.Sotto il copricavo: Morsetto di collegamento bus con pulsante e LED di

programmazione (rosso)

C.LED operativo "RUN" (verde)

D.LED di funzionamento manuale (rosso)

E.Pulsante a commutazione per il funzionamento manuale "On/Off"

F.Morsetti per collegare il motore di tapparelle/persiane avvolgibili

G.Tasti per il comando manuale del canale corrispondente, comunicano solo

quando il funzionamento manuale è "On"

H.LED di stato canale (gialli) per il canale corrispondente

I.Aletta avanti per apertura

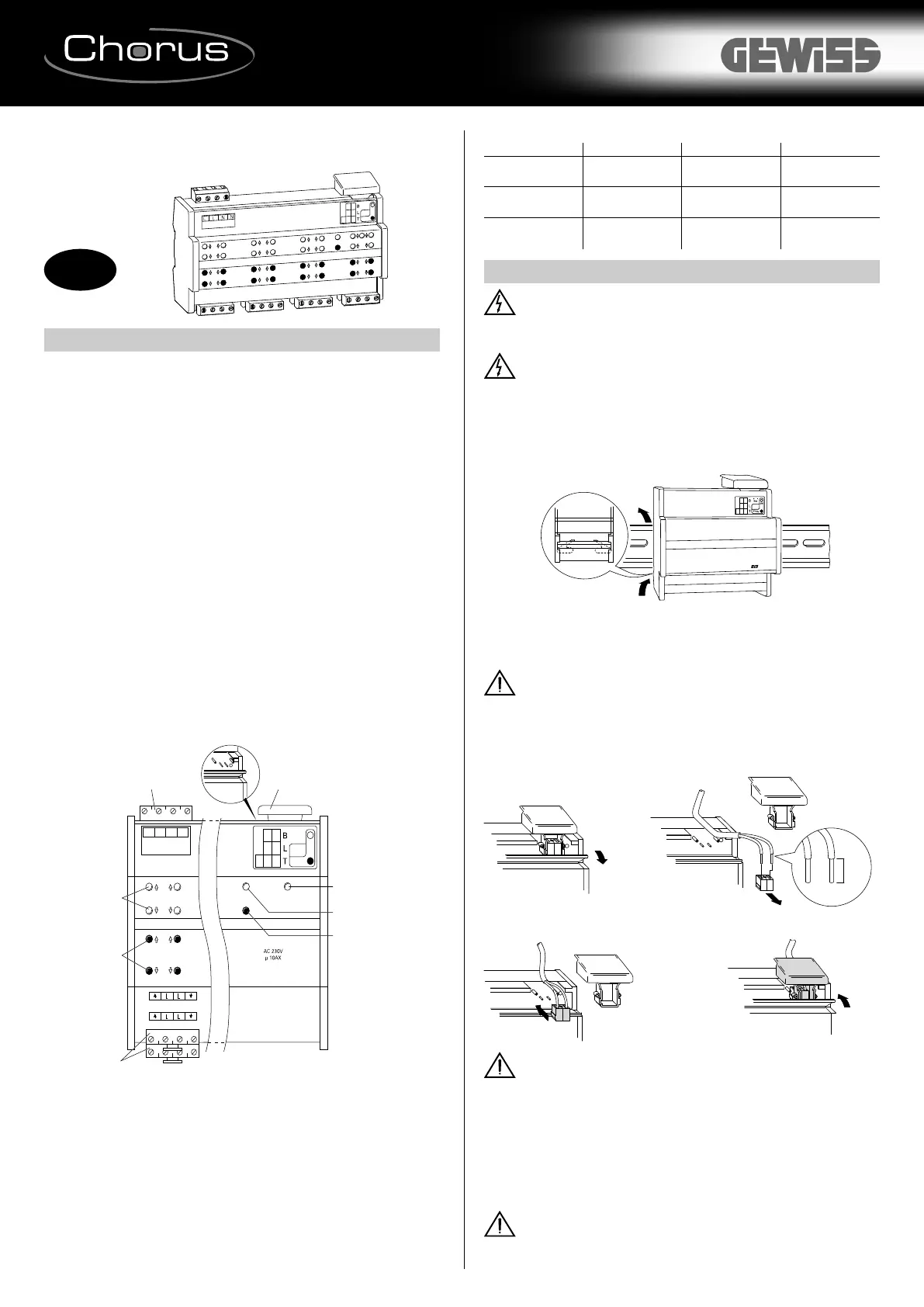

ATTUATORE PER TAPPARELLE CON AZIONAMENTO

MANUALE 8 CANALI

Articolo n.

GW 90 753

R

ete elettrica e busSolo rete elettricaSolo bus

R

UN (verde)

s

i accende spentosi accende

H

AND (rosso)

s

i accende in

m

odalità manuale

s

i accende in

m

odalità manuale

s

i accende in

m

odalità manuale

S

tato canale

(giallo)

s

i accende durante

il movimento

s

i accende durante

il movimento

s

i accende durante

il movimento

B

u

s

+

-

O

N

P

r

o

g

.

H

a

n

d

R

U

N

A

5 mm

B

CD
