Gigabyte Radeon RX 6800 Gaming OC 16G Bedienungsanleitung

Gigabyte Grafikkarte Radeon RX 6800 Gaming OC 16G

Lies die bedienungsanleitung für Gigabyte Radeon RX 6800 Gaming OC 16G (6 Seiten) kostenlos online; sie gehört zur Kategorie Grafikkarte. Dieses Handbuch wurde von 3 Personen als hilfreich bewertet und erhielt im Schnitt 4.3 Sterne aus 2 Bewertungen. Hast du eine Frage zu Gigabyte Radeon RX 6800 Gaming OC 16G oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage

Download PDF

Seite 1/6

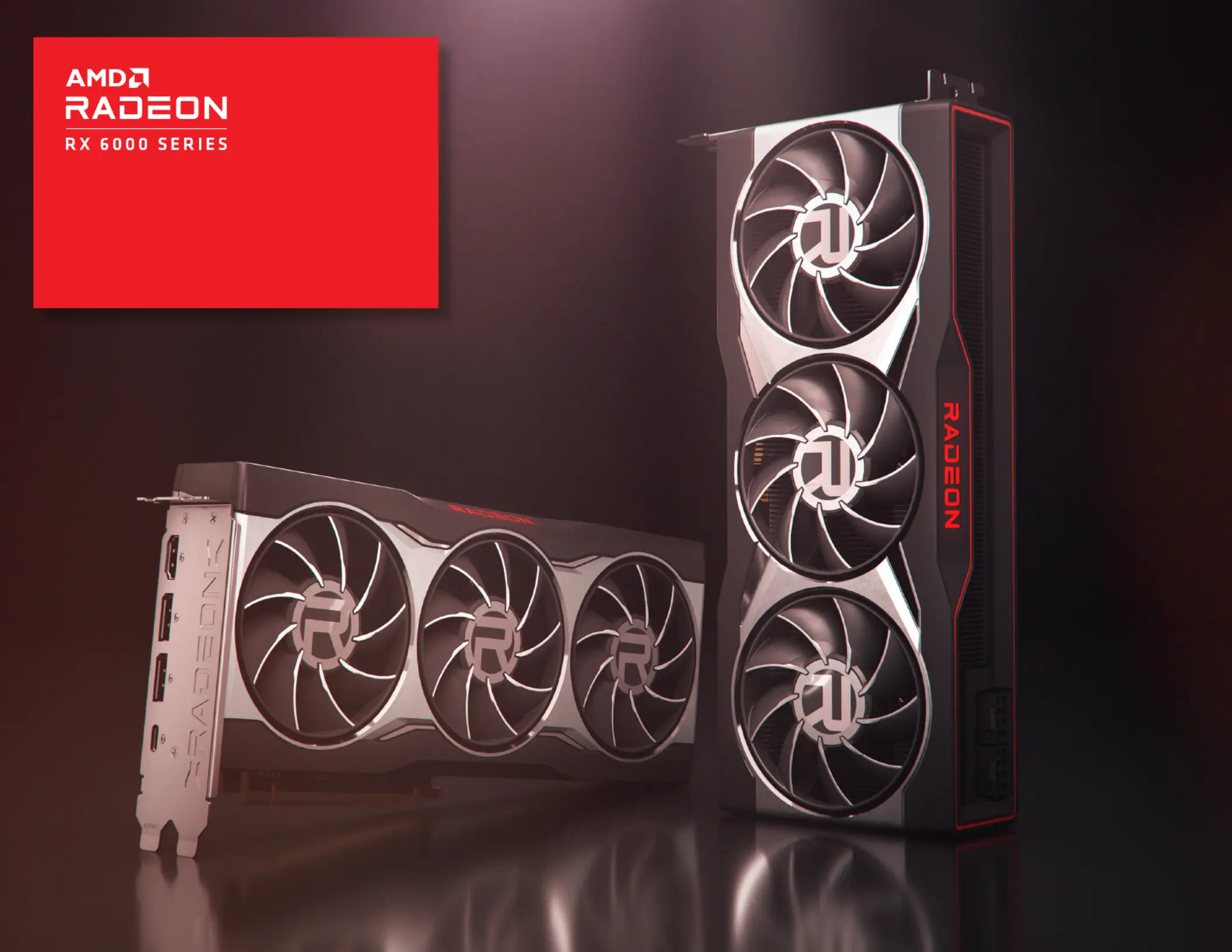

AMD Radeon

™

RX 6800 XT

AMD Radeon

™

RX 6800

Graﬁkkarten

Kurzanleitung

zur Einrichtung

A M D R A D E O N ™ R X 6 0 0 0 S E R I E G R A F I K K A R T E N – KU R Z A N L E I T U N G Z U R E I N R I C H T U N G

SEITE 2

Bevor Sie beginnen ...

Bevor Sie Ihre neue Graﬁkkarte installieren, prüfen Sie bitte die Karte und alle mitgelieferten Komponenten visuell, und kontaktieren Sie Ihren

AMD-Händler, falls Teile fehlen oder beschädigt sind. Prüfen Sie bitte außerdem, ob alle Systemanforderungen erfüllt sind, und lesen Sie vor der

Installation die nachfolgenden Informationen sorgfältig durch.

Systemanforderungen

AMD RADEON™ RX 6800 XT

Für die Installation von AMD Radeon™ RX 6800 XT Graﬁkkarten sollten folgende Systemanforderungen erfüllt sein:

• PC mit mindestens einem PCI-Express x16-Steckplatz für Graﬁkkarten auf dem Mainboard.

• Stromversorgung von mindestens 750 Watt

• Mindestens 8 GB Systemspeicher (16 GB empfohlen).

• Unterstützte Betriebssysteme sind (64-Bit erforderlich): Linux®, Windows® 7

und Windows® 10.

• Mindestens ein Bildschirmanschluss, der mit DisplayPort, HDMI® oder USB Typ-C kompatibel ist.

AMD Radeon™ RX 6800

Für die Installation von AMD Radeon™ RX 6800 Graﬁkkarten sollten folgende Systemanforderungen erfüllt sein:

• PC mit mindestens einem PCI-Express x16-Steckplatz für Graﬁkkarten auf dem Mainboard.

• Stromversorgung von mindestens 650 Watt

• Mindestens 8 GB Systemspeicher (16 GB empfohlen).

• Unterstützte Betriebssysteme sind (64-Bit erforderlich): Linux®, Windows® 7

und Windows® 10.

• Mindestens ein Bildschirmanschluss, der mit DisplayPort, HDMI® oder USB Typ-C kompatibel ist.

Notieren von Serien- und Teilenummern

Notieren Sie sich die Seriennummer und die Teilenummer, bevor Sie Ihr Produkt installieren. Die Serien- und Teilenummern auf dem Produkt werden

für die Registrierung und technischen Support benötigt. Sie beﬁnden sich auf einem Aufkleber auf der Rückseite Ihrer AMD Radeon™ RX 6000

Graﬁkkarte.

* Unterstützt nicht alle Funktionen, u. a. einschließlich Hardware-Raytracing.

ZUM EINSTIEG

A M D R A D E O N ™ R X 6 0 0 0 S E R I E G R A F I K K A R T E N – KU R Z A N L E I T U N G Z U R E I N R I C H T U N G

SEITE 3

Übersicht

Wenn Ihr System die empfohlenen Mindestanforderungen erfüllt,

können Sie Ihre neue Graﬁkkarte installieren, indem Sie den

nächsten Schritten folgen. Die folgenden Abschnitte enthalten

detaillierte Anweisungen zur Installation.

Wenn Sie eine vorhandene Graﬁkkarte ersetzen, deinstallieren

Sie bitte zuerst deren Treiber und Software, bevor Sie die neue

AMD Radeon™ RX 6000 Graﬁkkarte installieren.

HINWEIS: Wenn Sie ein Mainboard mit integriertem Graﬁk-Chip verwenden,

der nicht für einen externen Bildschirm genutzt wird, deaktivieren Sie die

Graﬁkeinheit.

1. Fahren Sie den Computer herunter, und trennen Sie ihn vom

Stromnetz.

2. Falls vorhanden, entfernen Sie andere Graﬁkkarten.

3. Installieren Sie die neue Graﬁkkarte.

4. Setzen Sie den Computer zusammen, schließen Sie Netzkabel

und Bildschirme wieder an.

5. Starten Sie das Computersystem, installieren Sie die

AMD-Treiber und Konﬁgurations-Software.

6. Führen Sie einen Neustart des Computers aus.

HARDWARE-INSTALLATION

ACHTUNG:

Warten Sie nach dem Trennen des Netzkabels ca.

20 Sekunden, bevor Sie Kabel von Peripheriegeräten

oder Komponenten vom Mainboard entfernen, um

mögliche Beschädigungen der Hauptplatine zu

vermeiden.

Schritt-für-Schritt-Installation

Ihrer AMD Radeon™ Grafikkarte

1. Schalten Sie den Computer, Bildschirme und andere

Peripheriegeräte aus.

2. Ziehen Sie zuerst das Netzkabel des Computers und dann alle

Kabel von der Rückseite des Computers ab.

3. Entfernen Sie die Abdeckung vom Computergehäuse.

4. Schrauben oder ziehen Sie alle Graﬁkkarten von der Hauptplatine

des Computers ab.

5. Finden Sie den korrekten Steckplatz, und entfernen Sie

gegebenenfalls vorhandene Metall-Abdeckungen. Achten Sie

darauf, dass kein Kabel den Steckplatz berührt.

6. Führen Sie die Graﬁkkarte in den Steckplatz ein und drücken Sie,

bis die Karte fest sitzt.

7. Falls Ihre Karte zusätzlichen Strom benötigt und direkt an

ein Netzteil angeschlossen werden muss, verbinden Sie das/

die entsprechende/n Anschlusskabel des Netzteils mit den

vorhandenen Stromanschlüssen der Graﬁkkarte.

8. Befestigen Sie die Graﬁkkarte sicher an der Rückseite.

9. Achten Sie darauf, dass keine internen Kabel die Komponenten

im Computer stören (z. B. Lüfter), und bringen Sie die

Computerabdeckung wieder an.

10. Schließen Sie alle Kabel an, die Sie vor der Installation getrennt

haben, und stecken Sie dann das Netzkabel des Computers

wieder ein. Schalten Sie den Bildschirm und dann den Computer

ein. Wenn Sie die Graﬁkkarte korrekt installiert haben, sollte der

Computer normal starten. Im nächsten Schritt installieren Sie

den Treiber und die Software für Ihre AMD Radeon ™ RX 6000

Graﬁkkarte.

Produktspezifikationen

Marke:	Gigabyte
Kategorie:	Grafikkarte
Modell:	Radeon RX 6800 Gaming OC 16G
Prozessortaktfrequenz:	- MHz
Breite:	112 mm
Tiefe:	286 mm
Produktfarbe:	Black, Grey
Höhe:	58 mm
Warentarifnummer (HS):	84733020
Verpackungsart:	Box
Anzahl HDMI-Anschlüsse:	2
Schnittstelle:	PCI Express x16 4.0
Benutzerhandbuch:	Ja
DirectX-Version:	12.0
Maximale Auflösung:	7680 x 4320 Pixel
HDMI-Version:	2.1
Farben der Beleuchtung:	Multi
Separater Grafik-Adapterspeicher:	16 GB
CUDA:	Nein
Speichertaktfrequenz:	16000 MHz
Anzahl DisplayPort Anschlüsse:	2
AMD FreeSync:	Ja
DisplayPorts-Version:	1.4a
TV Tuner integriert:	Nein
Lüfterdurchmesser:	80 mm
Anzahl Lüfter:	3 Lüfter
Grafikprozessorenfamilie:	AMD
GPU:	Radeon RX 6800
Streamprozessoren:	3840
Prozessor-Boost-Taktfrequenz:	2155 MHz
Maximale Displays pro Videokarte:	4
Kühltechnik:	GIGABYTE WINDFORCE 3X
Kühlung:	Aktiv
Beleuchtung:	Ja
Grafikkartenspeichertyp:	GDDR6
Breite der Speicherschnittstelle:	256 Bit
OpenGL-Version:	4.6
Dual-Link-DVI:	Nein
Virtual Realtity (VR) bereit:	Ja
Min. Systemstromversogung:	650 W
Zusätzliche Stromanschlüsse:	2x 8-pin
Speicherbandbreite (max.):	512 GB/s
PhysX:	Nein
