Seite 1/40

Z790 D AX

Z790 D AC

Z790 D

User's Manual

Rev. 1001

GIGABYTE will reduce paper use in order to fulll the responsibilities of a global citizen.

Also, to reduce the impacts on global warming, the packaging materials of this product

are recyclable and reusable. GIGABYTE works with you to protect the environment.

For more product details, please visit GIGABYTE's website.

The trademarks mentioned in this manual are legally registered to their respective owners.

Disclaimer

Information in this manual is protected by copyright laws and is the property of GIGABYTE.

Changes to the specications and features in this manual may be made by GIGABYTE without

prior notice. No part of this manual may be reproduced, copied, translated, transmitted, or

published in any form or by any means without GIGABYTE's prior written permission.

 For detailed product information, carefully read the User's Manual.

 For quick set-up of the product, refer to the Quick Installation Guide on GIGABYTE's

website.

https://download.gigabyte.com/FileList/Manual/mb_manual_installation-guide_12QM-100xR.pdf

For product-related information, check on our website at: https://www.gigabyte.com

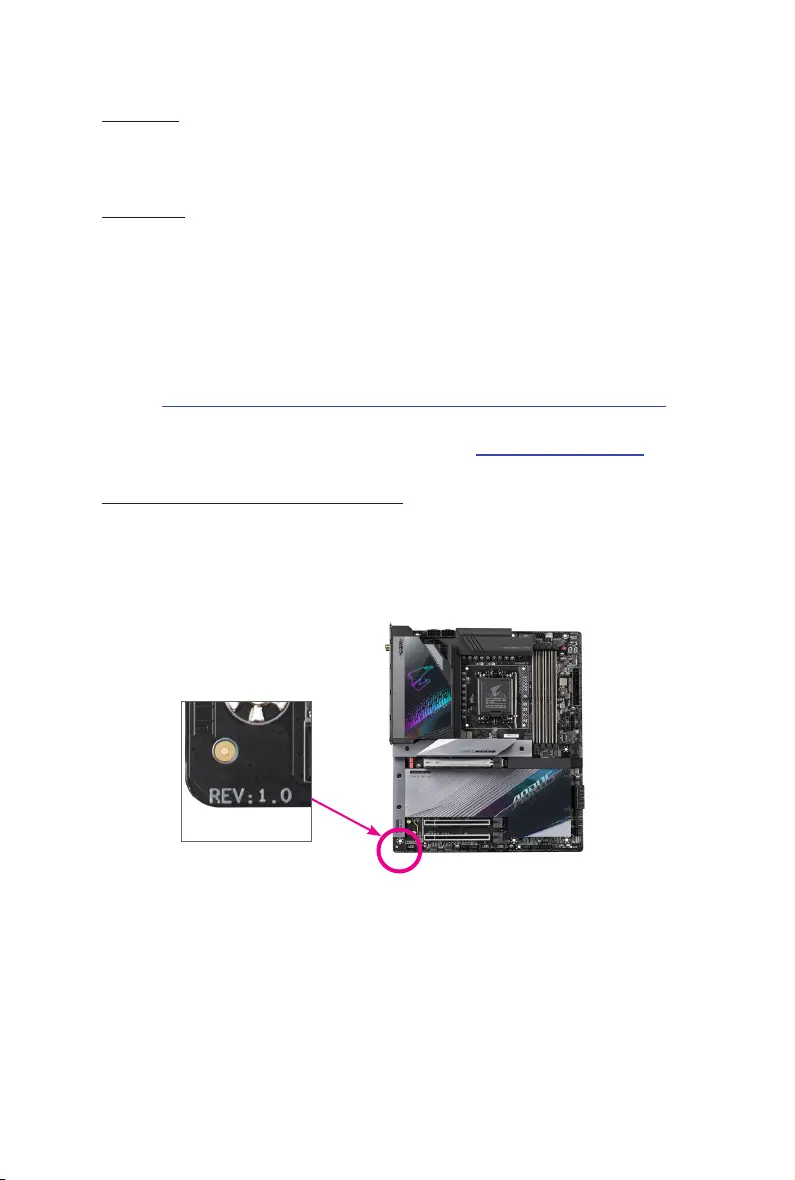

Identifying Your Motherboard Revision

The revision number on your motherboard looks like this: "REV: X.X." For example, "REV: 1.0"

means the revision of the motherboard is 1.0. Check your motherboard revision before

updating motherboard BIOS, drivers, or when looking for technical information.

Example:

Produktspezifikationen

Marke:	Gigabyte
Kategorie:	Hauptplatine
Modell:	Z790 D AX
Prozessorhersteller:	Intel
WLAN:	Ja
WLAN-Standards:	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)
Bluetooth:	Ja
Bluetooth-Version:	5.3
Breite:	305 mm
Tiefe:	244 mm
Mitgelieferte Kabel:	SATA
Produktfarbe:	Braun
Akku-/Batterietyp:	CR2032
Akku-/Batterietechnologie:	Lithium-Manganese Dioxide (LiMnO2)
Höhe:	35 mm
Energiequelle:	ATX
Kopfhörerausgänge:	1
Anzahl USB 2.0 Anschlüsse:	2
Verpackungsbreite:	335 mm
Verpackungstiefe:	270 mm
Verpackungshöhe:	80 mm
Paketgewicht:	1842.5 g
Anzahl Ethernet-LAN-Anschlüsse (RJ-45):	1
Ursprungsland:	China
Anzahl HDMI-Anschlüsse:	1
Audio Kanäle:	7.1 Kanäle
Unterstützt Windows-Betriebssysteme:	Windows 10 x64, Windows 11 x64
HDCP:	Ja
USB-Stecker:	USB Type-A, USB Type-C
Mikrofon-Eingang:	Ja
Batteriegewicht:	3 g
Unterstützte Speicherlaufwerke:	HDD & SSD
Anzahl der unterstützten Speicherlaufwerke:	7
RAID-Unterstützung:	Ja
RAID Level:	0, 1,5, 10
USB 3.2 Gen 1 (3.1 Gen 1) Anzahl der Anschlüsse vom Typ A:	4
Akkus/Batterien enthalten:	Ja
Prozessorsockel:	LGA 1700
Top WLAN-Standard:	Wi-Fi 6E (802.11ax)
Kompatible Prozessoren:	Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium Gold
Maximale Anzahl an SMP-Prozessoren:	1
Motherboardformfaktor:	ATX
Motherboard Chipsatz Familie:	Intel
Motherboard Chipsatz:	Intel Z790 Express
Audio-Chip:	Realtek ALC897
Komponente für:	PC
PC Gesundheitsüberwachung:	FAN, Temperature, Voltage, Water cooling
Unterstützte Arbeitsspeicher:	DDR5-SDRAM
Anzahl der Speichersteckplätze:	4
Arbeitsspeicher Typ:	DIMM
Speicherkanäle:	Zweikanalig
Unterstützte Arbeitsspeichergeschwindigkeit:	4400,4800,5200,5400,5600,5800,6000,6200,6400,6600,6800,7000,7200,7400,7600 MHz
RAM-Speicher maximal:	192 GB
Unterstützte Speicherlaufwerk-Schnittstellen:	M.2, SATA III
Anzahl der M.2 (M)-Steckplätze:	3
PCI-Express x16 (Gen 3.x)-Anschlüsse:	1
DirectX-Version:	12.0
Maximale Auflösung:	4096 x 2304 Pixel
Parallele Verarbeitungstechnologie:	Nicht unterstützt
Anzahl PS/2 Anschlüsse:	1
HDMI-Version:	2.1
ATX Stromstecker (24-pol.):	Ja
12-V-Stromanschluss:	Ja
SATA III Anschlüsse:	4
Anzahl USB 2.0 Schnittstellen:	2
CPU Ventilatorstecker:	Ja
Front Panel Audiostecker:	Ja
Frontpanel-Stecker:	Ja
RGB-LED-Stiftleiste:	Ja
USB 3.2 Gen 1 (3.1 Gen 1) Anschlüsse:	1
Clear CMOS-Jumper:	Ja
BIOS-Speichergröße:	256 Mbit
BIOS-Typ:	UEFI AMI
ACPI-Version:	5.0
Systemverwaltung BIOS (SMBIOS) Version:	2.7
Ethernet Schnittstellen Typ:	2.5 Gigabit Ethernet
LAN-Controller:	Realtek RTL8125
Mitgelieferte Software:	Norton® Internet Security (OEM version)\nLAN bandwidth management software
USB 3.2 Gen 2 (3.1 Gen 2) Anzahl der Anschlüsse vom Typ A:	1
Maximaler interner Speicher, vom Prozessor unterstützt:	192 GB
Anzahl DisplayPort Anschlüsse:	1
S/PDIF-Ausgang:	Ja
Unbuffered Speicher:	Ja
Diskreter Grafik support:	Ja
PCI-Express x1 (Gen 3.x)-Anschlüsse:	2
Thunderbolt-Stiftleisten:	2
DisplayPorts-Version:	1.2
Anzahl Batteriezellen:	1
Unterstützte Prozessorsteckplätze:	LGA 1700
Gesamtanzahl der SATA-Anschlüsse:	4
Antenne enthalten:	Ja
Maximale unterstützte Anzahl der HDD:	4
WLAN-Controllermodell:	Intel Wi-Fi 6E AX211
Gewährleistungsfrist:	3 Jahr(e)
Clear-CMOS-Taste:	Ja
EPS Stromstecker (8-pin):	Ja
Desktop Management Interface (DMI) Version:	2.7
Zahl der EATX Energie Stecker:	2
Unterstützte Speichermodulkapazitäten:	1GB, 2GB, 4GB, 8GB, 12GB, 16GB, 32GB, 48GB
WiFi-AP-Antennenbuchse:	2
USB 3.2 Gen 2 (3.1 Gen 2) Anschlüsse:	1
PCI Express x16-Steckplätze (Gen 4.x):	1
USB 3.2 Gen 2x2 Typ-C Anzahl Anschlüsse:	1
Menge pro Versandkarton:	1 Stück(e)
Unterstützte Speichertaktrate (max.):	7600 MHz
PCI Express x16-Steckplätze (Gen 5.x):	1
Ethernet/LAN:	Ja
TPM-Anschluss:	Ja
Lithiumgewicht pro Akku:	0.07 g
