Seite 1/12

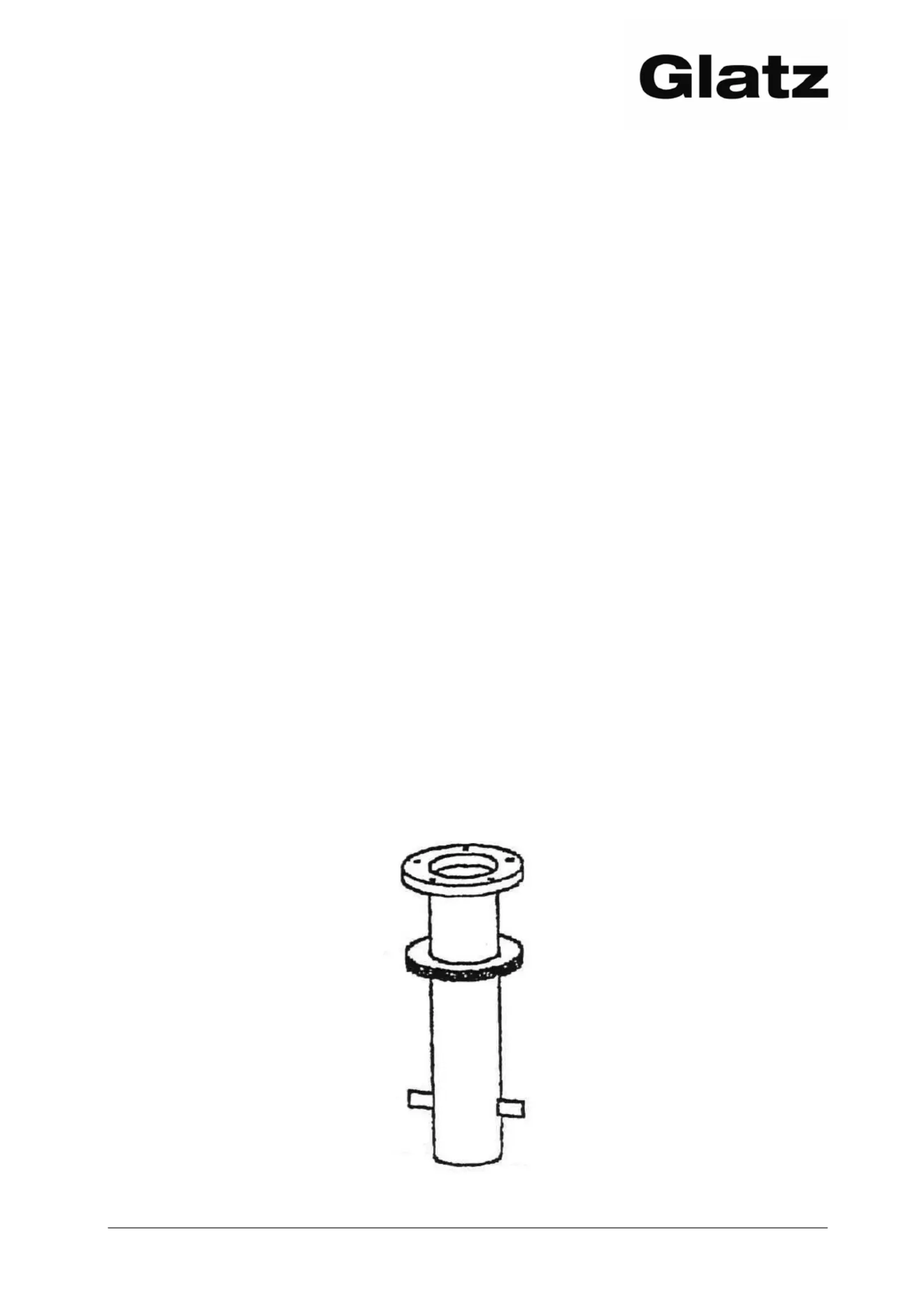

Bodenhülse “M4”
Ground socket mod. “M4”
Douille de sol mod. “M4”
Piantone da interrare “M4”
___________________________________________________________
10.2005-DEFI 1
EINBAUANLEITUNG
Bodenhülse « M 4 »
Seite 2
FITTING INSTRUCTIONS
Ground socket mod. « M 4 »
Page 4
INSTRUCTIONS DE MONTAGE
Douille de sol, mod. « M 4 »
Page 6
ISTRUZIONI PER IL MONTAGGIO
Piantone da interrare « M 4 »
Pagina 8
Bodenhülse “M4”
Ground socket mod. “M4”
Douille de sol mod. “M4”
Piantone da interrare “M4”
2 10.2005-DEFI
Deutsch
BODENHÜLSE „M 4“
Sicherheitsvorschriften
Der Einbau ist von Fachleuten des Maurerhandwerks vorzunehmen.
Die Flanschrondelle der Bodenhülse muss waagrecht eingebaut werden.
Die Fundamentabmessungen laut nachstehender Liste sind strikte einzuhalten.
Angesammeltes Wasser in der Bodenhülse muss unten abfliessen können!
Die örtlichen Vorschriften und Frosttiefen sich zu berücksichtigen.
Schirmabstand zu festen Hindernissen und Nachbarschirmen mindestens 20 cm.
Einbauanleitung
Lieferumfang
1. Bodenhülse Stahl feuerverzinkt
2. Winterdeckel Alu Riffelblech mit
2 Schrauben M 10
3. Hartschaumkragen zur
Gewindeabdeckung
Die Kerbe der Rondelle soll in Richtung
zum Sitzplatz oder auf der Umlegeseite
des Schirmes liegen.
Bauseitige Leistungen
Einbau vor Ort
Ableitung von Sammelwasser
elektrische Zuleitungen (Rohr und
Kabel) von unten in die Bodenhülse
Stellen des Schirmes
Eine Missachtung von Sicherheitsvorschriften und Anweisungen
der Bodenhülsen Einbauanleitung kann gravierende Schäden an
Personen und Material zur Folge haben, für welche der Hersteller
ausdrücklich jede Haftung oder Gewährleistungspflicht wegbedingt!
Bodenhülse “M4”
Ground socket mod. “M4”
Douille de sol mod. “M4”
Piantone da interrare “M4”
___________________________________________________________
10.2005-DEFI 3

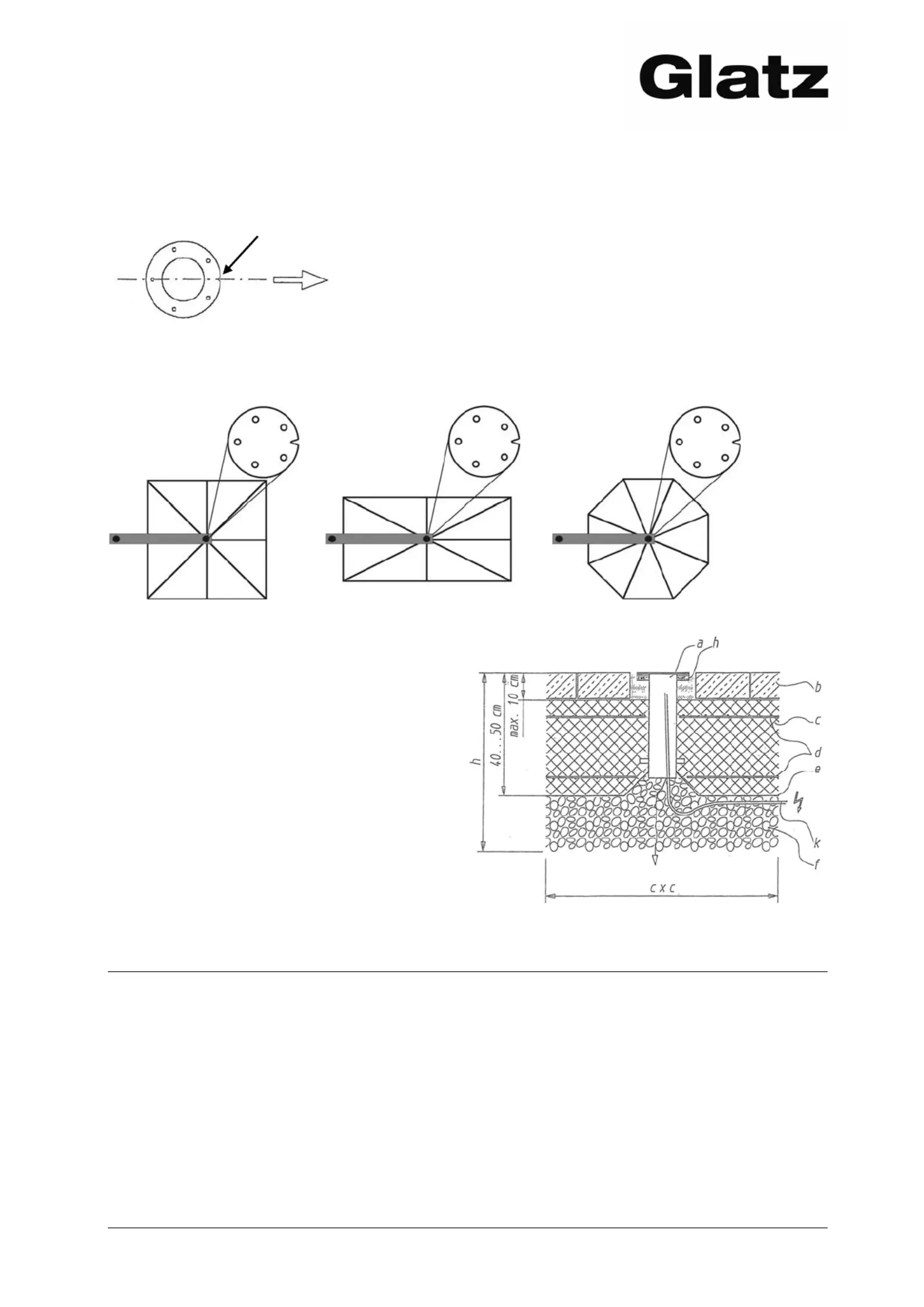

Ausrichtung der Bodenhülse
Beachten Sie zur Ausrichtung der Bodenhülse die folgende Grafik. Die Schirmrichtung
kann dank der Justierschlitze am Standrohr auch im Nachhinein leicht geändert
werden.
Versetzungsbeispiel
a) Flanschrondelle waagrecht ausrichten
b) Loser Belag bis 10 cm Tiefe zulässig
c) Betonkoffer BH PC 250
d) Netzarmierung K 188 oben und unten
e) PVC-Folie als Feuchtigkeitssperre
f) Filterkies 0/30 verdichtet
h) Hartschaumkragen zur Gewinde-
abdeckung
k) Rohre und Kabel für Motor oder
Beleuchtung
Fundamentabmessungen in Beton für Schirmflächen
Schirm Breite x Länge x Höhe Schirm Breite x Länge x Höhe
bis 10 m
2
70 x 70 x 40 cm* bis 25 m
2
120 x 120 x 40 cm*
bis 15 m
2
80 x 80 x 40 cm* bis 30 m
2
125 x 125 x 40 cm*
bis 20 m
2
100 x 100 x 40 cm* bis 40 m
2
135 x 135 x 40 cm*
bis 50 m
2
150 x 150 x 40 cm*
*ab 1000m Meereshöhe wird wegen der Frosttiefe 50 cm empfohlen.
Weitere Aufstellvarianten nach separaten Unterlagen
Montageplatte für Dübelanker
Montageplatte spezial für Isolationsböden
Mobiler Sockel
Kerbe zur Ausrichtung von Freiarmschirmen. Die
Kerbe in Richtung Sitzplatzmitte ausrichten!
