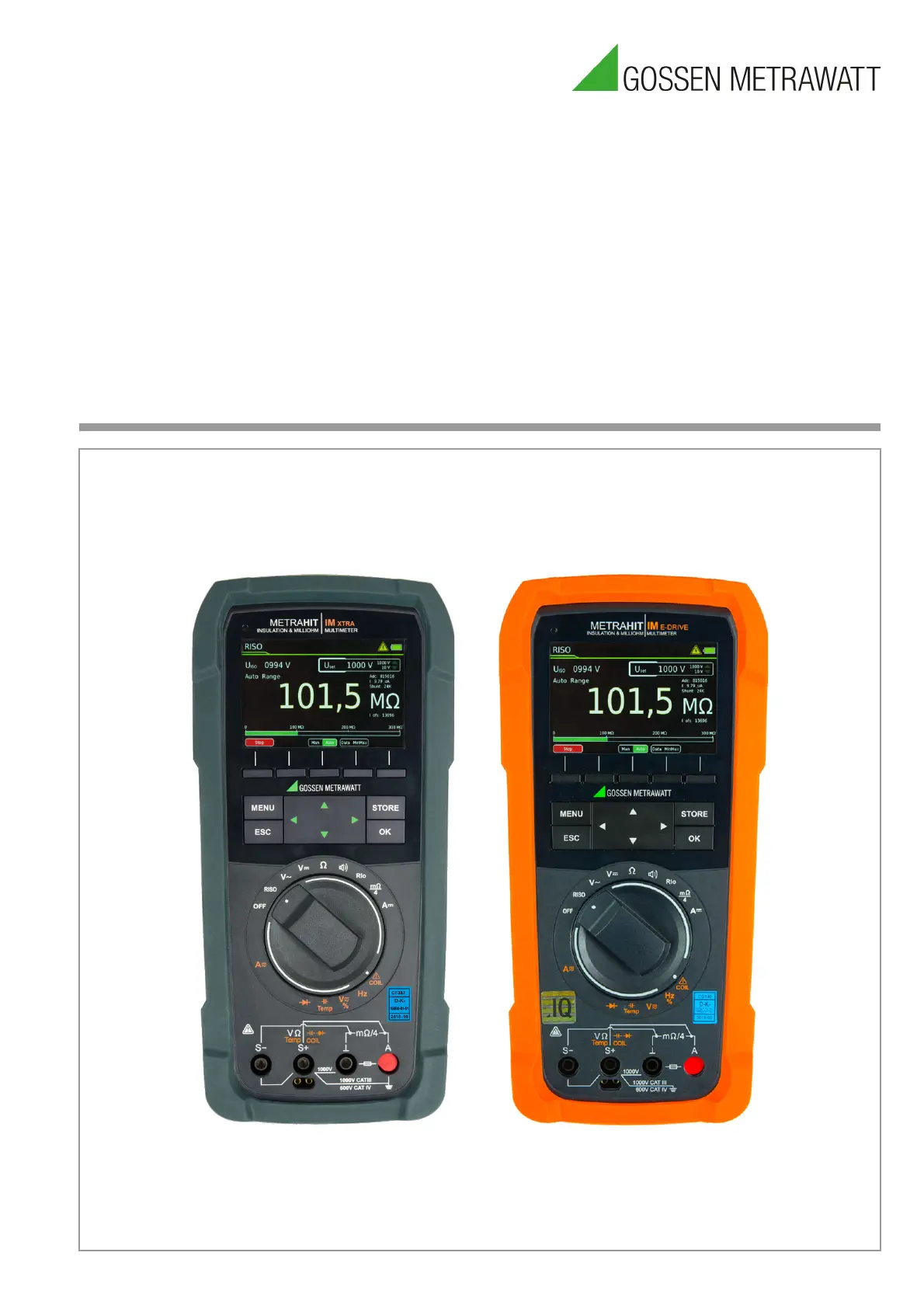

Bedienungsanleitung
M
ETRAHIT IM XTRA BT
(M273A/D/W)
&
METRAHIT IM E-DRIVE BT
(M274A/B)
&
METRAHIT IM TECH BT
(M272A/B)
Isolationstester, Milliohmmeter,
TRMS Multimeter, Windungsschlusstester
3-447-035-01
8/6.21
2 Gossen Metrawatt GmbH
Lieferumfang (abhängig von der Gerätevariante)
1 Multimeter mit Gummischutzhülle
1 Hartschalenkoffer HC40
(zur Aufnahme des Multimeters mit Zubehör)
(Z270K schwarz oder Z270H orange)
1 Lithium-Polymer-Schnellwechselakku mit USB-Netzteil
(5 V DC, 2 A) (Z270A oder Z270G)
1 Tastensonde (mit Start/Stopp- und Speicher/Sende-Funktion)
(Z270S) (nur METRAHIT IM XTRA BT und METRAHIT IM E-
DRIVE)
1 Kabelset KS17-2 (1 Paar Sicherheitsmessleitungen rot/
schwarz mit je 4-mm-Prüfspitze) (GTY362003P0002)
1 Paar Kelvin-Klemmen KC4 (Z227A)
(nur METRAHIT IM XTRA BT und METRAHIT IM TECH BT)
1 Kelvin-Klemme und 1 Kelvin-Sonde KC&S (Z227C)
(nur METRAHIT IM E-DRIVE BT)
1 DAkkS-Kalibrierschein
1 Kurzbedienungsanleitung*
*Ausführliche Bedienungsanleitungen im Internet zum Download
unter www.gossenmetrawatt.com
1 IZYTRONIQ Business Starter Lizenz
(Karte mit Registrierschlüssel zur
Software
Übersicht Lieferumfang
Legende
X = Standard
O = Option
— = nicht möglich, nicht vorgesehen
Übersicht Leistungsumfang
1) Systembedingt hat die im kleinsten Messbereich (300 mV) angezeigte DC-Komponente
einen Offset. Für eine genaue Messung der DC-Komponente wählen Sie bitte die Mess-
funktion VDC.
2)
Mit optionalen Temperatursensoren
3)
für 300.000 Messwerte, Speicherrate einstellbar zwischen 0,1 s und 9 h
4)
30 kA = Mindestabschaltvermögen
Zubehör (Sensoren, Steckereinsätze, Adapter, Verbrauchsmaterial)
Das für Ihr Messgerät erhältliche Zubehör wird regelmäßig auf die
Konformität mit den derzeit gültigen Sicherheitsnormen überprüft
und bei Bedarf für neue Einsatzzwecke erweitert. Sie finden das
für Ihr Messgerät geeignete aktuelle Zubehör mit Bild, Bestell-Nr.,
Beschreibung sowie je nach Umfang des Zubehörs mit Datenblatt
und Bedienungsanleitung im Internet auf unserer Webseite
www.gossenmetrawatt.de
Zubehör Typ Artikelnr. M273S M274S M272S
METRAHIT IM XTRA BT
M273D X
METRAHIT IM E-DRIVE BT M274B X
METRAHIT IM TECH BT M272B X
Lithium-Polymer-Schnellwech-
selakku & USB-Netzteil M27x
Z270A/
Z270G X X X
USB-Ladenetzteil mit 4 aus-
wechselbaren Primäranschlüs-
sen (für Z270A/ Z270G) M27x Z270 L O O O
Tastensonde Z270S Z270S X X —
Kabelset
KS17-2
GTY3620
03P0002 X X X
1 Paar Kelvin-Klemmen KC4 Z227A X O X
1 Paar Kelvin-Sonden KC27 Z227B O O O
1 Kelvin-Klemme &
1 Kelvin-Sonde KC&S Z227C O X O
Konzentrische Kelvin-Sonden
für die 4-Leiter Messung KCC Z227O O O O
Kabeltrommel für Vierleiter-
messungen, 100 Meter KCV100 Z227E O O O
Hartschalenkoffer
schwarz
orange HC40
Z270K
Z270H
X
X
X
Magnethalter und
Klettbefestigung
HIT-Clip Z117A O O O
COIL-Adapter 10 μH…50 mH COIL TEST
ADAPTER Z270F O O —
COIL-Adapter 10 μH
…
5 H
COIL ADAPTER
XTRA Z270M O O —
Prüfspitzen-Set mit
Krokodilklemmen für
COIL Adapter XTRA
KSC-3L Z110C O O —
Adapterkabel 4 mm Male
auf 6 mm Female AK-4M/6F Z110L O O O
Funktionserweiterung auf 16
Prüfsequenzen mit jeweils bis
zu 63 Prüfschritten
Sequenz-
funktionen
Expert
Z270P
OOO
IZYTRONIQ Business Starter
Lizenz S101S & Z956A
S101S &
Z956A X X X
Funktion METRAHIT IM
XTRA BT
E-DRIVE BT
METRAHIT
IM TECH BT
V
DC
(Ri 9 M)
V
AC
/ Hz TRMS (Ri 9 M)
Filter
Filter
V
AC+DC
TRMS (Ri 9 M)
1)
Filter
Filter
V
AC+DC
TRMS (Ri 1 M)
Bereich R
ISO
(Fremdspannung)
Hz (V
AC
)
... 300 kHz
... 300 kHz
Bandbreite V
AC, AC+DC
100 kHz
100 kHz
A
DC, AC, AC+DC
/ Hz TRMS
10 nA ... 1 A
10 nA ... 1 A
Sicherung F1 Strommessfunktion
1 A/1000 V - 30
kA
4)
1 A/1000 V -
30 kA
4)
Stromsensor Übertragungsfaktor
1 mV : 1
• 10 •
100 • 1000 mA
1 mV : 1 • 10 •
100 • 1000 mA
Hz (A AC)
... 30 kHz ... 30 kHz
Isolationswiderstand RISO: Prüfspannungen
50
• 100 • 250 •
500 • 1000 V
Windungsschlussmessung (1 kV) mit COIL-Adapter
Option
Tastverhältnismessung %
Drehzahlmessung RPM
Widerstand Rlo mit 200 mA nach EN 61557
Milliohm mit 4-Leitertechnik m mit 200 mA
Milliohm mit 4-Leitertechnik m mit 1 A-Puls
Sicherung F2 Rlo-Messfunktion
315 mA/1000 V –
30 kA
4)
Widerstand
Durchgang
Diode ... 4,5 V
Temperatur °C/°F TC Typ-K und Pt100/1000
2)
Kapazität
MIN/MAX/Data Hold
Prüfsequenz
1
(mit 10 Schritten)
Sequenzfunktionen Expert
Option Option
Speicher 64 MBit
3)
Schnittstelle Bluetooth
Farbgraphikdisplay 3,5“ TFT
Tastensonde Start/Stop und Send/Store
Schnellwechselakku mit USB-Ladung
Schutzart
IP52
IP52
Messkategorie
1000 V CAT III,
600 V CAT IV
1000 V CAT III,
600 V CAT IV
1kHz
1kHz
1kHz
1kHz
