METRALINE ENERGY U289F
Lies die bedienungsanleitung für Gossen Metrawatt METRALINE ENERGY U289F (2 Seiten) kostenlos online; sie gehört zur Kategorie Nicht kategorisiert. Dieses Handbuch wurde von 3 Personen als hilfreich bewertet und erhielt im Schnitt 4.8 Sterne aus 2 Bewertungen. Hast du eine Frage zu Gossen Metrawatt METRALINE ENERGY U289F oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage

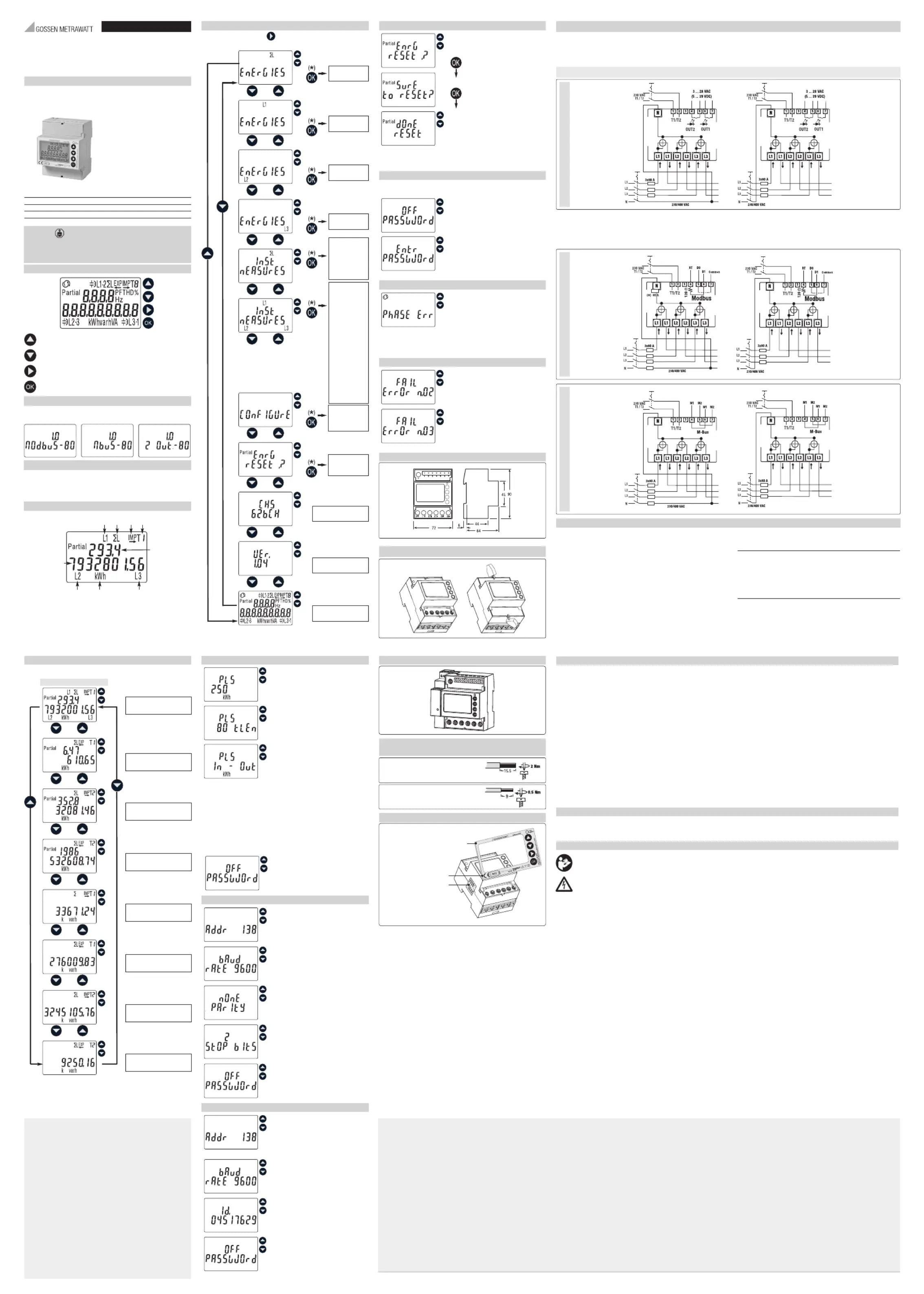

Seite 1/2
STROMSCHLAG-, VERBRENNUNGS - UND
EXPLOSIONSGEFAHR
Dieses Gerät darf NUR von einem Elektriker installiert und gewartet werden.
Sicherstellen, dass während der Installationsarbeiten kein Strom anliegt
.
◾
Pfeiltaste nach OBEN: Zum Blättern durch die Menüseiten und Ändern
der Parameter
Frontal der Energiezähler
◾
Pfeiltaste nach UNTEN: Zum Blättern durch die Menüseiten und Ändern
der Parameter
◾
MENU/ESC-Taste: Zum Wechseln des Menüs und Abbrechen, wenn ein
Parameter geändert wurde
◾
OK-Taste: Zum Bestätigen eines geänderten Parameters
Einschalten des Gerätes
•
Nach dem Einschalten des Gerätes werden für eine Sekunde die Firmware-Version und
das Modell angezeigt. (Vorübergehend angezeigte Seite)
•
Wenn länger als 40 Sekunden keine Taste gedrückt wird, kehrt das Display zur Startseite
zurück und die Beleuchtung schaltet sich aus.
•
Beim ersten Tastendruck wird die Seite nicht gewechselt, sondern die
Beleuchtung des Displays eingeschaltet.
Beleuchtung des Displays
Start-Seite
1: Wird angezeigt, wenn
V (L-N) >= 92 VAC
2: Drehstrom
3: Richtung des Stromflusses:
“IMPortierte” (bezogene) /
“EXPortierte” (abgegebene) Energie
4: Arbeitstarif
5: 3-Phasen Wirkenergie-Zähler
6: Zugehörige Teil-Energiezähler
7: Energieeinheit
①
② ③ ④
①
⑦ ①
⑤
⑥
Auswahlmenü
3-Phasen
Energie-Liste
Durch Drücken von auf einer beliebigen
Seite des Startmenüs
Firmware-Prüfsumme
Firmware Version
Test anzeigen
3 Phasen
Istwerte
Wirkleistung,
Blindleistung,
Gesamtstrom,
Frequenz,
Einfachstrom
Energie-Liste
für Phase 1
Energie-Liste
für Phase 2
Energie-Liste
für Phase 3
Phase L1, L2
und L3 Istwerte
Wirkleistung L1,
Wirkleistung L2,
Wirkleistung L3,
Blindleistung L1,
Blindleistung L2,
Blindleistung L3,
Gesamtstrom,
Leitungsspannung,
Systemspannung,
Phasenstrom,
Leistungsfaktoren,
Spannung aufgrund
der gesamten
harmonischen
Verzerrung,
Ströme aufgrund
der gesamten
harmonischen
Verzerrung
Parameterliste
(Anzeige
und/oder
Änderung)
Zurückstellen der
Energie-
Teilsummenzähler
(*) Zugang kann durch Passwort geschützt werden (siehe Kapitel Passwort)
• Wenn diese Seite angezeigt wird, können
die Teilzähler zurückgesetzt werden
(die Hauptenergien können nicht
zurückgesetzt werden).
Zurückstellen der Energie-Teilsummenzähler
•Durch nochmaliges Drücken der OK-Taste
können die Teilzähler zurückgesetzt werden.
• Wenn die MENU/ESC-Taste gedrückt wird
oder länger als 40 Sekunden keine Taste
gedrückt wird, wird der Vorgang
abgebrochen und erneut die Seite
“Enrg Reset?” (Energiezähler
Zurücksetzen?) angezeigt.
Password
Im Konfigurationsmenü kann der Zugriff auf die Untermenüs des
Auswahlmenüs durch ein Passwort geschützt werden.
Die Passwortabfrage kann aktiviert
(ON password (Passwort EIN)) oder
deaktiviert (OFF password (Passwort AUS)
werden. Werkseinstellung: OFF (AUS)
Wenn das Passwort abgefragt wird, muss der
Benutzer die Pfeiltasten nach und OBEN
UNTEN 4 Sekunden lang gleichzeitig drücken,
um das Passwort eingeben zu können
• Diese Meldung wird angezeigt, wenn die
Kabel in der falschen Reihenfolge
angeschlossen sind. In diesem Fall misst
der Energiezähler weiter, und die
Zählerstände steigen an, die Berechnung
ist jedoch nicht richtig.
• Durch Drücken der OK-Taste für 5 Sekunden
wird diese Meldung bis zum nächsten
Neustart ausgeblendet
Fehler in der Phasenfolge
• Wenn das Gerät diese Meldungen anzeigt,
hat es eine Störung und muss ausgetauscht
werden
Nicht behebbare interne Fehler
Maße
Plombierbare Klemmenabdeckungen
Schaltbild
• Der Energiezähler gehört der ÜBERSPANNUNGSKATEGORIE III an (nach IEC 62052-31, die sich auf die IEC 60664-1 Ausg. 2.0:2007 bezieht), weshalb ein direkter Anschluss an
das öffentliche Stromnetz nicht erlaubt ist. Der Energiezähler ist (nach DIN EN 50470-1 und IEC 62052-31) für die Installation in einem geschlossenen Raum ausgelegt.
Der Energiezähler muss an einer DIN-Schiene und in einem Schaltschrank der Schutzart (IP-Einstufung) von mindestens IP51 installiert werden
(N) Der Neutralleiter muss an dem Messgerät angeschlossen werden
U289D
* Hinweis
Optionen für den S0-Ausgang
Die S0-Ausgänge sind standardmäßig proportional zur bezogenen (pin 6-7)
und abgegebenen (pin 4-5) Wirkenergie.
In der HMI-Schnittstelle können die folgenden weiteren Optionen ausgewählt werden.
•
S0-Ausgang 1 (pin 6-7) proportional zur bezogenen Wirkenergie
•
S0-Ausgang 2 (pin 4-5) proportional zur bezogenen Blindenergie
oder
•
S0-Ausgang 1 (pin 6-7) proportional zur unter Tarif T1 bezogenen Wirkenergie
•
S0-Ausgang 2 (pin 4-5) proportional zur unter Tarif T2 bezogenen Wirkenergie
U289EU289F
S0
6-7: Optoisolierter S01-Impulsausgang
4-5: Optoisolierter S02-Impulsausgang
Modbus
4: Modbus-Netzwerk. Diesen Pin mit Pin 5 kurzschließen,
um den 120 Ohm-Anschluss anzuschließen.
5: Modbus-Netzwerk. D0
6: Modbus-Netzwerk. D1
7: Modbus-Netzwerk. Common-Leiter
M-Bus
4-6: Anschlussklemmen für das M-Bus-Netzwerk.
5-7: Redundante Anschlussklemmen für das M-Bus-Netzwerk.
Diese Anschlüsse sind intern an den Klemmen 4-6 angeschlossen.
1-2: Tarif-Eingang, intern, optoisoliert (4 kV).
Wenn 230 V AC (±20 %) angelegt werden, wechselt der laufende Tarif zu T2
und der angezeigte Wert des Energiezählers für T2 nimmt zu
L1↑: Eingangsanschluss für Phase 1.
L1↓: Ausgangsanschluss für Phase 1.
L2↑: Eingangsanschluss für Phase 2.
L2↓: Ausgangsanschluss für Phase 2.
L3↑: Eingangsanschluss für Phase 3.
L3↓: Ausgangsanschluss für Phase 3.
N: Neutralleiter-Anschluss.
Beschreibung der Anschlussklemmen
Digitaler 3-Phasen
Energiezähler
Direktanschluss, 80 A-Anschluss
Bedienungsanleitung
Der Energiezähler misst alle für die Überprüfung eines Stromnetzes relevanten
Größen: I, U, PF, F, THD %, Leistungsfaktoren (Anzeige der einzelnen Phasen
und der 3 Phasen), bezogene/abgegebene Wirk-/Blindenergie.
• Die Stromstärke aller Modelle reicht
von 0.25 bis 5 (80) A, sie verfügen über
2 Tarife, und seitlich kann ein
IR-Kommunikationsmodul angeschlossen
werden.
Das eingebaute Kommunikationsmodul hängt von dem Modell ab:
Modell Kommunikationsmodul
U289D 2 S0 Impulsausgänge MID-zertifiziert
U289E Eingebauter RS-485 Modbus RTU MID-zertifiziert
U289F Eingebauter M-Bus (1 Einheitslast), MID-zertifiziert
(*) Für den Schweizer Markt wird nur aktive Energie angezeigt
METRALINE I ENERGY
DEUTSCH
3-447-132-15
IIST324-01 - 1/9.22
Startmenü
Bezogene Wirkenergie Tarif
T1 mit Teilsummenzähler
3-Phasen Energie-Liste
Hauptseite
Abgegebene Wirkenergie Tarif
T1 mit Teilsummenzähler
Bezogene Wirkenergie Tarif
T2 mit Teilsummenzähler
Abgegebene Wirkenergie Tarif
T2 mit Teilsummenzähler
Bezogene
Blindenergie Tarif T1
Abgegebene
Blindenergie Tarif T1
Abgegebene
Blindenergie Tarif T1
Bezogene
Blindenergie Tarif T2
◾
Hinweis: Die Startseite und folglich auch die Reihenfolge der Seiten können
abhängig vom fließenden Strom und dem aktuellen Tarif anders sein
Parameter des S0-Modells
Impulse pro kWh
•Bei direkt angeschlossenen Modellen stehen
folgende Werte zur Verfügung:
1, 2, 5, 10, 20, 50, 100 oder 200.
•Werkseinstellung: 200.
Impulsdauer
•Dauer des EIN-Impulses für S0-Ausgänge:
30 bis 100 ms.
•Werkseinstellung: 100 ms
Konfigurationsmodus für S0-Ausgänge
◾
In - Out
•S01 proportional zum bezogenen
Wirkleistung
•S02 proportional zum abgegebenen
Wirkleistung
◾
Wirk-Blind
•S01 proportional zum bezogenen
Wirkleistung
•S02 proportional zum bezogenen
Blindleistung
◾
TAR1-TAR2
•S01 proportional zum unter T1 bezogenen
Wirkleistung
•S02 proportional zum unter T2 bezogenen
Wirkleistung
•Passwort Aktiviert/Deaktiviert
Parameter der Modelle mit eingebautem Modbus
• Modbus-Adresse.
Wählbar im Bereich von 1 bis ... 247.
•Werkseinstellung für die Adresse: 1.
• Modbus-Baudrate.
Mögliche Baudraten:
1200, 2400, 4800, 9600, 19200 und 38400.
•Werkseinstellung für die Baudrate: 19200
• Modbus-Parität.
Mögliche Paritäten: Keine, Gerade
und Ungerade
•Werkseinstellung für die Parität: Keine
• Anzahl der Modbus-Stoppbits (1 oder 2)
•Werkseinstellung für die Anzahl der
Stoppbits: 1
•Passwort Aktiviert/Deaktiviert
Parameter der Modelle mit eingebautem M-Bus
• Hauptadresse des M-Bus.
Wählbar im Bereich von 1... 250.
•Werkseinstellung: 0. Nachdem der Wert
jedoch auf einen Wert von 1... bis 250
geändert wurde, kann nicht mehr zu 0 zu
rückgekehrt werden..
• M-Bus-Baudrate.
Mögliche Baudraten:
300, 600, 1200, 2400, 4800 und 9600.
•Werkseinstellung für die Baudrate: 2400
•Eindeutige zweite M-Bus-Adresse,
kann nicht geändert werden
•Passwort Aktiviert/Deaktiviert
Anschließbare IR-Kommunikationsmodule
Hauptklemmen - PZ2-Schraubendreher
Kabel-Abisolierlänge und max.
Drehmoment der Klemmenschraube
Tarif-und Datenübertragungsklemmen
Schraubendreher Klinke 0.8x3.5 mm
A
B
A
MID geeicht
A) Platz für Gerätebezeichnung
und Zulassungsdaten.
B) Siegel zwischen
Gehäuseoberteil
und -unterteil
Lesen Sie diese wichtigen Informationen!
Verwendungszweck / Bestimmungsgemäße Verwendung
Das Gerät ist ein gemäß MID zertifizierter digitaler Energiezähler. Er wird zur Erfassung und Abrechnung der Wirkenergie eingesetzt. Die 4-Quadranten-
Messung erlaubt die Messung von Energiebezug und -abgabe.
Durch die MID-Zertifizierung können die gewonnen Daten (Display) auch zur Energiekostenabrechnung gegenüber Dritten verwendet werden. Über integrierte
Kommunikationsschnittstellen können die Werte parallel an übergeordnete Managementsysteme übertragen werden. Der Manipulationsschutz wird durch
geeignete Maßnahmen (plombierbare Abdeckung) sichergestellt.
Nur bei bestimmungsgemäßer Verwendung ist die Sicherheit von Anwender und Gerät gewährleistet.
Bestimmungswidrige Verwendung
Alle Verwendungen des Gerätes, die nicht in der Produktdokumentation des Gerätes beschrieben sind, sind bestimmungswidrig.
Haftung und Gewährleistung
Gossen Metrawatt GmbH übernimmt keine Haftung bei Sach-, Personen oder Folgeschäden, die durch unsachgemäße oder fehlerhafte Anwendung des Pro-
duktes, insbesondere durch Nichtbeachtung der Produktdokumentation, entstehen. Zudem entfallen in diesem Fall sämtliche Gewährleistungsansprüche.
Auch für Datenverluste übernimmt Gossen Metrawatt GmbH keine Haftung.
3 Gerät (U289D) - (U289E) - (U289F)
1 Bedienungsanleitung
Für einen ordnungsgemäßen und sicheren Gebrauch diese Anleitung sorgfältig und vollständig lesen und befolgen. Für späteres Nachschlagen auf-
bewahren.
GEFAHR
Stromschlag durch spannungsführende Teile!
Lebensgefahr durch Lichtbogen!
Das Berühren spannungsführender Teile ist lebensgefährlich!
– Die Installation und alle Arbeiten am Gerät dürfen nur durch eine Elektrofachkraft durchgeführt werden.
– Beachten und befolgen Sie alle nötigen Sicherheitsvorschriften für Ihre Arbeitsumgebung.
– Tragen Sie bei allen Arbeiten mit dem Gerät eine geeignete und angemessene persönliche Schutz-ausrüstung (PSA).
– Bei der Installation muss die Installationsumgebung spannungsfrei sein. Beachten Sie dazu die fünf Sicherheitsregeln gem. DIN VDE 0105-100.
ACHTUNG
Unsachgemäße Installation & unsachgemäßer Betrieb
Eine fehlerhafte Installation/falscher Betrieb kann zu Sachschäden am Produkt und/oder an der Anlage führen.
Risiko von Betriebsstörungen.
– Beachten Sie die angegebenen technischen Daten und Kennwerte sowie Umgebungsbedingungen.
– Betreiben Sie das Gerät nicht in explosionsgefährdeten Bereichen.
– Das Gerät darf nicht direkter Sonneneinstrahlung ausgesetzt werden.
– Installieren und Betreiben Sie das Gerät nur, wenn es und alle Anschlussleitungen und -kabel unversehrt sind sowie einwandfrei funktionieren. Untersuchen
Sie regelmäßig das Gerät.
Falls das Gerät nicht einwandfrei funktioniert, nehmen Sie das Gerät dauerhaft außer Betrieb und sichern es gegen unabsichtliche Wiederinbetriebnahme.
Anwendung
Lieferumfang
Sicherheitshinweise
Technische Daten
DEUTSCH
Daten nach CLC/TR 50579, EN 62059-32-1, EN 50470-1, EN 50470-3
Direktanschluss
Direktanschluss
Impulsausgang integr. Kommunikation
S0 Modbus / M-Bus
Allgemeine Daten
•Gehäuse DIN 43880 DIN 4 Module 4 Module
•Befestigung EN 60715 35 mm DIN Verteilerschiene DIN Verteilerschiene
•Bauhöhe mm 70 70
•Gewicht g 412 412
Funktion
•Betriebsart Dreiphasige Netz (Anzahl der Leiter) n° Leiter 4 4
•Speicherung der Einstellung und Zählerstand über interne Flash - ja ja
•Tarife für Wirk-u. Blindenergie n° 2 T1 und T2 T1 und T2
Beglaubigte Parameter (nach EN 50470-1 und EN 50470-3)
•Bemessungssteuerspeisespannung Un Phase-Nullleiter VAC 230 230
•Bemessungssteuerspeisespannung Un Phase-Phase VAC 400 400
•Referenzstrom (Iref) A 5 5
•Mindeststrom (Imin) A 0.25 0.25
•Höchster Strom (Imax) A 80 80
•Betriebsanlaufstrom (Ist) A 0.015 0.015
•Referenzfrequenz (fn) A 50 50
•Anzahl der Phasen und (der Leiter) - 3 (4) 3 (4)
•Beglaubigte Messgrößen kWh kWh kWh, kWh, kWh
•Genauigkeitsklasse Wirkenergie (nach DIN EN 50470-3) und Wirkleistung Klasse B B
Betriebsspannung und Leistungsaufnahme
•Betriebsspannungsbereich VAC 92 ... 276 / 160 ... 480 92 ... 276 / 160 ... 480
•Höchste Leistungsaufnahme (Spannungmeßkreis) VA (W) <2 (0.6) <2 (0.6)
•Höchste Leistungsaufnahme in VA (Strommeßkreis) bei @ Imax VA <0.7 <0.7
•Spannungs-Wellenform - AC AC
Überlastbarkeit
•Spannung Dauerbetrieb: Phase/Phase VAC 480 480
1 Sekunde: Phase/Phase VAC 800 800
Dauerbetrieb: Phase/N VAC 276 276
1 Sekunde: Phase/N VAC 300 300
•Strom Dauerbetrieb A 80 80
Momentane (10 ms) A 2400 2400
Eigenschaft der Meßbereiche
•Spannungsmeßbereich Phase/Phase VAC 160 ... 480 160 ... 480
Phase/N VAC 92 ... 276 92 ... 276
•Strommeßbereich A 0.015 ... 80 0.015 ... 80
•Frequenzmeßbereich Hz 45 ... 65 45 ... 65
•Gemessene Grössen - kWh kWh
Anzeige Daten
•Displayart LCD - 9 (2 Dezimalstellen) 9 (2 Dezimalstellen)
Abmessungen der Hauptanzeige mm 6 x 3 6 x 3
•Wirkenergie 7 Stellig + 2 Dezimale min. ... max. kWh 0.01 ... 9999999.99 0.01 ... 9999999.99
•Dargestellte Tarifanzeige 1 Ziffer - T1 or T2 T1 or T2
•Anzeigezyklus s 1 1
Sicherheit
•Schutzklasse (EN 50470) Klasse II II
•AC Spannungsfestigkeitstest (EN 50470-3, 7.2) kV 4 4
•Verschmutzungsgrad - 2 2
•Betriebsspannung VAC 300 300
•Prüfspannung 1.2/50 μs-kV 6 6
• Flammenwiderstand UL 94 Klasse V0 V0
• Siegel zwischen Gehäuseoberteil und -unterteil - yes yes
S0 Schnittstellen nach IEC 62053-3
•Impulsausgang 1 einstellbar - kWh (T1) , kWh , kWh kWh (T1) , kWh , kWh
•Impulsausgang 2 einstellbar - kWh (T2) , kWh , kvarh kWh (T2) , kWh , kvarh
•Impulskonstante einstellbar p/kWh 1 ... N (
*
) -
((
*
) N - dep. CT-Verhältnis
und Pulse on Time)
•Impulsdauer einstellbar ms 30 ... 100 -
•Erforderliche Spannung Min - Max VAC (VDC) 3 ... 28 VAC (5 ... 39 VDC) -
•Zulässiger Strom mA 90 -
•Erlaubter Strom μA 1 -
•Isolationsklasse - SELV -
Eingebettete Kommunikation Modbus
•Physikalische Schnittstelle RS485 - 3 Leiter - - D1, D0, Common (GND)
•Interner Abschlusswiderstand - - 120 Ω
•Baudrate einstellbar - - 1200-2400-4800-9600
19200-38400
•Parität einstellbar - - Ungerade, gerade, keine
•Stop Bit einstellbar - - 1. 2
•Adressen einstellbar - - 1-247
•Isolationsklasse - - SELV
Eingebettete Kommunikation M-Bus
•Baudrate einstellbar - - 300-600-1200-2400
4800-9600
•Leistungsaufnahme - - 1
•Isolationsklasse - - SELV
Optische Schnittstelle (metrologische LED)
•Front LED rot blinkend (Genauigkeitskontrolle) proportionierend Wirkenergie ( und ) p/kWh 1000 1000
Interface für zusätzliche Kommunikation
•Seitlich zur Anbindung von Kommunikationsmodulen (LAN-TCP/IP / M-Bus / Modbus RTU / KNX) - ja ja
Klemmen
•Schraube der Hauptstrombahn Kopf mit Z+/- POZIDRIV PZ2 PZ2
•Schraube des Tarif-und Kommunikation Schlitzkopf mm 0.8 x 3.5 0.8 x 3.5
•Klemmenkapazität Betriebs-und Hauptbahnen starr min. (max.) mm
2
0 (33) 0 (33)
flexibel, mit Hülse min. (max.) mm
2
0 (33) 0 (33)
•Klemmenkapazität des Tarif-und Kommunikation. starr min. (max.) mm
2
0 (4) 0 (4)
flexibel, mit Hülse min. (max.) mm
2
0 (2.5) 0 (2.5)
Umweltbedingungen für Lagerung
•Temperaturbereich °C -25 ... +70 -25 ... +70
Betriebs-Umweltbedingungen
•Temperaturbereich °C -25 ... +55 -25 ... +55
•Mechanische Umgebung - M1 M1
•Elektromagnetische Umgebung - E2 E2
•Einbau für Innenräume - ja ja
•Höhe über den Meeresspiegel (max) Meter <2000 <2000
•Feuchtigkeit Jahresdurchschnitt (ohne Kondensation) - <75% <75%
für 30 Tage jährlich (ohne Kondensation) - <95% <95%
•Schutzart - IP51(*)/IP40 IP51(*)/IP40
(*) Für die Installation in einem Verteiler mit mindestens IP51 Schutz.
Europäische- Konformitätskennzeichnung
Doppelte Isolierung (Schutzklasse II)
CE- und Metrologiekennzeichnung mit Jahresangabe (M22) und Register-Nr. der benannten Stelle für Modul D. Eichgültigkeitsdauer länderspezifisch
– DIN 43880
– EN 50470-1
– EN 50470-3
– EN 60715
– EN 62053-31
– IEC 62053-23
Transportieren und Lagern Sie das Gerät nur innerhalb der zulässigen Umweltbedingungen. Sorgen Sie auch durch eine geeignete Verpackung für ausrei-
chenden Schutz vor Umgebungseinflüssen und mechanischer Beanspruchung.
Das Gerät ist wartungsfrei. Achten Sie auf eine saubere Oberfläche.
Reinigen Sie das Gerät ausschließlich mit einem trockenen Tuch.
Halten Sie die nationalen Vorschriften und Gesetze zur Nacheichung ein. Die Eichfrist in Deutschland beträgt 8 Jahre.
Verletztes Herstellersiegel bedeutet, dass die Eichung erloschen ist. Das Gerät darf nicht zu Abrechnungszwecken verwendet werden.
Sollte Ihr Gerät eine Reparatur benötigen, wenden Sie sich an unseren Service; siehe Support& Kontakt.
Eigenmächtige konstruktive Änderungen am Gerät sind verboten. Dies beinhaltet auch das Öffnen des Gerätes.
Falls feststellbar ist, dass das Gerät durch nicht autorisiertes Personal geöffnet wurde, werden keinerlei Gewährleistungsansprüche betreffend Personensi-
cherheit, Messgenauigkeit, Konformität mit den geltenden Schutzmaßnahmen oder jegliche Folgeschäden durch den Hersteller gewährt. Durch Beschädigen
oder Entfernen des Herstellersiegels verfallen jegliche Garantieansprüche.
Der Garantiezeitraum für die Geräte beträgt 2 Jahre nach Lieferung. Die Herstellergarantie umfasst Produktions- und Materialfehler, ausgenommen sind Be-
schädigungen durch nicht bestimmungsgemäßen Gebrauch oder Fehlbedienung sowie jegliche Folgekosten.
• Die folgenden Ausführungen beziehen sich grundsätzlich auf die Rechtslage in der Bundesrepublik Deutschland. Besitzer oder Endnutzer,
die abweichenden nationalen Vorgaben unterliegen, sind zur Einhaltung der jeweils anwendbaren nationalen Vorgaben und deren korrekter
Umsetzung vor Ort verpflichtet.
• Das nebenstehende Symbol der durchgestrichenen Abfalltonne auf Rädern verweist auf die gesetzliche Verpflichtung des Besitzers bzw.
Endnutzers (Elektro- und Elektronikgerätegesetzes ElektroG und Batteriegesetz BattG), Elektro-Altgeräte und Altbatterien nicht mit dem un-
sortierten Siedlungsabfall („Hausmüll“) zu entsorgen.
• Sie können Ihr in Deutschland genutztes Altgerät, elektrisches oder elektronisches Zubehör sowie Altbatterien unter Einhaltung der geltenden
Vorgaben, insbesondere des Verpackungs- und Gefahrgutrechts, unentgeltlich zur Entsorgung an Gossen Metrawatt GmbH bzw. den beauf-
tragten Dienstleister zurückgeben. Nähere Informationen finden sich auf unserer Website.
Normen, Richtlinien, Vorschriften
Transport & Lagerung
Wartung
Nacheichung
Reparatur & Herstellergarantie
Entsorgung & Umweltschutz
Symbole auf dem Gerät
Support und Kontakt
Bitte wenden Sie sich an
+49 911 8602-0
Montag – Donnerstag: 08:00 Uhr – 16:00 Uhr
Freitag: 08:00 Uhr – 14:00 Uhr
support.industrie@gossenmetrawatt.com
Für Reparaturen, Ersatzteile und Kalibrierungen wenden Sie sich bitte an die GMC-I
Service GmbH:
+49 911 817718-0
service@gossenmetrawatt.com
www.gmci-service.com
CE-Erklärung
Das Gerät erfüllt die Anforderungen der geltenden EU-Richtlinien und nationalen
Vorschriften. Dies bestätigen wir durch die CE-Kennzeichnung.
Die CE-Erklärung finden Sie auf unserer Website:
https://www.gmc-instruments.de/services/download-center/
Gossen Metrawatt GmbH
Südwestpark 15 • 90449 Nürnberg • Germany
Telefon +49 911 8602-0 • Telefax +49 911 8602-669
E-Mail info@gossenmetrawatt.com • www.gossenmetrawatt.com
© Gossen Metrawatt GmbH
• Erstellt in Deutschland
• Änderungen / Irrtümer vorbehalten
• Eine PDF-Version finden Sie im Internet.
Alle Handelsmarken, eingetragenen Handelsmarken, Logos, Produktbezeichnungen und
Firmennamen sind das Eigentum ihrer jeweiligen Besitzer.
Notizen
Produktspezifikationen
| Marke: | Gossen Metrawatt |
| Kategorie: | Nicht kategorisiert |
| Modell: | METRALINE ENERGY U289F |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Gossen Metrawatt METRALINE ENERGY U289F benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Nicht kategorisiert Gossen Metrawatt
3 September 2025
29 August 2025
28 August 2025
28 August 2025
28 August 2025
28 August 2025
Gossen Metrawatt METRALINE PRO-TYP EM II Bedienungsanleitung
28 August 2025
28 August 2025
27 August 2025
27 August 2025
Bedienungsanleitung Nicht kategorisiert
- Varia
- Benchmark USA
- Be Cool
- ESI
- National Geographic
- Kreiling
- Mother's Choice
- Raspberry Pi
- Chuango
- Salter
- X-Rite
- Mooer
- AEA
- Generation
- Forza
Neueste Bedienungsanleitung für -Kategorien-
5 September 2025
5 September 2025
5 September 2025
5 September 2025
5 September 2025
5 September 2025
5 September 2025
5 September 2025
5 September 2025
5 September 2025
