FA30-BM10
Funk-Bewegungsmelder / PIR
Installationsanleitung
1.EINLEITUNG
Beim FA30-BM10handelt es sich um einen Funk-
Bewegungsmelder ausgestattet mit der Zwei-Wege-
Funktechnologie .
DieLeistungsmerkmale diesesGeräteslauten wie folgt:
•Kombinierte Fresnel- und zylinderförmige Optik, Reichweite bis
15 Meter.
•
DerFA30-BM10 istmit einem hochwertigen
Unterkriechschutz ausgestattet.
•
Beim FA30-BM10 kommt die TSI-Technologie (Target Specific
Imaging™) zum Einsatz, um zwischen Menschen und Tieren
(bis 38kg) zu unterscheiden.
•
Das Gerät ist mit einem 2-Wege-Sender ausgerüstet.
•Der fortschrittliche Algorithmus (True Motion Recognition™ --
patentiert)erlaubt es dem Gerät, zwischen der echten
Bewegung eines Eindringlings und anderen Störeinflüssen zu
unterscheiden, die zu Fehlalarmen führen können.
•Ausgeklügelte digitale Signalverarbeitung
•
Kein Ausrichten in senkrechter
Richtung erforderlich.
•Keine Dip-Schalter oder
Jumper. Einstellungen wie LED
Funktion oder Empfindlichkeit
von der Zentrale aus.
•Mikroprozessorgesteuerte
Temperaturkompensation.
•Abgedichtetes Gehäuse schützt
das Optiksystem.
•2 Sabotagekontakte für
Öffnungs- und
Abrissüberwachung..
•Weißlichtschutz
•Anzeige für die RF
Verbindungsqualität am Melder;
Zeitersparnis bei der Montage.
A. LED
B. Optik

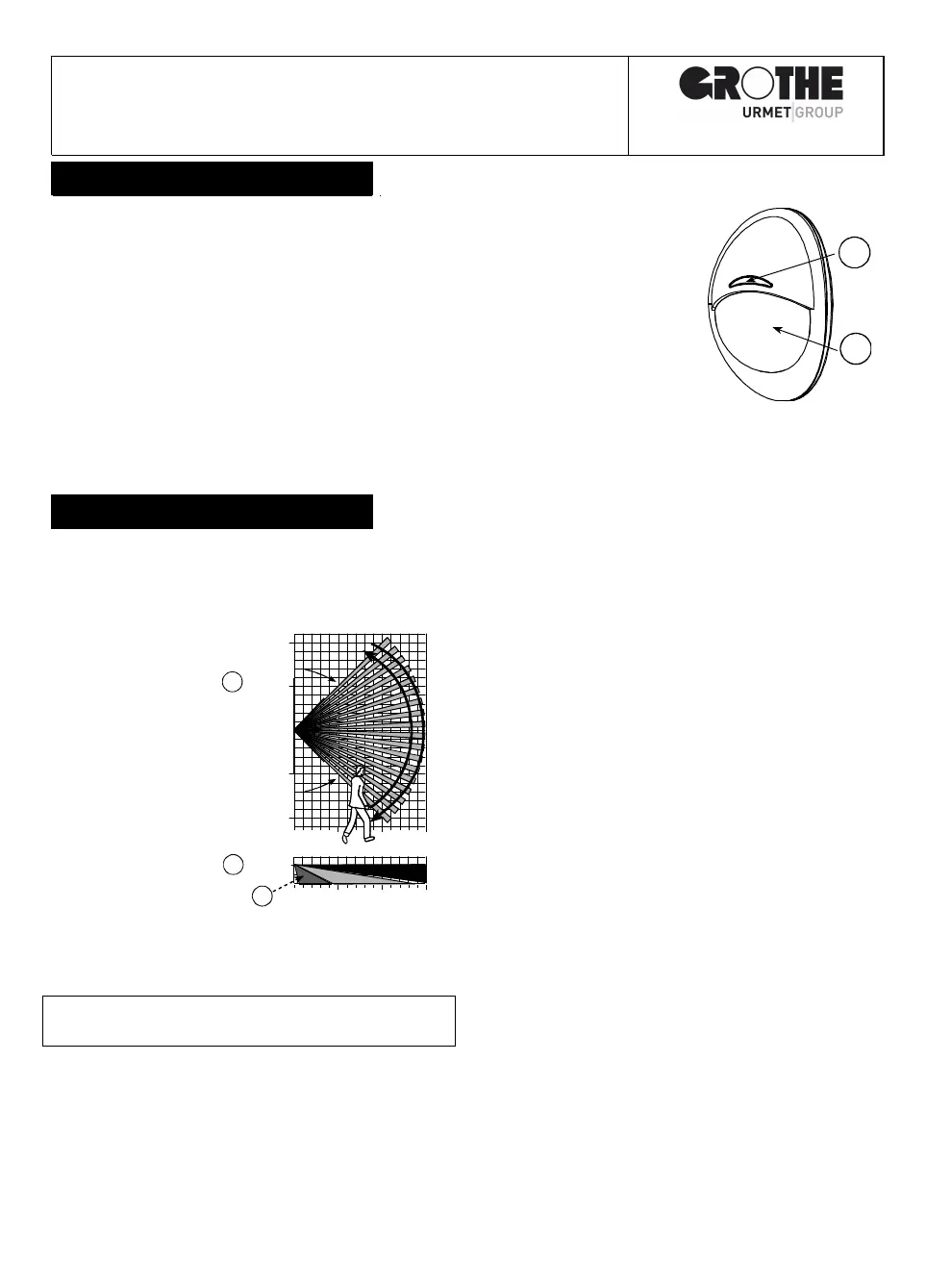

Abb. 1
Außenansicht
2.TECHNISCHE DATEN
ALLGEMEINES
Sensortyp:Dual-Pyroelement
Daten zur Optik: Anzahl der Erfassungsfelder:
FA30-BM10: 18 weit, 18 mittig, 10 nah.
Max. Erfassungsbereich: 15 x 15 m/ 90°
A. Horizontale Ansicht
B.Vertikale Ansicht
C.FA30-BM10: 0,5-4m,
Abb. 2. Erfassungsbereich & Durchgangstest
ELEKTRISCHES SYSTEM
Spannungsquelle:Typ C
Batterie:3V-Lithiumbatterie, Typ CR-123A oder gleichwertig.
Achtung! Explosionsgefahr, wenn die Batterie durch eine
Batterie anderen Typs ersetzt wird. Leere Batterien gemäß
Anweisungen des Herstellers entsorgen.
Bei Montage gemäß UL-Standard nur Batterie von
Panasonic, Sanyo oder GP verwenden. Nur die o.g.
Batterie verwenden. Leere Batterien gemäß Anweisungen des
Herstellers entsorgen.Batterienennladung:1450 mA/h.
Batterielebenszeit (bei typischer Anwendung):6 bis 8 Jahre
FUNKTIONEN
True-Motion-Event-Prüfung: Zwei ferngesteuert einstellbare
Optionen - 1 Bewegungsereignis („OFF“) oder 2
Bewegungsereignisse („ON“).
Alarmzeit:2 Sekunden.
FUNKSYSTEM
Frequenzband (MHz): 868
Modulation:GFSK
Antenne: Eingebaute Wendelantenne.
Überwachung:Signalisierung in 4-Minuten-Intervallen.
Sabotagewarnung:Wird übertragen, wenn ein Sabotageereignis
eintritt und in jeder nachfolgenden Meldung, bis
der Sabotageschalter wieder nullgestellt wird.
BEFESTIGUNG
Höhe: 1,8 bis 2,4 m. Beim Next PG2 beträgt die
empfohlene Montagehöhe 2,1 m.
Montageoptionen:Wandfläche oder Ecke
ZUBEHÖR:
BR-1: An Decke/Wand montierbarer,
schwenkbarer Montagewinkel,
30° nach unten und 45° nach links/rechts verstellbar.
BR-2:
BR-1 mit Eckadapter
BR-3: BR-1 mit Deckenadapter
UMGEBUNGSBEDINGUNGEN
Funkentstörung: >20 V/m bis 2000 MHz, ohne
Inband-Frequenzen
Betriebstemperatur: -10°C bis 50°C (innen)
Lagertemperatur: -20°C bis 60°C
Luftfeuchtigkeit: Mittlere relative Luftfeuchtigkeit bis ca. 75%, nicht
kondensierend. Während 30 Tagen im Jahr darf die rel.
Luftfeuchtigkeit zw. 85% und 95%, nicht kondensierend, schwanken.
PHYSIKALISCHE EIGENSCHAFTEN
Größe(HxBxT): 94,5 x 63.5 x 53,0 mm
Gewicht (mit Batterie): 70g
Farbe: Weiß
PATENTE
U.S.-Patente 5,693,943 6,211,522 D445,709
(weiteres Patent angemeldet)
B
A
90°
5
0
16.4
0
15 m
49.2 ft
10
32.8
5m
16.4ft
5m
16.4ft
10m
32.8ft
10m
32.8ft
51015 m
0
2.1 m
(6.9 ft)
16.432.849.2 ft
B
A
C
