Grothe McGuard PM-APws Bedienungsanleitung

Lies die bedienungsanleitung für Grothe McGuard PM-APws (2 Seiten) kostenlos online; sie gehört zur Kategorie Bewegungsmelder. Dieses Handbuch wurde von 10 Personen als hilfreich bewertet und erhielt im Schnitt 4.8 Sterne aus 5.5 Bewertungen. Hast du eine Frage zu Grothe McGuard PM-APws oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage

W

ir freuen uns, dass Sie sich für den

McGuard

(

Aufputz) aus dem

Hause GROTHE GmbH entschieden haben.

Diese neue Präsenzmelder-Generation bietet Ihnen einen hohen

N

utzen an Installationsfreundlichkeit, Sicherheit, Bedienkomfort

und Zuverlässigkeit im alltäglichen Gebrauch.

McGuard

- die pro-

fessionelle Weiterentwicklung im Bereich Energiemanagement,

K

omfort und Sicherheit.

M

it Präsenzmeldern können Licht, Heizung, Klima und Alarmsys-

t

eme bedarfsgerecht und individuell gesteuert werden. Ressour-

c

en werden dabei geschont, ein angenehmes und sicheres

Umfeld wird geschaffen.

1. Funktion

D

er

McGuard

i

st ein Präsenzmelder.

R

egistriert Ihr

McGuard

i

n seinem Erfassungsbereich eine sich

b

ewegende Wärmequelle (z.B. Person), schaltet der Melder au-

tomatisch den angeschlossenen Verbraucher an. Verläßt die

Person den Erfassungsbereich, trennt der Präsenzmelder den

V

erbraucher nach einer von Ihnen vorgewählten Zeit wieder vom

N

etz. Jede Bewegung im Erfassungsbereich während der Ein-

s

chaltphase läßt die eingestellte Zeit neu starten. Wichtig ist, daß

nur Bewegungen (im Erfassungsbereich) einen Schaltvorgang

a

uslösen.

McGuard

Präsenzmelder besitzen zwei Ausgänge.

•

Ausgang 1: helligkeitsabhängig

Der erste Ausgang ist von der Umgebungshelligkeit abhängig und

eignet sich somit ideal zum Schalten der Beleuchtung. Betritt

e

ine Person den Raum und die Umgebungshelligkeit liegt unter-

h

alb der am Präsenzmelder eingestellten Helligkeit, wird automa-

tisch das Licht eingeschaltet. Verlässt die Person den Raum, wird

nach der eingestellten Zeit die Beleuchtung automatisch wieder

a

bgeschaltet.

• Ausgang 2: helligkeitsunabhängig

D

er zweite Ausgang ist von der Umgebungshelligkeit unabhängig

und eignet sich somit ideal zur Ansteuerung von Heizung, Lüf-

t

ung, Klima und Alarm. So kann unabhängig von der Umgebungs-

h

elligkeit der Lüfter in Bad und WC geschaltet werden, sobald

eine Person in den Erfassungsbereich von

McGuard

tritt.

2. Inhalt

1 x Präsenzmelder

1

x Bedienungsanleitung

2 x Befestigungsschrauben (8 x 25,4 mm)

3. Einstellmöglichkeiten am Melder

LED Funktionen

D

ie zwei sichtbaren LEDs (unter der äußeren Abdeckung) zeigen

den Schaltzustand für den jeweiligen Ausgang an:

R

ot: Schaltzustand Ausgang 1 (leuchtet: ein / leuchtet nicht : aus)

G

elb: Schaltzustand Ausgang 2 (leuchtet: ein / leuchtet nicht : aus)

4. Montageort und Erfassungsbereich

R

eichweite ist abhängig von Bewegungsrichtung / -geschwindig-

k

eit

Idealer Montageplatz

• 2,4 m Höhe (Reichweite ca. 6 m Durchmesser)

•

zentriert im Raum

•

oberhalb des Aktionsplatzes

•

vibrationsfrei

• Vermeiden Sie die Ausrichtung des Sensors in Richtung

W

ärmequellen!

5. Montage

• Arbeiten am 230 V - Netz dürfen nur von autorisiertem Fachper-

s

onal ausgeführt werden.

•

Vor der Montage des

McGuard

i

st die Netzspannung frei zu

schalten und gegen Wiedereinschalten zu sichern.

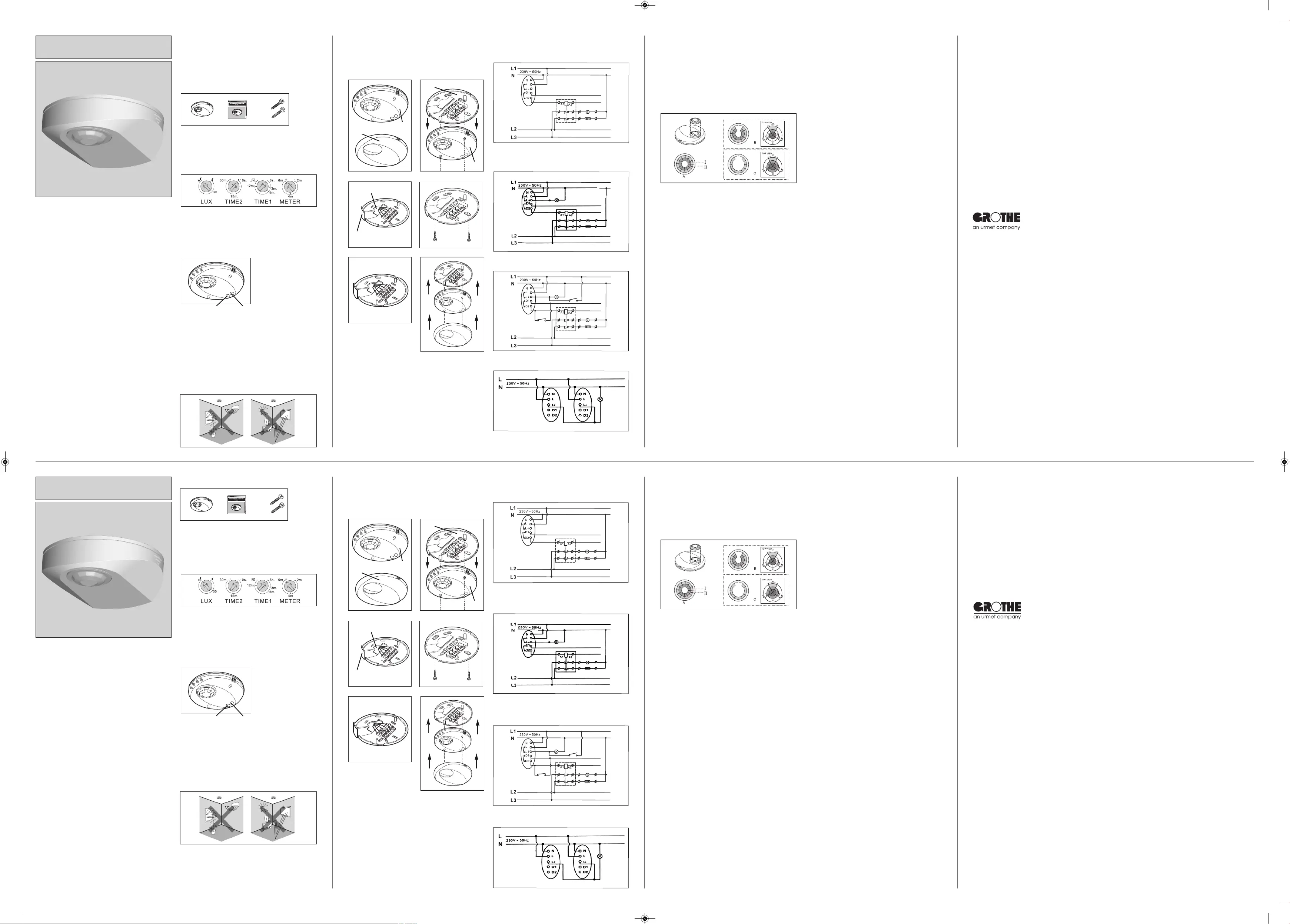

6. Schaltungen

1. McGuard Direktanschluss mit einer Last

2. McGuard Direktanschluss mit zwei Lasten

3

. McGuard kombiniert mit Aus-/Wechselschalter

4

. McGuard Parallelschaltung

7. Einstellung Erfassungsbereich

Aufgrund örtlicher Besonderheiten (z. B. Störquellen im Erfas-

s

ungsbereich) kann es notwendig sein, den Erfassungsbereich

d

es Präsenzmelders einzuschränken.

McGuard

bietet die Möglichkeit der mechanischen und elektroni-

s

chen Erfassungsbereichseinschränkung:

• Erfassungsbereicheinschränkungen mit konfigurierbaren Seg-

m

enten á 30° in zwei Zonen. Schneiden Sie die Segmente heraus,

die überwacht werden sollen.

• Einstellung Reichweite (Bild 1): Durch die Reduzierung der

R

eichweite über den Einstellregler wird ebenfalls die Empfind-

lichkeit bei der Erkennung von Bewegungen reduziert (z.B. auch

A

usblenden kleiner Bewegungen).

Für die Einstellung des Erfassungsbereiches sollte der Zeitregler

auf 6 Sekunden und Helligkeitsregler auf Sonne/Mond gestellt

w

erden.

Bitte beachten

:

N

ach Spannungsunterbrechung (> 1 Sekunde) muss der Präsenz-

m

elder mindestens 3 Minuten aufgewärmt werden, bevor er mit

der eingestellten Empfindlichkeit arbeitet.

In dieser Zeit kann es zu bewegungsunabhängigen Schaltungen

k

ommen. Nach der Aufwärmzeit kann mit Hilfe des Gehtests

d

er Erfassungsbereich durch die oben genannten Möglichkeiten

auf Ihre individuellen Bedürfnisse eingestellt werden.

8. Problembehebung

Verbraucher schaltet nicht ein:

Ü

berprüfen Sie, ob Spannung am Gerät anliegt. Ein Verbraucher

A

usgang 2 (potentialfreier Kontakt) benötigt eine eigene Versor-

gungsspannung.

Ü

berprüfen Sie, ob die Helligkeitseinstellung richtig gewählt

wurde (nur Ausgang 1).

Überprüfen Sie den korrektem Erfassungsbereich.

Verbraucher schaltet im Wechsel ein/aus:

B

eachten Sie, dass sich der Verbraucher nicht Erfassungsbe-

reich des Präsenzmelders befindet.

Achtung

: Bei induktiven Lasten kann es beim Abschalten zu

S

pannungsspitzen kommen, die den Präsenzmelder wieder an-

triggern (Takten).

Bitte verwenden Sie in diesem Fall ein Löschglied, welches paral-

l

el zum Verbraucher geschaltet wird.

Verbraucher schaltet nicht aus:

Überprüfen Sie die Zeiteinstellung und reduzieren Sie diese auf

e

in Minimum (T1/T2)

Falls sich eine bewegende Wärmequelle im Erfassungsbereich

b

efindet, entfernen Sie diese.

9. Technische Daten

Versorgungsspannung: 230 V~, 50/60 Hz

A

usgang 1 potentialgebunden

(

Versorgungsspannung)

Ausgang 2 potentialfrei (keine Versorgungsspannung vorhanden)

N

ennstrom 10 A

S

chaltleistung:………Glühlampen: 2.300 W

E

nergiesparlampe: 250 VA

Halogenhochvoltlampen: 1.000 W

Leuchtstofflampen: 400 W

E

rfassungswinkel: 360°

E

rfassungsbereich einstellbar von 2 m bis max. 6 m

A

nsprechhelligkeit: 5 – 1.000 Lux

A

nsprechempfindlichkeit stufenlos einstellbar

N

achlaufzeit T1: 6 Sek. – 12 Min. einstellbar

T2: 10 Sek. – 30 Min. einstellbar

S

chutzart Sensor: IP 40

10. Gewährleistung des Herstellers

GROTHE GMBH Präsenzmelder sind mit moderner Technik gefer-

t

igt und unterliegen einer 100 % Qualitätskontrolle.

Sollte dennoch ein Mängel an Ihrem Gerät auftreten, leistet die

GROTHE GmbH im nachstehenden Umfang Gewähr.

1.) Unsere Gewährleistung umfasst die Nachbesserung oder

N

eulieferung eines Gerätes, wenn dieses nachweisbar in der

F

unktion oder Materialbeschaffenheit Fehler aufweist.

2

.) Die Gewährleistung bezieht sich nicht auf natürliche Abnut-

zung oder Transportschäden, ferner nicht auf Schäden infolge

der Nichtbeachtung der Einbauhinweise sowie unfachgerechter

I

nstallation.

Die Gewährleistung verliert automatisch ihren Anspruch, wenn

das Gerät nach Fehlerdiagnose geöffnet wurde.

3.) Die Dauer der Gewährleistung beträgt 24 Monate ab Kauf des

G

erätes durch den Endverbraucher. Die Einhaltung der An-

spruchsfrist ist durch Nachweis des Kaufdatums mittels beige-

f

ügter Rechnung, Lieferschein oder ähnlicher Unterlage zu

belegen.

Bitte schicken Sie im Falle eines Mangels das Gerät mit beigefüg-

t

er Mängelbeschreibung an die Verkäuferadresse mit o. g. Bele-

gen zurück

GROTHE GmbH

L

öhestrasse 22

D - 53773 Hennef

i

[email protected]

w

ww.grothe.de

Thank you for choosing the

McGuard

presence sensor from

GROTHE GmbH.

This new generation of presence sensors provides you a better

performance in security and comfort and a quick and easy instal-

lation. With the presence sensor you can control your light, hea-

ting, air condition, alarm systems, etc. individually. No waste of

Energy – get a higher and more secure living standard.

1. Function

The

McGuard

is a presence sensor. If

McGuard

detects a moving

heat source in his detection area (i.e. person) and the brightness

of the surroundings have fallen below the set level of the lux ad-

justment the sensor reacts and switch on the light. If movement is

no longer detected, the light turns off automatically.

McGuard

has two exits:

• Exit 1: light light-intensity intensity-dependent

The exit 1 is dependend from the brightness of the surroundings.

If a person enters the detection area McGuard turns on the light

only when the brightness of the surroundings haven fallen under

the set level of the lux adjustment.

• Exit 2: brightness brightness-independent

The second exit is independent from the brightness and could be

used for control of heating, air condition, alarm systems, etc.

For an example, if somebody enters the detection area the ex-

hauster turns on independent from the brightness of the surroun-

dings.

2. Contents in Package

1 x presence sensor

1 x instruction manual

1 x screws of mounting plate

3. Setting of time, lux and meters

LED-Function

There are two LED indicators, which indicates the status:

Red: LED indicates the circuit of Load 1 (L ) is under working sta-

tus

Yellow: LED indicates the circuit Load 2 (D1 D2) is under working

status

4. Best place for installation

The detecting range depends on the moving-direction and /-

speed

• At a height of 2.4 m (optimum range)

• Centered in room

• Free of vibration

• No direct heat source in detection area

5. Installation

•

Installation and assembly of electrical devices may only carried

o

ut by an electrician !

• Before installing the sensor please switch off the supply vol-

tage!

6. Wiring diagramm

1

. McGuard with one load

2. McGuard with two loads

3. McGuard combined with a change over switch

4. McGuard connected parallel

7. Adjustment of detection area

Y

ou wish to restrict the detection range due to special conditions

a

t the sites.

McGuard provides you one electronical and one mechanical way

to restrict your detection area:

• Lens shield with individual segments of 30°. Cut out the seg-

ments which has to be detected.

• Adjustment of detection range: With the restriction of the de-

tection range the sensivity of movements will also set down

(small movements will not be detected anymore).

For the adjustment of the detection area the time and lux adjust-

ment should be adjusted to 6 sec. and to sun/moon-Symbol.

Please note:

Turn on power at the first time. The Load will be on, after 20 – 40

sec. After this time the load will be off, then there will be no sen-

sivity for approx. 30 – 50 sec. The sensor will warm up now. For

normal operation, please warm up the sensor at least 3 minutes

before proceeding walk test or restoring the power after power

disconnection.

8. Trouble-shooting

Lights do not turn off

:

C

heck the time adjustment and reduce it to the minimum. In case

that a moving object is in the detection area please remove it.

Lights do not turn on

:

Check if bulbs and fixtures are working. Check if all wiring con-

nection is connected correct and the power is connected to the

s

ensor. Check if lux adjustment is adjusted to the desired light

l

evel. Check if detection angel is right to aim the desired area.

Lights turn on and off

:

I

n case that a moving object is in the detection area. Minimize the

d

etection range by using lens shields, etc.

Attention

: If you use fluorescent loads it could happen, that the

presence sensor will be triggered by the voltage peaks. Please

use in this case a capacitor which will be connected parallel.

9. Technical data

Voltage: 230 V~, 50/60 Hz

Exit 1: potential bound (Voltage)

Exit 2: potential free (no Voltage)

Nominal current: 10 A

Switchpower:……light bulbs: 2.300 W

energy saving bulbs: 250 VA

High voltage Halogen bulbs: 1.000 W

Gastubes bulbs: 400 W

Detection angle: 360°

Detection range: reg. from 2 to max. 6m

Detection brightness: 5-1.000 Lux

Detection sensivity: scalable

Timer T1: adjust. from 6 sec. – 12 min.

Timer T2: adjust. from 10 sec. – 30 min.

Tightness Sensor: IP 40

10. Guarantee

G

ROTHE GmbH presence sensor is manufactured according to

t

he latest techniques and subjected to quality control.

If however, a defect should occur, GROTHE GmbH provides a

warranty to the following extent.

1. The warranty covers 24 months from date of purchase of the

device by the final end user. Compliance with the claim deadline

i

s to be demonstrated by voucher of purchase date by means of

a

n included invoice, delivery note, or similar document.

2. The guarantee includes the correction or resupply of a device

(

according to our dicretion) if the function of the device is limited

o

r non existing due to proven material or manufacturing errors.

3. The warranty does not cover damage during the transport. Mo-

reover, damages on account of not following the instruction con-

cerning installation and unprofessional installation of the device.

GROTHE GMBH

Loehestrasse 22

D - 53773 Hennef

Germany

[email protected]

www.grothe.de

McGuard

Präsenzmelder (Aufputz)

G

elbe LED

R

ote LED

Abb. 2

Sensor

Abdeckung

Bodenplatte

Sensor

Montage 1Montage 2

UP-Kabeleinführung

AP-Kabeleinführung

Montage 3

Montage 4

Montage 5

Montage 6

A

b

b

.

3

L

ü

f

t

e

r

He

i

z

u

n

g

S

e

n

s

o

r

L

ü

f

t

e

r

He

i

z

u

n

g

S

e

n

s

o

r

A

b

b

.

4

A

b

b

.

5

L

ü

f

t

e

r

He

i

z

u

n

g

S

e

n

s

o

r

S

e

n

s

o

r

A

b

b

.

6

S

e

n

s

o

r

L

AS

T

A

b

b

.

7

D

McGuard

Presence sensor

(wallmounted)

GB

yellow LED

red LED

Fig. 2

Sensor

Cover

base plate

Sensor

Assembling 1Assembling 2

fm-cable-entry

wm-cable-entry

Assembling 3

Assembling 4

Assembling 5

Assembling 6

F

i

g

.

3

f

a

n

h

e

a

t

e

r

S

e

n

s

o

r

f

a

n

h

e

a

t

e

r

S

e

n

s

o

r

F

i

g

.

4

F

i

g

.

5

f

an

heat

er

S

ens

or

Sensor

F

i

g

.

6

Sensor

LOAD

F

i

g

.

7

Abb. 1

Fig. 1

Bedienungsanleitung_Mc_Guard_AP_2009-11-20_Layout 1 10.06.10 14:57 Seite 1

Produktspezifikationen
