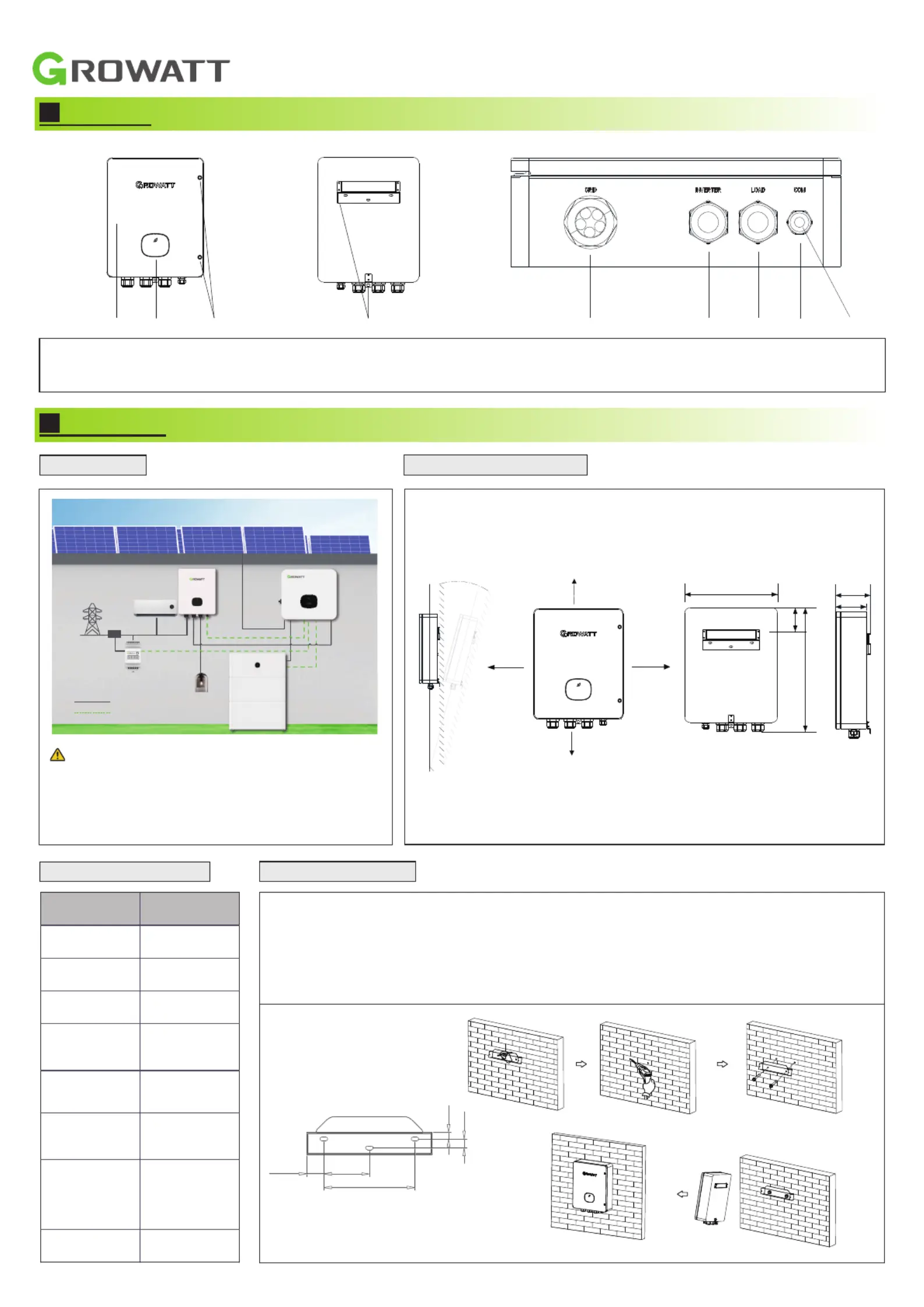

SYN 100-XH-30 Schnellanleitung
Übersicht
Installation
System Übersicht
2.2 Installationsanforderungen
2.1 Elektrische Parameter
1. Wählen Sie einen geeigneten Installationsort, an einer Wand, einem Gestell oder einem Pfahl. Es wird
empfohlen, den SYN 100-XH-30 an einem Ort zu montieren, der vor direkter Sonneneinstrahlung geschützt ist.
2. Um die Wärmeableitung zu gewährleisten, halten Sie bitte einen Abstand von mindestens 300 mm zwischen
dem SYN 100-XH-30 und anderen Gegenständen ein.
3. Positionieren Sie die Montagehalterung an der Wand/am Mast und markieren Sie die Bohrlöcher.
4. Bohren Sie die Löcher und montieren Sie die Halterung. Vergewissern Sie sich, dass die Halterung fest mit
der Montagefläche verbunden ist.
5. Hängen Sie SYN 100-XH-30 an die Halterung.
1 2 3 4 5
6
7 8 9
Normale Lasten
Kritische Lasten
Wechsel-
richter
Batterie
Zähler
Backup
Box
CT
Kommunikationsleitung
Stromkabel
≤15°
≥300
≥300
≥300
≥500
365.0
486.3
92.5
134.7
120.2
Hinweis:
1. Die kritische Lastleistung hängt von der Nennleistung
des Wechselrichters und der Batterie ab
2. Die netzunabhängige Funktion ist nur verfügbar,
wenn der XH-Wechselrichter mit dem APX-
Batteriesystem und der Backup-Box verbunden ist.
Modellname SYN 100-XH-30
Netz Nenn-
Spannung
3W/N/PE
230/400 a.c.V
Bereich der
Netzspannung
312 485 a.c.V～
Max.
-Netzstrom
126 a.c.A
Max.
kontinuierlicher
Netzstrom
90 a.c.A
Netz Nenn-
frequenz
50/60Hz
Netzfrequenz-
bereich
45 65Hz～
Max.kontinuier-
Licher Wechsel-
Richter Ein-
gangsstrom
58 a.c.A
Max. Backup
Ausgangsstrom
58 a.c.A
2.3 Installationsschritte
(1) Vorderseite
(2) LED-Anzeige
(3) Schraube für Vorderseitel
(4) Montagebügel
(9) Wassergeschützte Stecker
(7) Lastanschluss
( )5 Netzanschluss
( )6 Wechselrichter Anschluss
( ) 8 Kommunikationsanschluss
Abmessungen (Einheit: mm)
Einheit: mm
30.5
82
164
12
16
1 2 3 4
5 6
7
2
1
Schraubendreh-
moment
Stromnetzklemmen 26.5 to 31 in*lbs
Erdungsklemme 13 in*lbs
3
SYN 100-XH-30
Netz
Grid
PE
N
L3 L2L1
L1L2
L3
N
PE
L1 L2 L3 N L 1 L2 L3 N L1 L2 L 3 N L1 L2 L3 N
GR ID
BY PASS
IN VE RTER
LO AD
2 4. Benötigte Werkzeuge
Nr. Name Größe Nr.
Name Size
1
Flachschrau-
bendreher
Φ2&5 mm
2 Hammer
/
3 Inbusschlüssel
Φ5 mm
4
Kreuzschrau-
bendreher
Φ5 mm
5
Elektrobohrer
Φ6 mm
6 Abisolierer /
7
Klemmzange
/
3
3
3
33.
.
.
..
Empfohlene Kabelspezifikationen
Die Kabelspezifikationen der SYN 100-XH-30 sind wie folgt, das Kabelende ist jeweils 10 mm abisoliert.
Kabel
Äußerer Kabel
durchmesser
Kabellänge
Netzeingangskabel
4-6 AWG 10 m
Wechselrichter
Eingangskabel
6-8 AWG 20 m
Last Ausgangskabel
6-8 AWG 20 m
Kommunikationskabel 22-26 AWG 20 m
4-6 AWG
10 m
L
10 mm
10 m
4-6 AWG
4-6 AWG
N
10 mm
10 m
PE
10 mm
AC Netz- und Generatorkabel
20 m
6-8 AWG
L
10 mm
20 m
6-8 AWG
6-8 AWG
N
10 mm
20 m
PE
10 mm
AC Last- und
Wechselrichter Kabel
20 m
20m
22-26 AWG
22-26 AWG
L
10 mm
N
10 mm
Kommunikationskabel
3 1. Anschlussanleitung
3.1.1 Anschluss des SYN 100-XH-30 an das Netz
1. Lösen Sie die beiden Schrauben an der oberen Abdeckung des SYN 100-XH-30, öffnen Sie die
obere Abdeckung und entfernen Sie nicht die Abdeckung im Inneren des Geräts
2. Lösen Sie die Kunststoffabdeckung mit der Aufschrift "Grid" gegen den Uhrzeigersinn, entfernen
Sie die fünf wasserdichten Stopfen, und reservieren Sie fünf Löcher.
3. Führen Sie die fünf Stromnetzkabel (L1/L2/L3/N/PE) durch die fünf Löcher und schließen Sie sie
an die Stromnetzeingangsklemme und die Erdungskupferschiene an. Die Schraubendrehmomente
für die Stromnetzklemmen und Erdungsklemmen sind in der folgenden Tabelle aufgeführt.
4. Befestigen Sie abschließend die Kunststoffabdeckung im Uhrzeigersinn. Verkabelung wie in
Abbildung 3 dargestellt.
Hinweis: PE-Kabel müssen in die O-Klemme
in der Zubehörtasche eingesteckt werden,
wie in Abbildung 2 dargestellt.
Anschluss an das Stromnetz
3.1.2 Anschluss des SYN 100-XH-30 an den Wechselrichter
Wenn Sie den SYN 100-XH-30 an den XH-Wechselrichter anschließen, müssen Sie das Netzkabel und das Kommunikationskabel anschließen.
COM Port
XH WR
COM
SYN 100-XH-30
COM
Steuerplatine
RS485 A PIN 23 PIN 3
CN8
RS485 B PIN 24
PIN 4
BOX.EN+ PIN 21 PIN 5
BOX.EN- PIN 22 PIN 6
Schraubendrehmoment
Inverter circuit breaker terminals 17.5 in*lbs
Erdungsklemme 13 in*lbs
Schraubendrehmoment
Lasttrennschalterklemme
17.5 in*lbs
Erdungsklemme 13 in*lbs
Last
L1L2 L3 N
N
L3L2L1PE
PE
Backup Last
SYN 100-XH-30
L1 L2 L3 N L1 L 2 L 3 N L1 L2 L3 N L 1 L2 L3 N
GR ID
BY PASS
IN VE RTER
LO AD
3.1.2.1 Anschluss des AC-Stromkabels:
3.1.2.2 Anschluss der Kommunikationskabel:
1. Lösen Sie die Kunststoffabdeckung mit der Aufschrift "Inverter" gegen
den Uhrzeigersinn, entfernen Sie die fünf wasserdichten Stopfen und legen
Sie fünf Löcher frei.
2. Führen Sie die Kabel der fünf Wechselrichter (L1/L2/L3/N/PE) durch die
fünf Löcher und schließen Sie die Kabel an die Wechselrichter
Schutzschalterklemme und die Erdungskupferschiene an. Die
Schraubendrehmomente für die Klemmen des Leistungsschalters und die
Erdungsklemmen sind in der folgenden Tabelle angegeben.
3. Zum Schluss die Kunststoffabdeckung im Uhrzeigersinn befestigen. Die
Verkabelung ist wie folgt dargestellt:
1. Drehen Sie die Kunststoffabdeckung mit der Aufschrift "COM" auf dem
Gerät gegen den Uhrzeigersinn, entfernen Sie den wasserdichten Stecker
und bereiten Sie eine Öffnung vor.
2. Führen Sie die beiden Kommunikationskabel (A/B) (verdrilltes Kabel wird
empfohlen) und die beiden BOX-EN-Kabel (EN+/EN-) durch das Loch,
schließen Sie sie an die CN8-Klemme der Steuerkarte an, verbinden Sie
das andere Ende des Kabels mit der COM Klemme des Wechselrichters
und ziehen Sie die Schrauben fest. In der folgenden Tabelle sind die
entsprechenden Anschlussstifte aufgeführt. Die Verkabelung ist wie folgt
dargestellt:
3.1.3 Anschluss des SYN 100-XH-30 an den Verbraucher
1. Drehen Sie die Kunststoffabdeckung mit der Aufschrift "Load" gegen
den Uhrzeigersinn, entfernen Sie die fünf wasserdichten Stopfen und
bereiten Sie drei Löcher vor.
2. Führen Sie die fünf Lastkabel (L1/L2/L3/N/PE) durch die fünf Löcher
und schließen Sie sie an die Klemmen des Lasttrennschalters und die
Erdungs-Kupferschiene an. Die Schraubendrehmomente für die
Klemmen des Lasttrennschalters und die Erdungsklemmen sind in der
folgenden Tabelle angegeben.
3. Zum Schluss die Kunststoffabdeckung im Uhrzeigersinn befestigen.
Die Verkabelung ist auf der rechten Seite dargestellt:
Verbindung zum Netz
4
4
4
44.
.
.
. .
LED Beschreibung
System Status
LED Status
Grün
Rot
On-Grid Modus
An
Aus
Back-up Modus
Blinkend (an 1s, aus 1s)
Aus
No Kommunikation mit dem Wechselrichter
Aus
Blinkend (an 1s, aus 1s)
System Fehler Aus An
Firmware upgrade
Wenn die Aktualisierung beginnt, das gelbe Licht 10-20 Sekunden lang an oder aus und
blinkt dann in Abständen von 2 Sekunden (1 Sekunde lang an und 1 Sekunde lang aus).
Anschluss vom Kommunikationskabel zum XH-Wechselrichter
PE
ON
ON
ON
ONON
OFF
OFF
OFF
OFFOFF
Wechselrichter
SYN 100-XH-30
L1 L2 L3 N L 1 L2 L3 N L1 L2 L3 N L1 L2 L3 N
GR ID
BY PASS IN VE RTER LO AD
Anschluss vom AC-Kabel an den XH-Wechselrichter
L1L2 L3 N
Wechselrichter
N
L1 L2
PE
L3
COM
SYN 100-XH-30
L1 L2 L3 N L1 L2 L3 N L 1 L2 L3 N L1 L2 L3 N
GR ID BY PASS
IN VE RTER LOA D
BOX.EN-
BOX.EN+
B
A
CN8
Wechselrichter
1
6
COM
