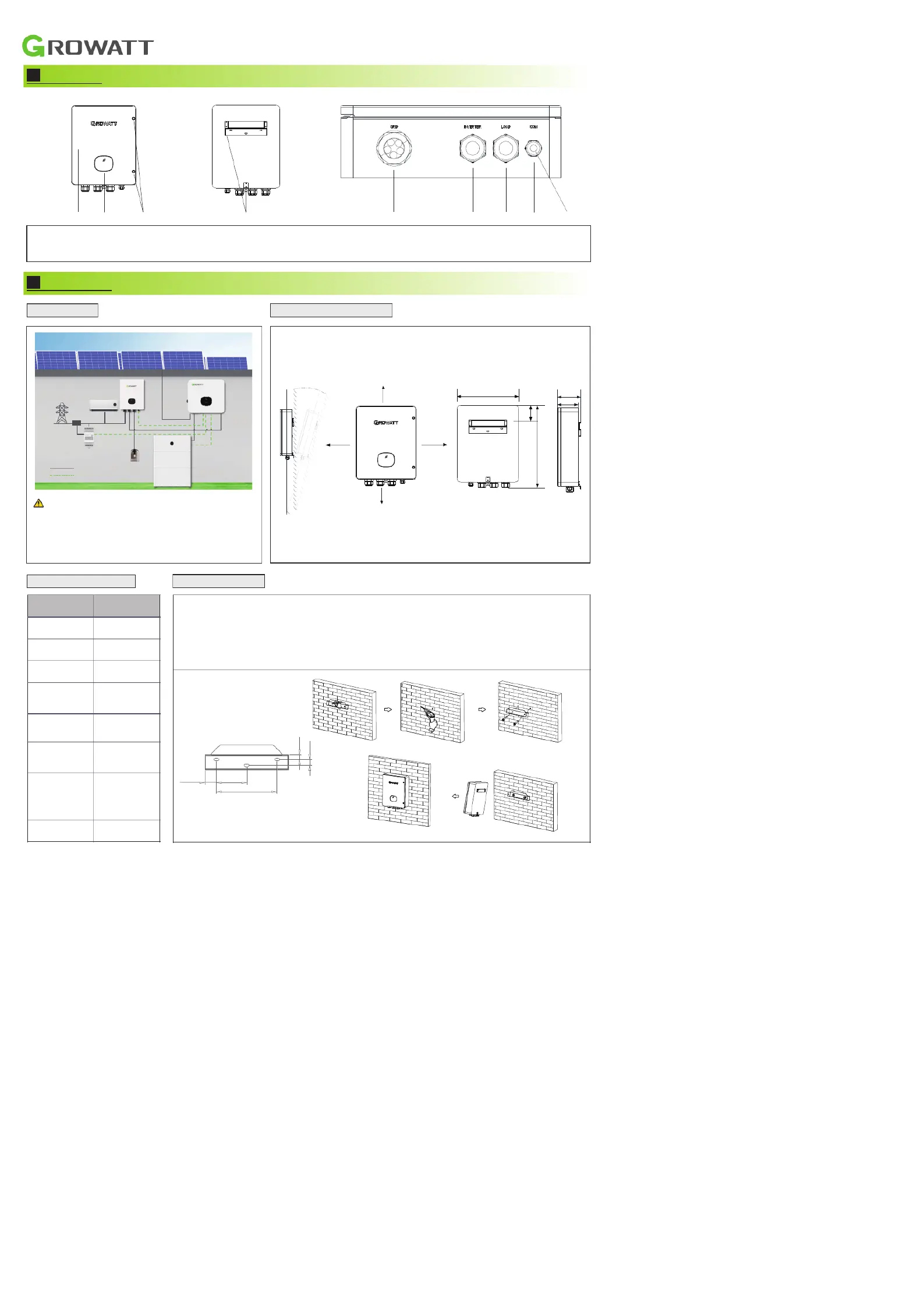

SYN 100-XH-30 Quick Guide

Overview

Installation

System overview

2.2 Installation requirements

2.1 Electrical parameters

1. Choose a suitable installation position. The SYN 100-XH-30 can be mounted on a solid wall, a stud

frame or a pole and keep it free from direct sunlight.

2. To ensure heat dissipation, please maintain at least a 300 mm clearance between the SYN 100-XH-

30 and other objects.

3. Place the mounting bracket against the wall/pole and mark the drilling hole positions.

4. Drill holes and mount the bracket. Ensure that the bracket is securely installed.

5. Install the SYN 100-XH-30 onto the mounting bracket.

12345

6

789

Normal Loads

Critical Loads

Inverter

Battery

Meter

Backup

Box

CT

Communication cable

Power cable

≤15°

≥300

≥300

≥300

≥500

365.0

486.3

92.5

134.7

120.2

Note:

1. The critical load power depends on the power rating

of the inverter and battery.

2. The off-grid function is only available when the XH

inverter is paired with the APX battery system and

the backup box.

Model name

SYN 100-XH-30

Nominal grid

voltage

3W/N/PE

230/400 a.c.V

Range of grid

voltage

312485 a.c.V～

Max. grid

current

125 a.c.A

Max.

continuous

grid current

90 a.c.A

Nominal grid

frequency

50/60Hz

Range of grid

frequency

4565Hz～

Max.

continuous

inverter input

current

58 a.c.A

Max. backup

output current

58 a.c.A

2.3 Installation steps

(1) Front panel

(2) LED indicator

(3) Screw for front panel

(4) Mounting bracket

(9) Waterproof plugs

() 5Gridwiringport

()6 Inverter wiring port

() 7 Loadwiringport

()8 COM wiring port

Dimensions (Unit: mm)

Unit: mm

30.5

82

164

12

16
