Seite 1/10

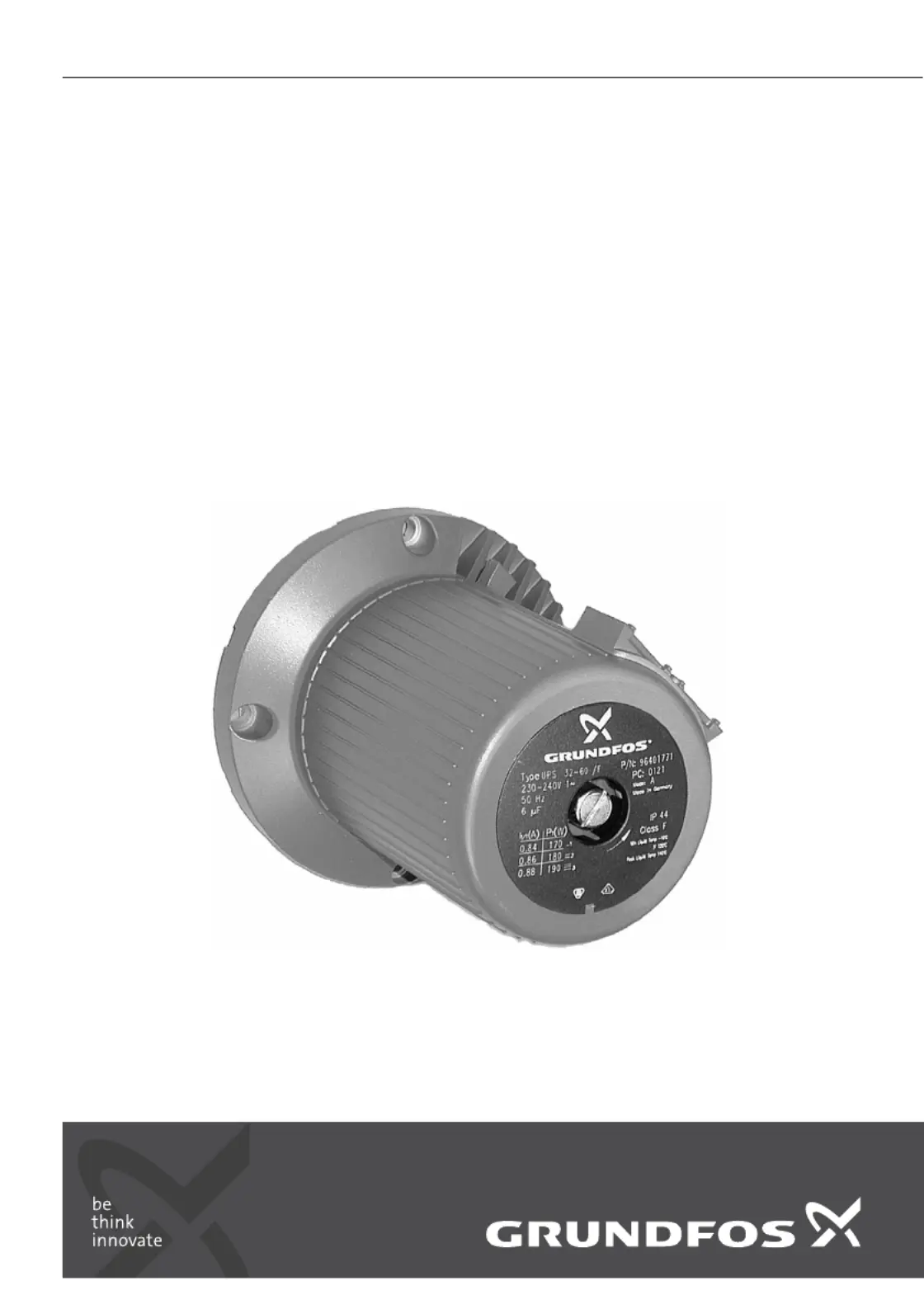

UPS, UPSD Series 200
Pump head
Montage- und Betriebsanleitung
GRUNDFOS ANLEITUNG
Deutsch (DE)
2
Deutsch (DE) Montage- und Betriebsanleitung
Hinweis: Vor der Auswechselung das Leistungs-
schild des bestehenden mit dem des neuen Pum-
penkopfes vergleichen.
Lesen Sie vor der Installation das vorlie-
gende Dokument sorgfältig durch. Die Ins-
tallation und der Betrieb müssen nach den
örtlichen Vorschriften und den Regeln der
Technik erfolgen.
GEFAHR
Warnung vor gefährli-
cher elektr. Spannung
• Tod oder ernsthafte Per-
sonenschäden.
• Vor Beginn jeglicher
Arbeiten an der Pumpe
muss die Stromversor-
gung zur Pumpe abge-
schaltet und gegen
unbeabsichtigtes Wie-
dereinschalten gesi-
chert werden.
WARNUNG
Quetschung der Hände
und Füße
• Tod oder ernsthafte Per-
sonenschäden
• Beim Bewegen des
Pumpenkopfs vorsich-
tig vorgehen. Der Rotor
und das Laufrad sind
nicht fest mit dem Sta-
torgehäuse verbunden.
ACHTUNG
Warnung vor Überdruck
• Leichtere oder mittel-
schwere Personenschä-
den
• Wenn die Inspektions-
schraube gelöst wer-
den soll, stellen Sie
sicher, dass die austre-
tende heiße Flüssigkeit
keine Personen verlet-
zen oder Beschädigun-
gen an Komponenten
verursachen kann.
Deutsch (DE)
3
Auswechselung
1. Versorgungsspannung mit dem externen Netz-
schalter abschalten. Die grüne Meldeleuchte am
Klemmenkasten darf nicht leuchten.
2. Anlage entleeren oder Absperrventile auf Saug-
und Druckseite der Pumpe schließen.
3. Klemmenkastendeckel entfernen.
4. Drehzahlschaltermodul herausziehen.
5. Schrauben, Pos. A und B, Abb. 1, lösen und
abnehmen. Stopfen entfernen und Schraube,
Pos. C, Abb. 2, lösen und abnehmen.
Einphasenpumpen: Kondensatorhalter, Pos. A
und B, Abb. 3, demontieren.
Klemmenkasten abnehmen.
6. Die vier Schrauben, Pos. E, Abb. 4, zur Pum
penkopfbefestigung lösen und abnehmen. Pum-
penkopf abnehmen.
7. Den neuen Pumpenkopf montieren.
8. Die vier Schrauben mit einem Drehmoment-
schlüssel kreuzweise fest anziehen.
Drehmoment:
M8: 15 Nm.
M10: 22 Nm.
9. Klemmenkasten montieren.
Hinweis: Nur Schneidschrauben verwenden.
Es ist sicherzustellen, dass die Erdungs-
schraube, Pos. B, Abb. 1 und 2, ganz nach unten
gedreht ist, damit ein guter Kontakt zwischen
Klemmenkasten und Motor erreicht wird.
Einphasenpumpen: Kondensatorhalter, Pos. A
und B, Abb. 3, montieren.
Den neuen mitgelieferten Stopfen auf die
Schraube, Pos. C, Abb. 2, montieren.
10. Drehzahlschaltermodul einsetzen. Die
gewünschte Drehzahlnummer muss im Fenster
des Klemmenkastendeckels sichtbar sein.
11. Klemmenkastendeckel montieren.
12. Anlage mit dem Fördermedium auffüllen und
entlüften.
Die Pumpe ist selbstentlüftend.
13. Falls erforderlich die Inspektionsschraube,
Pos. D, Abb. 4, zur Drehrichtungsprüfung lösen.
