Typische Anwendungsgebiete
– Überwachung von Gefriergut
– Gebäudeleittechnik, Klimaanlagen
– Qualitätssicherung
– Wissenschaft und Forschung, Labor
– Industrielle Termperaturerfassung
– Raumtemperaturüberwachung und
Steuerung
TEMPERATURSENSOR
Art.-Nr.
www.h-tronic.de
2018
TS7 Edelstahl
1 11 44 41
Der Temperatursensor TS 7 ist auf
Basis eines ICs der Fa.Maxim auf-
gebaut und für einen Temperaturbe-
reich von –55 bis 125°C geeignet.
Der Messfühler mit Silikon-Anschluss-
kabel ist zur Messung im Freien, an
Oberflächen oder in Flüssigkeiten
bestimmt, welche Edelstahl nicht
angreifen.
Technische Daten
– Ausführung:
wasserdichte Edelstahlhülse
(6 mm Ø, Fühler vergossen)
– Anschluss: ca. 2 m Silikonkabel
5 mm Ø, mit RJ45-Stecker
– Messbereich: –55°…125°C,
– Genauigkeit im Bereich
– 55°C… –10°C: +/–2 °C
– 10°C…+85°C: +/–0,5 °C
+ 85°C…+ 125°C: +/–2 °C
Lieber Kunde, danke, dass Sie sich für dieses Produkt entschieden haben!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige
Hinweise zur Inbetriebnahme und Handhabung. Heben Sie deshalb diese
Bedienungsanleitung zum Nachlesen auf!
Lesen Sie diese Anleitung vor Inbetriebnahme sorgfältig durch. Bei Schäden,
die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garan-
tieanspruch. Für Folgeschäden, die daraus resultieren, übernehmen wir keine
Haftung!
BESTIMMUNGSGEMÄSSE VERWENDUNG
HINWEIS ZUM UMWELTSCHUTZ
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den
normalen Haushaltsabfall entsorgt werden, sondern muss an einem
Sammelpunkt für das Recycling von elektrischen und elektronischen
Geräten abgegeben werden.
TEMPERATURSENSOR
TS7 Edelstahl
Der Temperatursensor TS 7 mit Silikon-Anschlusskabel
ist zur Messung im Freien, an Oberflächen oder in nicht
aggressiven Gasen bestimmt. Er ist für einen Temperaturbe-
reich von –55 bis +125 °C geeignet.
Dieser Temperatursensor ist auf Basis von einem IC der Fa. Maxim aufgebaut
und ist für einen Temperaturbereich von –55...+125°C geeignet. Diese Werte
sind Grenzdaten und dürfen nicht überschritten werden, da das Bauteil sonst
Schaden nehmen kann. Der Fühler ist in ein thermisch leitfähiges Edelstahlhülse
mit eingegossen. Dieser Sensor mit Silikon-Anschlusskabel ist zur Messung im
Freien, an Oberflächen oder in Flüssigkeiten bestimmt, welche Edelstahl nicht
angreifen.
Der Temperatursensor TS 7 ist wasserdicht. Um Messfehler zu vermeiden, sind
wie bei allen Temperaturmessungen auch die physikalischen Hintergründe zu
beachten, welche die Präzision der Messung wesentlich mitbestimmen.
Thermischer Übergangswiderstand Messobjekt-Sensor:
Dieser Messfehler tritt vor allem bei Oberflächenmessungen auf. Abhilfe bringt
eine gute thermische Kontaktierung durch Schraubbefestigung des Fühlers und
durch Wärmeleitpaste oder durch Wärmeleitkleber.
Thermische Wärmeableitung Sensor-Umgebungstemperatur:
Bei einer Oberflächenmessungen sollte die Messanordnung zur Umgebung hin
thermisch isoliert werden. Gut geeignet sind beispielsweise Schaumstoff oder
Mineralwolle.

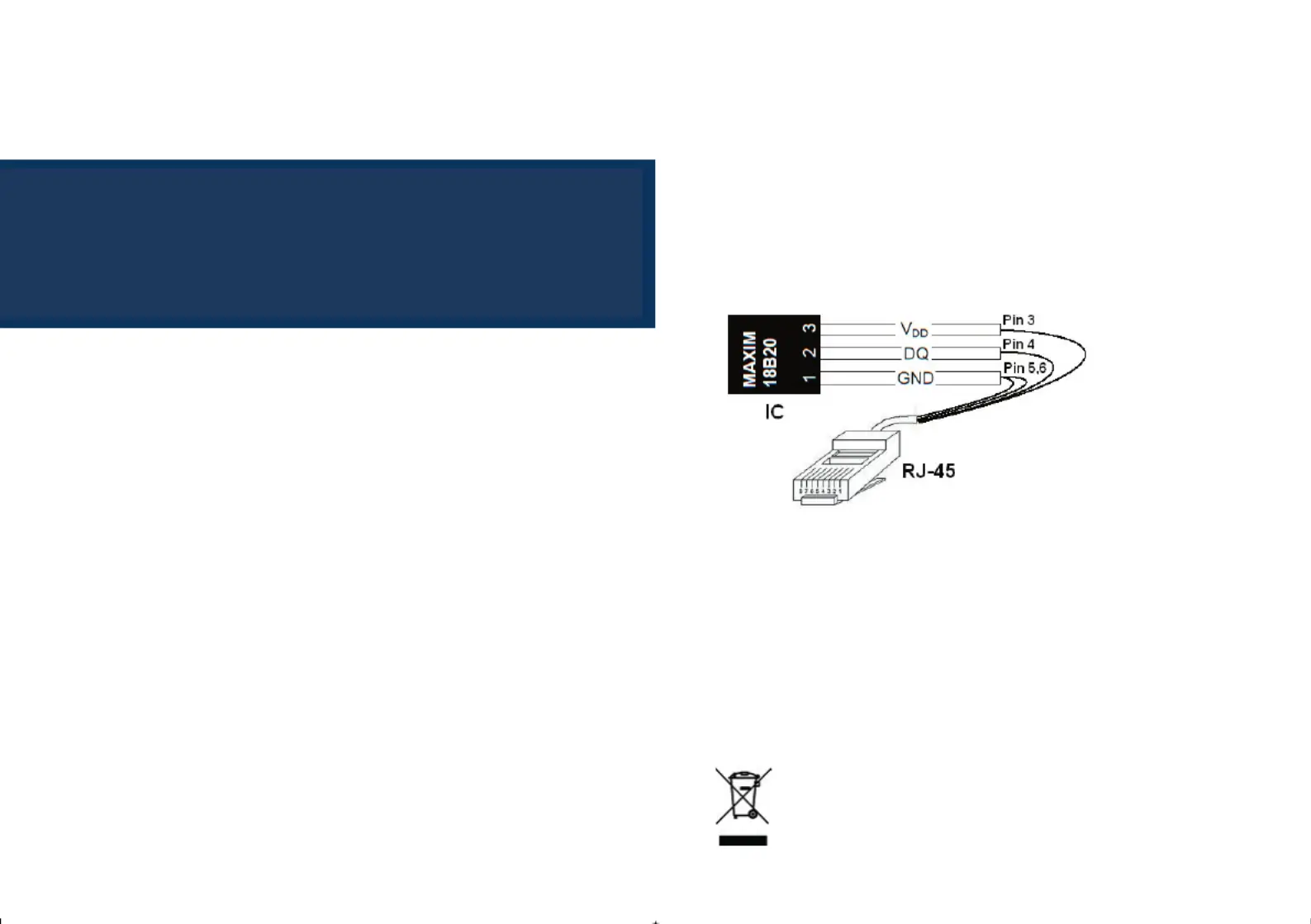

Die Pinbelegung des Sensors sieht wie folgt aus:
Rote Draht - VDD
Schwarzen Draht - GND
Gelb Draht - DATA
Sensor kompatibel zu Temperaturschalter: TS 125 (Art.-Nr. 1114425),
TSM 125 (Art.-Nr. 1114430) und TS 2125 (Art.-Nr. 1114450)
