Description

Voltage control relay EU102 monitors

alternating or direct voltage (terminals 5 and 9).

Parameter setting makes it possible to select :

• operating mode (overvoltage, undervoltage,

voltage band),

• type of signal (DC or AC),

• release and hysteresis thresholds,

• t1 delay type,

• fault storage activation.

Voltage control relay EU102 includes LCD

display at front, two keys and an indicator

light.

Automatic mode

Display shows measured voltage.

If data storage option is activated, pressing the

reset key allows acknowledging faults. The def

indicator light warns of faults. It flickers during

t1 time period and stays permanently lighted

if the fault is not removed.

Display mode

Pressing selectkey for 1 sec allows selecting

display mode. Successive strokes on select

key make it possible to list values of

parameters and display mini/maxi voltage

value measured during fault storage.

16E 6536.d

2

1

3

4

5

6

7

t

tt

reset memo

t

tt

reset memo

1

2

246

246

2

0

L

N

42610

159

u 15...700 VDC

def

EU102

set / resetselect

Programming mode

Pressing simultaneously setand select keys

for 3 seconds makes it possible to enter

programming mode. Progsignal is displayed

for 1 second when entering this mode.

Setkey : used to validate selection

Selectkey : used to scroll various options.

Programming sequence is as follows :

1

Select type of signal

ACor DC.

2

Select operating mode :

overvoltage monitoring (

Up)

undervoltage (Lo)

or band (Up Lo)

3

Select thresholds :

high threshold if

Up or Up Lo

low threshold if Lo or Up Lo

4

Define hysteresis Hys(Volt)

5

Select

t1 delay (second)

6

Select storage mode :

With storage : Yes M

Without storage :No M

7

End.

Confirm programming using set key. select

key makes it possible to modify the various

parameters (steps 1 to 6).

Technical specifications

Electrical characteristics

• Voltage supply : 230V 50/60Hz

• Power consumption : 3VA

Functional characteristics

• Adjustable thresholds :

15 V at 700 V DC

15 V at 480 V AC

• Hysteresis :

5 to 50% of programmed threshold

• Time delay when exceeding threshold (t1)

0,1 to 12 sec

Environment

• Operating temperature : -20°C to +55°C

• Storage temperature : -40°C to +70°C

Connection capacity

• Flexible 0.75 to 4 mm

2

• Rigid 1 to 6 mm

2

246

6E 6536.d

EU102

set / reset

select

def

EU102

¢

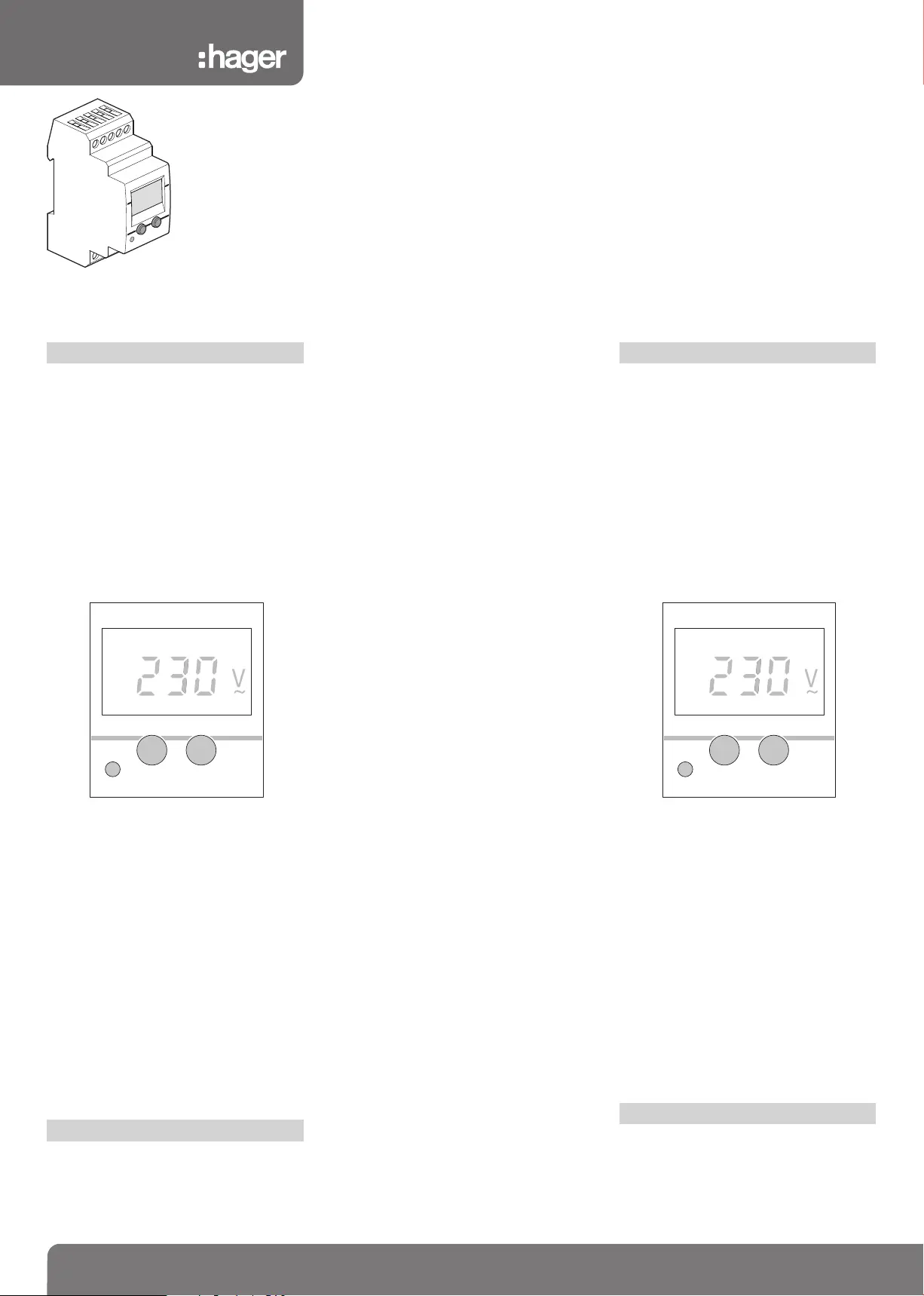

Relais de contrôle de tension monoNotice d’instructions

§

Voltage control relay single phaseUser instructions

£

¶

Présentation du produit

Le relais de contrôle de tension EU102 permet

de surveiller une tension alternative ou continue

(bornes 5 et 9).

Par paramétrage, il est possible de définir :

• le choix du mode de fonctionnement

sur-tension, sous-tension, bande de tension),

• le type de signal (dc ou ac),

• la définition des seuils de déclenchement

et de l’hystérésis,

• le choix de la temporisation t1,

• l’activation de la mémorisation du défaut.

Le relais de contrôle EU102 comporte en face

avant un afficheur LCD, deux touches, et un

voyant.

Mode automatique

L’affichage indique la tension mesurée.

Si l’option mémorisation est activée, un appui

sur la touche resetpermet d’acquiter un

défaut.

Le voyant signale les défauts : il clignote

pendant la durée t1 et est allumé fixe si le

défaut persiste.

Mode visualisation

Un appui sur la touche selectpendant

1 seconde permet de sélectionner le mode

visualisation.

Dans ce mode, des appuis successifs sur la

touche selectpermettent de lister les valeurs

des paramètres et de la tension mini/maxi

mesurée lors de la mémorisation d’un défaut.

set / resetselect

def

Mode programmation

Un appui simultané sur les touches setet select

pendant 3 secondes permet de rentrer dans le

mode programmation. L’entrée dans ce mode est

signalée par l’affichage de Progpendant 1 seconde.

Touche set: pour valider un choix

Touche select: pour faire défiler les différents choix.

Les étapes de programmation sont les suivantes :

1

Choix du type de signal :

ACou DC

2

Choix du mode de fonctionnement, surveillance :

sur-tension (Up)

sous-tension (Lo)

ou bande (Up Lo)

3

Choix des seuils :

seuil haut si

Upou Up Lo

seuil bas si Lo ou Up Lo

4

Définition de l’hystérésis Hys(Volt)

5

Choix de la temporisation t1(en seconde)

6

Choix du mode de mémorisation :

avec mémorisation :

yes M

sans mémorisation : no M

7

Fin.

La programmation doit être confirmée par la touche

set. Avec la touche select, il est possible de

modifier les différents paramètres (étapes 1 à 6).

Spécifications techniques

Caractéristiques électriques

• Tension d’alimentation : 230 V 50/60 Hz

• P ≤ 3 VA

Caractéristiques fonctionnelles

• seuils réglables :

15 V à 700 V DC

15 V à 480 V AC

• Hystérésis :

5 à 50 % du seuil programmé

• Temporisation au franchissement du seuil (t1)

0,1 à 12 s

Environnement

• T° de fonctionnement : -20 °C à +55 °C

• T° stockage : -40 °C à +70 °C

Capacité de raccordement

• souple 0,75 à 4 mm

2

• rigide 1 à 6 mm

2

24 mois contre tous vices de matières ou de fabrication, à partir

de leur date de production. En cas de défectuosité, le produit

doit être remis au grossiste habituel.

La garantie ne joue que si la procédure de retour via l’installateur

et le grossiste est respectée et si après expertise notre service

contrôle qualité ne détecte pas un défaut dû à une mise en

œuvre et/ou une utilisation non conforme aux règles de l’art.

Les remarques éventuelles expliquant la défectuosité devront

accompagner le produit.

°

¢

°

§

Garantie

°

¢

A warranty period of 24 months is offered on hager products,

from date of manufacture, relating to any material of

manufacturing defect. If any product is found to be defective it

must be returned via the installer and supplier (wholesaler).

The warranty is withdrawn if:

- after inspection by hager quality control dept the device is

found to have been installed in a manner which is contrary to

IEE wiring regulations and accepted practice within the

industry at the time of installation.

- the procedure for the return of goods has not been followed.

Explanation of defect must be included when returning goods.

Warranty

°

§
