ea

Télévariateur universel 500W

iz

Universal Remote Control

Dimmer 500W

EVN004

500W 45°C

56

ε

N

L1

L2

L3

+24V s

GND (+24V s)

NL

E1

EVN004

500W 45°C

56

ε

+24V DC

GND

(+24V DC)

NL

E1

N

L1

L2

L3

EVN004

500W 45°C

ε

+24V s

GND (+24V

s

)

E1E2

N

L1

L2

L3

56

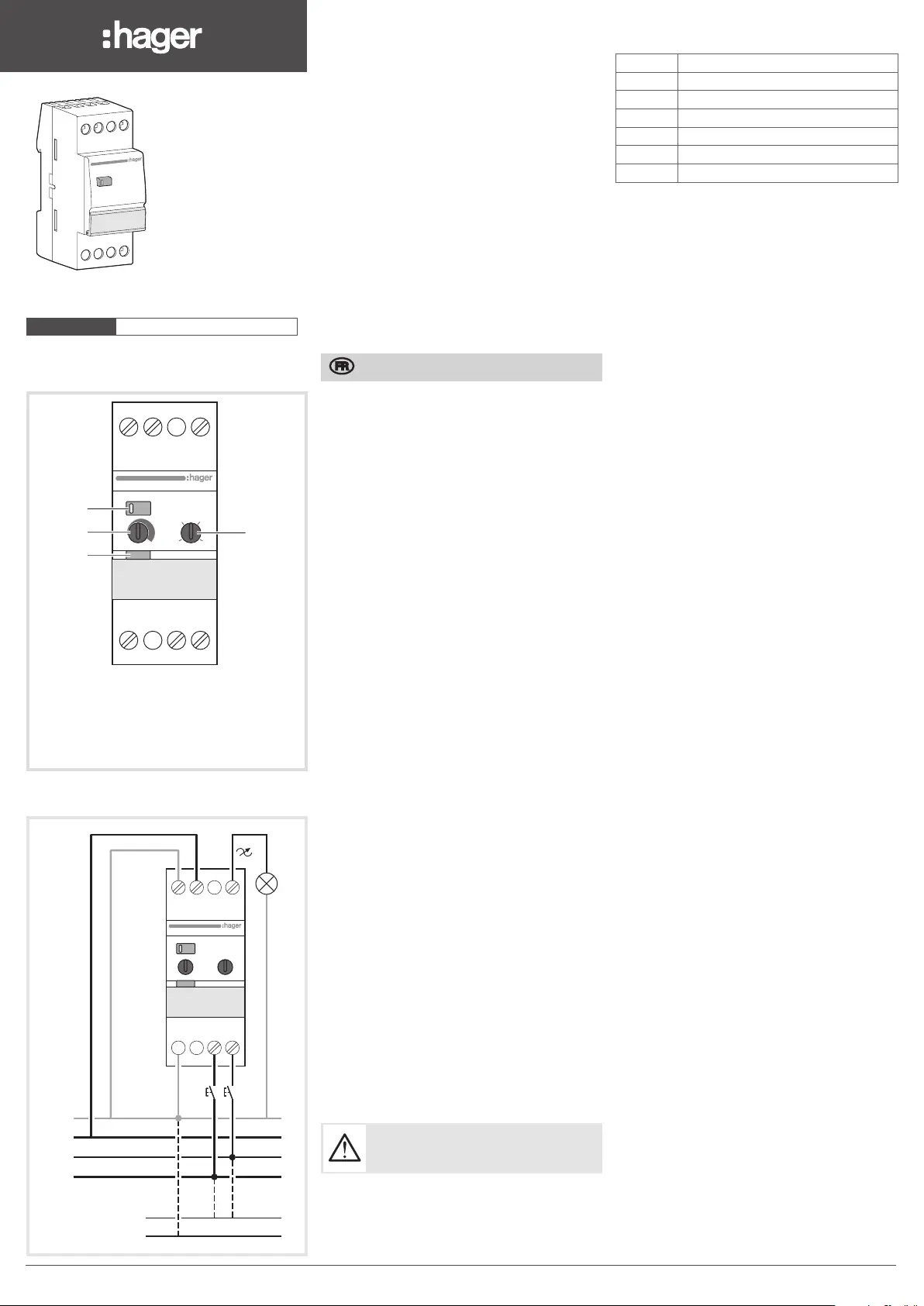

Schéma de raccordement

Connection Diagram

EVN004

500W 45°C

4

1

3

2

EVN004

500W 45°C

NL

E1

4

1

3

2

3

4

2

1

3

2

4

1

1Bouton / Button

2Bouton poussoir / Pushbutton

3Sélecteur (réglage de la fonction) / Selector

(setting feature)

4Potentiomètre (réglage de la durée) /

Potentiometer (time setting)

Présentation visuel produit

Product Visual Presentation

Présentation du produit

et principe de fonctionnement

Le télévariateur EVN004 permet de faire varier la

luminosité d’une charge incandescente, halogène BT

(230V), halogène très basse tension (TBT 12V ou 24V)

avec transformateur électronique ou ferromagnétique,

fluocompacte dimmable avec alimentation intégrée,

lampe LED 230V dimmable avec alimentation

intégrée, lampe LED dimmable très basse tension

(TBT 12V ou 24V) avec transformateur électronique.

Ce produit est un variateur universel à détection

automatique de charges qui dispose d’une

fonction “apprentissage” afin de commander plus

ecacement les lampes fluocompactes et LED 230V.

Le produit dispose également d’un mode “forçage”

qui permet de sélectionner le mode de variation

souhaité.

Le réglage du niveau d’éclairement se fait soit par

le bouton poussoir 2 intégré sur la face avant du

produit, soit par des boutons poussoirs, lumineux ou

standards, raccordés à la borne E1 du produit.

• Par appuis brefs : allumage ou extinction de

l’éclairage

• Par appuis maintenus (à partir de 400ms) : variation

de la luminosité jusqu’au niveau minimum ou

maximum. Le sens de la variation est inversé à

chaque nouvel appui maintenu.

• Par doubles appuis brefs : rappel du niveau 100%.

Apprentissage de la charge

L’apprentissage de la charge permet de détecter les

caractéristiques de la charge pour la commander plus

ecacement :

• appuyer 10 s. sur le bouton poussoir jusqu’à ce

que la charge clignote une fois. Pendant l'appui, la

charge peut clignoter.

• faire un appui bref sur le bouton poussoir pour

lancer l’apprentissage. Cette opération dure environ

30 s. et fait varier le niveau d’éclairement.

• après cet apprentissage, la charge s’allume au

niveau maximum et clignote une fois pour signaler

que l’apprentissage est terminé.

Selon la charge raccordée, le niveau d’éclairement

minimum peut être modifié.

Retour usine (mode automatique)

Si une charge conventionnelle est à nouveau installée,

il est possible de revenir dans le mode

de variation “usine” : après l’appui de 10 s., faire

2 appuis brefs. Le produit confirmera le retour usine

en faisant clignoter la charge deux fois.

Si aucune action n’est eectuée 10 s. après l’appui

long, le produit retourne dans le mode de variation

précédent.

Ce mode est le plus adapté aux charges

conventionnelles.

Forçage du mode de variation

CouleursModes

JauneFluocompactes *

Violet

Charges capacitives (CFL)

BleuCharges inductives

RougeCharge LED

VertApprentissage de la charge (CFL + LED)

BlancRetour usine (mode automatique)

Faire un appui long sur le bouton 1 jusqu’à ce que le

témoin lumineux clignote.

Faire un/plusieurs appuis brefs pour sélectionner le

mode de variation souhaité :

* lors de la validation du mode “Jaune”, l’éclairage

peut être perturbé quelques instants. Le variateur

adapte ses caractéristiques aux lampes raccordées.

Faire un appui long sur le bouton 1 pour valider

le mode sélectionné, le témoin lumineux cesse de

clignoter.

Si aucune action n’est eectuée 2 minutes après

l’appui long, le produit retourne dans le mode de

variation précédent.

Si le mode validé est incompatible avec la charge

raccordée, le variateur revient automatiquement en

mode “usine”.

Consulter le mode de variation

en cours

Un simple appui bref sur le bouton 1 permet de

consulter le mode de variation en cours.

Fonctions confort

Le EVN004 propose des fonctions “confort”

sélectionnables grâce au sélecteur 3.

Ces fonctions sont activées par un appui sur le

bouton poussoir 6.

Les fonctions disponibles sont :

1- Scène : le produit permet de mémoriser un niveau

d’éclairement par appui maintenu sur le bouton

poussoir 6. Un appui bref sur ce bouton permet

de rappeler le niveau mémorisé.

2- Scène temporisée : cette fonction permet de

rappeler le niveau d’éclairement mémorisé pendant

une durée déterminée à l’aide du potentiomètre

4. Après cette temporisation, la lumière s’éteint.

La mémorisation du niveau d’éclairement est

eectuée grâce à un appui long sur le bouton

poussoir 6 raccordé à la borne E2 du produit.

3- Extinction progressive : la luminosité décroit

progressivement jusqu’à extinction. Cette durée est

ajustable à l’aide du potentiomètre 4 (de 0 à 90

minutes à partir de 100%).

A la prochaine commande, l’allumage sera

progressif à partir du niveau d’éclairement

minimum afin d’éviter l’éblouissement.

4- Veilleuse : la luminosité est maintenue à 30%

pendant une durée déterminée à l’aide du

potentiomètre 4 (de 0 à 90 minutes). Après ce

temps, la lumière s’éteint.

Recommandations de mise en œuvre

Installer le produit dans le bas de l’armoire pour éviter

une température de fonctionnement trop élevée.

Nous recommandons de séparer les variateurs

EVN004 des appareils électromécaniques de forte

puissance (contacteurs, disjoncteurs).

Protection contre la surchaue

ou contre les surcharges

En cas de surchaue ou surcharge, la puissance

disponible est automatiquement réduite.

Pour remédier à ce phénomène :

• adapter ou diminuer la charge raccordée sur la

sortie du variateur,

• diminuer la température du produit et celle de

l’enveloppe en insérant des intercalaires de

dissipation (ex : LZ060) de part et d’autre du

variateur EVN004 et en assurant une bonne

ventilation,

En cas de court-circuit ou de surcharge trop

importante, la charge n’est plus commandée.

6LE003278A

échelle 100%

EVN002

500

W 45°C

NL

E1

EVN002

500

W 45°C

NL

E1

16LE003278A

Une charge doit être raccordée

afin de procéder à l’apprentissage

de la charge ou au retour usine.

A

EVN004
