108/2015 - 6LE001409AElcom Kommunikation GmbH - Gottfried-Leibniz-Str. 1 - D-74172 Neckarsulm - www.hager.com
6LE001409A
£
REU511X
Audio-/Video-Modul EB 2Draht

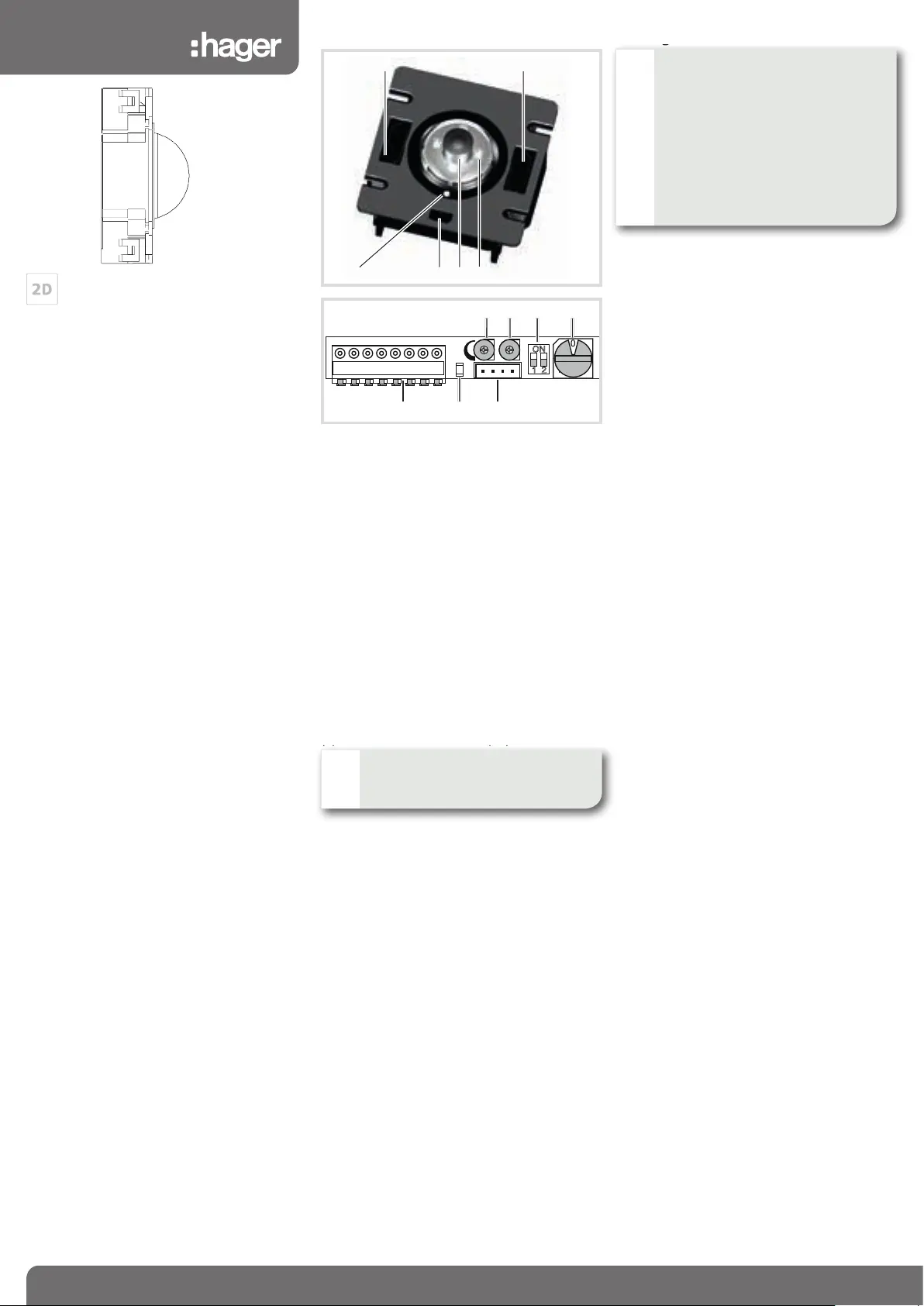

Geräteaufbau (Bild 1 und 2)
(1)(2)(3)(4)
(5)(5)
1
XXLLTTHH
12
ON
2
(6)(7)(8)
(12)(11)(10)(9)
(1) Kamera-Feststellschraube
(2) Mikrofon
(3) Kamera
(4) Infrarotbeleuchtung
(5) Lautsprecher
(6) Anschlussklemmen
Klemme X/X:
2Draht-Busleitung
Klemme L/L:
Lichttaster Anschluss
Klemme T/T:
potenzialfreier Türöffner Schaltkontakt
Klemme H/H:
Kameraheizung
(7) Status-LED – signalisiert aktiven Zustand
(8) Anschluss für Taster-Expander (REH311X)
(9) Drehschalter Türadresse (rot)
(9)
Drehschalter Türadresse (rot)
ACHTUNG!
Adressen dürfen im Strang nicht
doppelt vergeben werden.
ç
(10) Betriebsartschalter
Schalter 1:
Türöffner jederzeit on/off (nur in Eintür-Anlagen)
Schalter 2:
Quittierungstöne on/off
(11) Lautstärkeregler
(12) Mikrofonregler
Montage und elektrischer Anschluss
Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren
spannungsführender Teile in der Ein-
bauumgebung!
Elektrischer Schlag kann zum Tod
führen!
Vor Arbeiten an Gerät oder Last alle
zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende
Teile in der Umgebung abdecken!
ç
Die empfohlene Einbauhöhe beträgt ca. 1,5 m.
Montageort so wählen, dass direkte Sonnenein-
strahlung und Gegenlicht vermieden werden,
sowie helle Leuchten oder andere Lichtquellen
die Kameraübertragung nicht stören.
Hintergründe mit großer Helligkeit, starken Kon-
trasten oder Refl ektionen mindern die Bildquali-
tät.
Bei Dunkelheit und eingeschalteter Kamera-
Infrarot-Gesichtsfeld-Ausleuchtung werden
Schwarzweißbilder mit einer Reichweite von ca.
0,7 m übertragen. Eine Eingangsbeleuchtung
oberhalb der Kamera ermöglicht bei Dunkelheit
Farbbilder.
P
P
P
P
Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen
nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schä-
den am Gerät, Brand oder andere Gefahren ent-
stehen.
Bei Installation und Leitungsverlegung die für
SELV-Stromkreise geltenden Vorschriften und
Normen einhalten.
Diese Anleitung ist Bestandteil des Produktes
und muss beim Endkunden verbleiben.
