01

Sicherheitshinweise

Einbau und Montage elektrischer Geräte

dürfen nur durch eine Elektrofachkraft ge-

mäß den einschlägigen Installationsnor-

men, Richtlinien, Bestimmungen, Sicher-

heits- und Unfallverhütungsvorschriften

des Landes erfolgen.

Bei Installation und Leitungsverlegung die

für SELV-Stromkreise geltenden Vorschrif-

ten und Normen einhalten.

Diese Anleitung ist Bestandteil des Pro-

duktes und muss beim Endkunden ver-

bleiben.

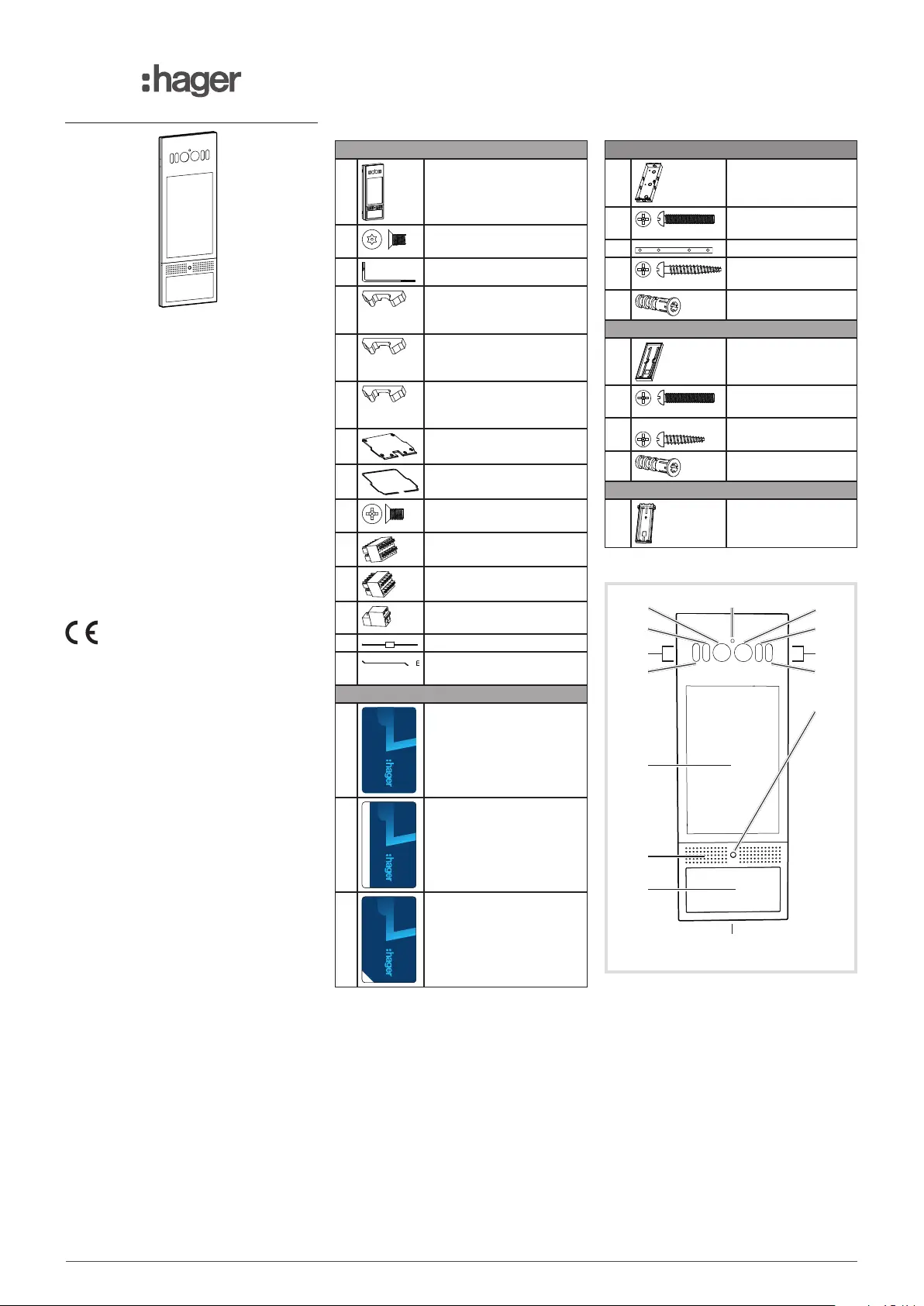

Lieferumfang

Außenstation

1x

Außenstation

1x

Torx TR10 Sicherungs-

schraube M3x6 mm

1x

Torx TR10 Schlüssel

2x

Leitungseinführungs-

Dichtung selbstklebend

klein

2x

Leitungseinführungs-

Dichtung selbstklebend

mittel

2x

Leitungseinführungs-

Dichtung selbstklebend

groß

1x

Anschlussraum-Abdeck-

platte

1x

Anschlussraum-Dichtung

6xPH2 Kreuzschraube

M3x4 mm für Abdeckplatte

1x

Anschlussklemmblock 2 x

6 PIN

1x

Anschlussklemmblock 2 x

5 PIN

1x

Anschlussklemmblock 2

PIN

3x

Diode

1x

Anschlussklemmblock

Abziehhilfe-Werkzeug

RFID Karten

1x

RFID Benutzer-Karte

Zur Nachbestellung:

RTH303X (3 Stück)

RTH310X (10 Stück)

1x

RFID Registrierungs-Karte

1x

RFID Kongurations-Karte

Optionales Zubehör, Lieferumfang

Einbaugehäuse Unterputz UP, RTW021X

1x

Einbaugehäuse UP

4x

PH2 Kreuzschraube

M4x40 mm

2x

Putzanschläge

4x

PH2 Kreuzschraube

4x35 mm

4x

Dübel Ø 6 mm

Einbaugehäuse Aufputz AP, RTW121X

1x

Einbaugehäuse AP

2x

PH2 Kreuzschraube

M4x30 mm

4x

PH2 Kreuzschraube

4x20 mm

4x

Dübel Ø 6 mm

Einbaugehäuse Hohlwand HW, RTW022X

1x

Einbaugehäuse HW

Geräteaufbau

(11)

(8)

(7)

(4)

(5)

(3)

(1)

(4)

(5)

(6)

(6)

(9)

(10)

(2)

Bild 1: Frontseite Außenstation

(1) Hauptkamera

(2) Dämmerungssensor für die Zuschaltung

der IR-LED

(3) Kamera zur Gesichtserkennung

(4) IR-LED für die Unterstützung der Ge-

sichtserkennung

(5) Mikrofone

(6) Weißlicht LED zur Nachtsicht

(7) Touchscreen

(8) Lautsprecher

(9) RFID Karten-Lesegerät

(10) Sicherungsschraube der Außenstation

(11) Bewegungssensor

e

RTQ520X, RTQ521X

Elcom motion

6LE008976A
