Schalt- und

Meldegeräte

Typen SBx/SFx SBx SBx

Anzahl Pole 1P - 2P - 3P - 4P

Baugrösse 16 A bis 32 A 40 A und 63 A 80 A bis 125 A

Normen IEC 60947-3 OK OK OK

EN 60669-2-4 OK OK OK

OK OK OK

Thermischer Strom Ith (40°) 16 A 25 A 32 A 40 A 63 A 80 A 100 A 125 A

Frequenz 50/60 Hz 50/60 Hz 50/60 Hz

Isolationsspannung (Ui) 440 V 440 V 440 V

Stossspannungsfestigkeit (Uimp) 3 KV 6 KV 6 KV

Verschmutzungsgrad 3 (SB)/2 (SF) 3 3

Temperatur Betrieb -20 °C bis +50 °C -20 °C bis +50°C -20 °C bis +50°C

Temperatur Lagerung -40 °C bis +80°C -40 °C bis +80°C -40 °C bis +80°C

Elektrische Eigenschaften

Nennstrom (In)

Kurzschlusskennlinie

Mechanische Eigenschaften

Nennspannung Klasse

400 V AC AC 21 A 16 A 25 A 32 A 40 A 63 A 80 A 100 A 125 A

400 V AC AC 22 A 16 A 25 A 32 A 40 A 63 A 80 A 100 A 125 A

400 V AC AC 23 A 10 A 40 A 40 A

Bemessungskurzzeitstrom-

festigkeit Icw pro Sekunde

IEC 60947-3 240 A 375 A 480 A 600 A 945 A 960 A 1200 A

1500 A

Kurzschlussfestigkeit EN 60669-2-4 3 kA 6 kA -

Maximaler Querschnitt Draht 16 mm² 25 mm² 50 mm²

Maximaler Querschnitt Litze 10 mm² 16 mm² 35 mm²

Drehmoment 1.8 Nm 2.8 Nm 3.6 Nm

Art der Verbindung Stift-Phasenschienen Gabel-Phasenschienen

Dicke Phasenschiene - 1 bis 1.5 mm 1.5 bis 2 mm

Schutzart IP20 IP20 IP20

Lebensdauer: mechanische Schaltspiele 100 000 30 000 20 000

Lebensdauer: elektrische Schaltspiele 25 000 5 000 2 500

Modulare Aus- und Wechselschalter

311

Technische Änderungen vorbehalten

Schalt- und

Meldegeräte

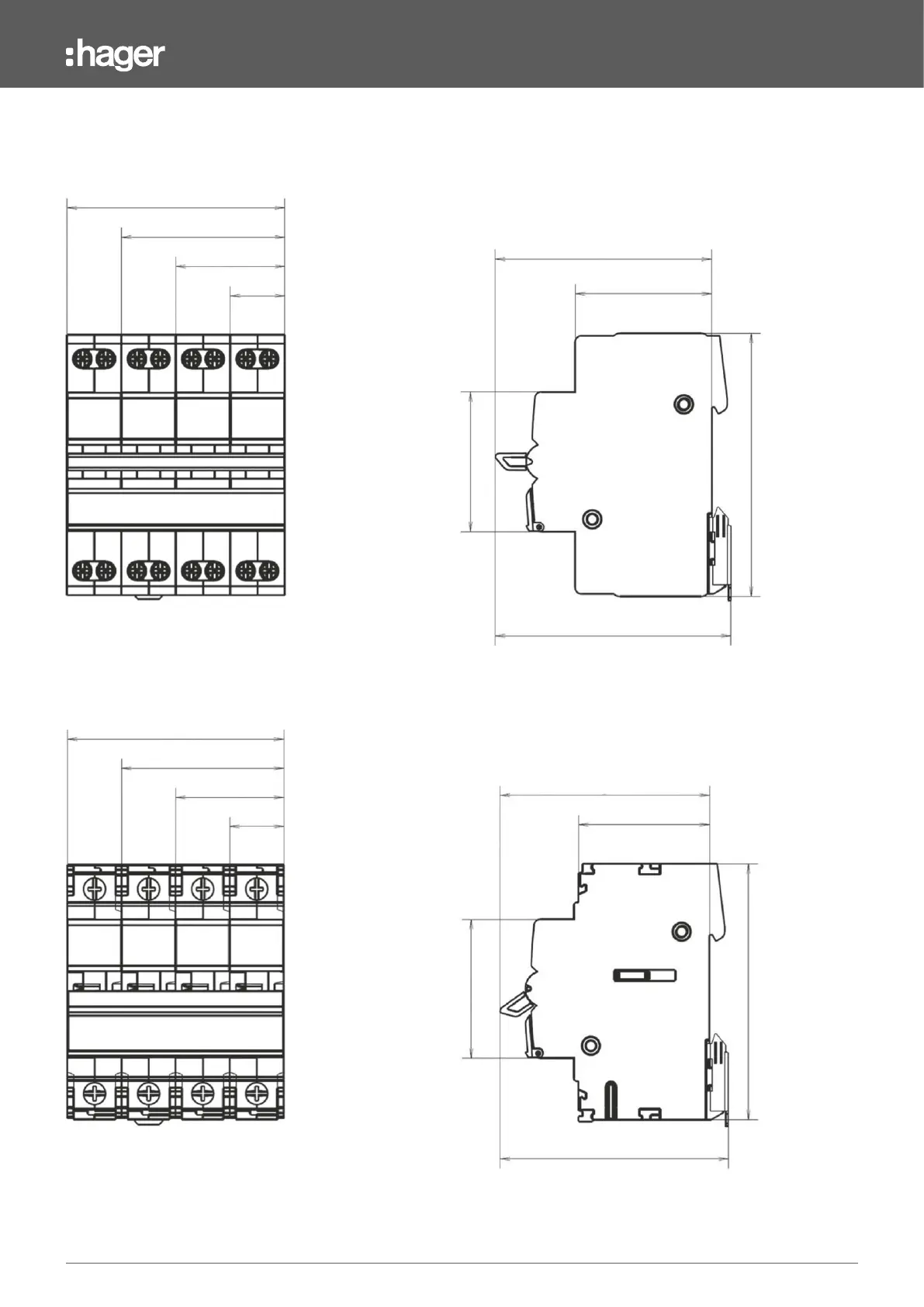

Abmessungen (mm)

Baugrösse 16 bis 32 A

Baugrösse 40 bis 125 A

4 ❚

69,8

67,9

74,1

42,5

4 ❚

3 ❚

2 ❚

1 ❚

17,5

1 ❚

17,5

84,7

4545

Modulare Aus- und Wechselschalter

Produktspezifikationen

Marke:	Hager
Kategorie:	Nicht kategorisiert
Modell:	SK202
Tiefe:	64 mm
Produktfarbe:	Grau
Internationale Schutzart (IP-Code):	IP20
Höhe:	85 mm
AC Eingangsspannung:	400 V
Typ:	Drehschalter
Anzahl der Pole:	3P
