6T7379B1

6T7379B

TJA450

ia

Serveur local domovea

ye

Lokal Server domovea

rz

Local server domovea

A

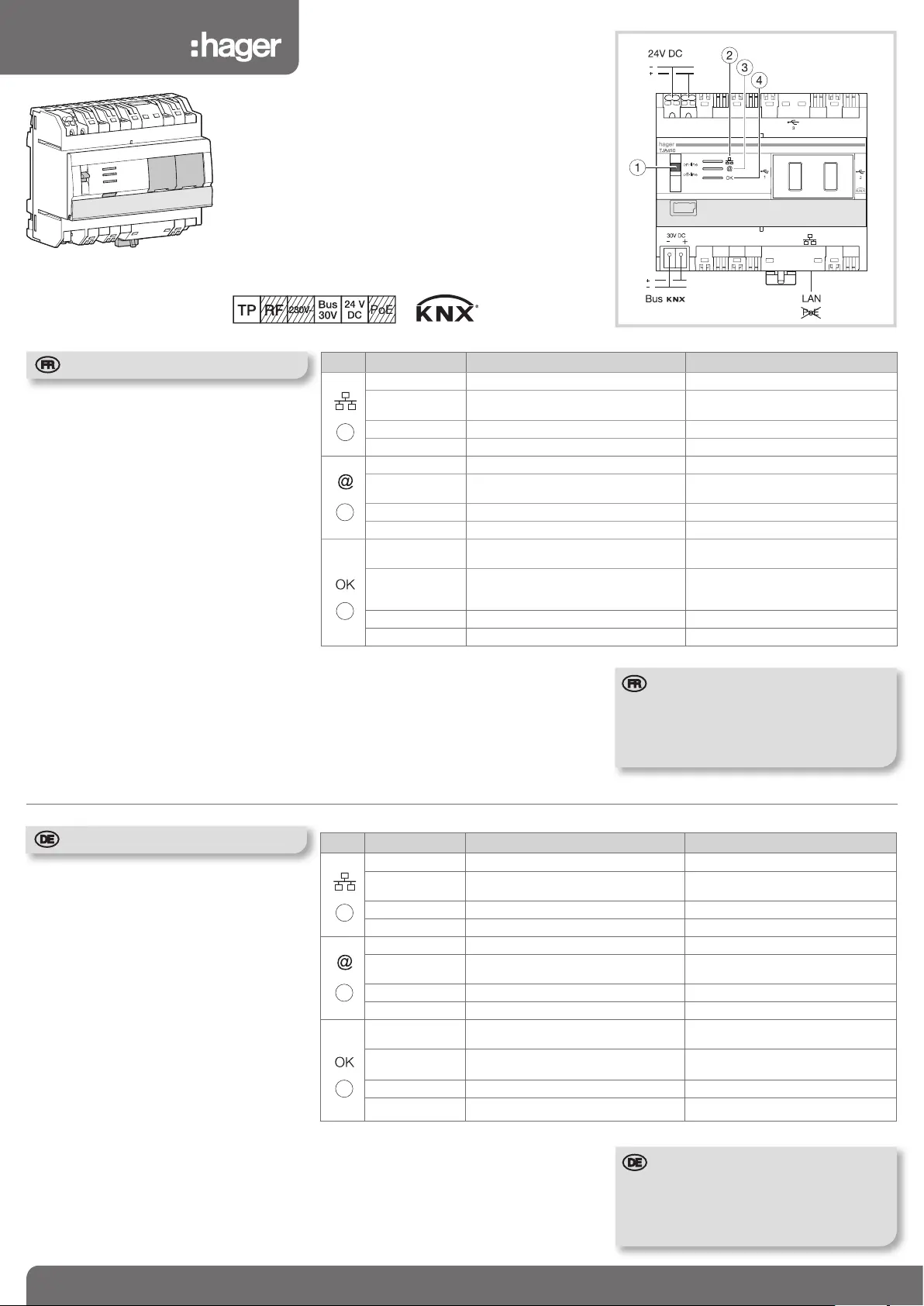

Le TJA450 est une interface entre le bus KNX et le

réseau local Ethernet de la maison.

Logiciel

Le TJA450 est équipé du logiciel serveur domovea.

Il fonctionne en liaison avec des clients IP

installés sur des équipements Windows XP,

Windows Vista, Windows 7 ou Windows Media

Center.

Mise en oeuvre

1. Connecter l'alimentation 24V DC

2. Connecter le Bus KNX 30V DC

3. Connecter le câble Ethernet (Réseau local).

Installation avec serveur DHCP

Placer le commutateur 1 en position “on-line”.

Le TJA450 attend une adresse IP provenant

du serveur DHCP. Pendant cette période

d'attente, la LED 2 est verte clignotante.

Une fois l'adresse IP reçue, la LED 2 s'allume au

vert fi xe.

Installation sans serveur DHCP

Placer le commutateur 1 en position “on line”

ou en position “off-line”. Après 40 secondes,

pendant lesquelles la LED 2 est verte clignotante,

le TJA450 prend automatiquement l'adresse IP

192.168.0.253 (adresse IP par défaut).

Installation

Installer de préférence le TJA450 dans le coffret VDI

de votre installation. Dans le cas où l'installation ne

comporte pas de coffret VDI, veiller à respecter la

séparation courant fort / courant faible.

A Attention!

- Appareil à installer uniquement par un installateur

électricien.

- Ne pas installer ce module à l’extérieur du

bâtiment.

- PoE interdit.

Etat LEDSignifi cationCorrection du défaut

2

3

4

EteinteCâble réseau débranchéConnecter le câble réseau

Rouge fi xeConfl it d'adresse IPVérifi er les adresses IP utilisées sur le

réseau

Vert clignotanteAttente adresse IP du serveur DHCP/

Vert fi xeAdresse IP reçue/

2

3

4

EteinteCâble réseau débranchéConnecter le câble réseau

Rouge fi xePortail non accessible ou connexion

refusée

Vérifi er l'accès internet

Vert clignotanteConnexion au portail en cours/

Vert fi xeConnexion au portail établie/

2

3

4

Rouge clignotantProblème d'alimentationVérifi er l'alimentation

Rouge fi xeDéfaut logiciel d'applicationEffectuer une réinitialisation du TJA450.

Si le défaut persiste, contacter

l'assistance technique Hager

Vert clignotanteServeur domovea en cours de démarrage/

Vert fi xeServeur domovea opérationnel/

E

Das Gerät TJA450 ist eine Schnittstelle zwischen

dem KNX-Bus und einem Ethernet-Netzwerk.

Software

Der TJA450 ist mit der Server-Software

domovea ausgerüstet.

Er kann mit IP-Clients betrieben werden, die auf

PCs mit den Betriebssystemen Windows XP,

Windows Vista, Windows 7 oder Windows Media

Center ausgerüstet sind.

Einbau

1. 24V DC-Speisung anschließen

2. KNX-Bus (30V DC) anschließen

3. Ethernet-Netzwerkkabel anschließen (LAN).

Installation mit DHCP-Server

Schalter 1 auf “Online“ stellen. Der TJA450

erwartet eine IP-Adresse vom DHCP-Server

Während dieser Wartezeit blinkt die LED 2grü n.

Nach Empfang der IP-Adresse leuchtet die LED 2

permanent grü n.

Installation ohne DHCP-Server

Schalter 1auf “Online” oder “Offl ine” stellen.

Nach 40 Sekunden, während die LED 2grü n

blinkt, ü bernimmt der TJA450 automatisch die IP-

Adresse IP 192.168.0.253 (Default-IPAdresse).

Installation im Verteiler

Der TJA450 ist vorzugsweise im VDI-Feld Ihrer

Anlage zu installieren. Sollte die Anlage kein VDI-

Feld beinhalten, ist auf die Trennung zwischen

Stark- und Schwachstrom zu achten.

E Achtung!

- Einbau und Montage du¨rfen nur durch eine

Elektrofachkraft erfolgen.

- Gerät nicht fu¨r die Verwendung im Freien

umbauen.

- PoE verboten.

Zustand LEDBedeutungFehlerbeseitigung

2

3

4

Leuchtet nichtKeine NetzwerkverbindungNetzwerkkabel anschließen

Rot permanentIP-Adressen-Konfl iktÜberprü fen Sie die im Netzwerk

verwendeten IP-Adressen

Grü n blinkendWarten auf IP-Adresse vom DHCP-Server/

Grü n permanentIP-Adresse erhalten/

2

3

4

Leuchtet nichtKeine NetzwerkverbindungNetzwerkkabel anschließen

Rot permanentPortal nicht zugänglich oder Zugriff

verweigert

Internetzugang ü berprü fen

Grü n blinkendVerbindung zum Portal wird aufgebaut/

Grü n permanentVerbindung zum Portal hergestellt/

2

3

4

Rot blinkendStromversorgungsproblemStromversorgung ü berprü fen

Rot permanentGerät defektTechnischen Kundenservice von Hager

benachrichtigen

Grü n blinkenddomovea-Server wird gestartet/

Grü n permanentdomovea-Server betriebsbereit/
