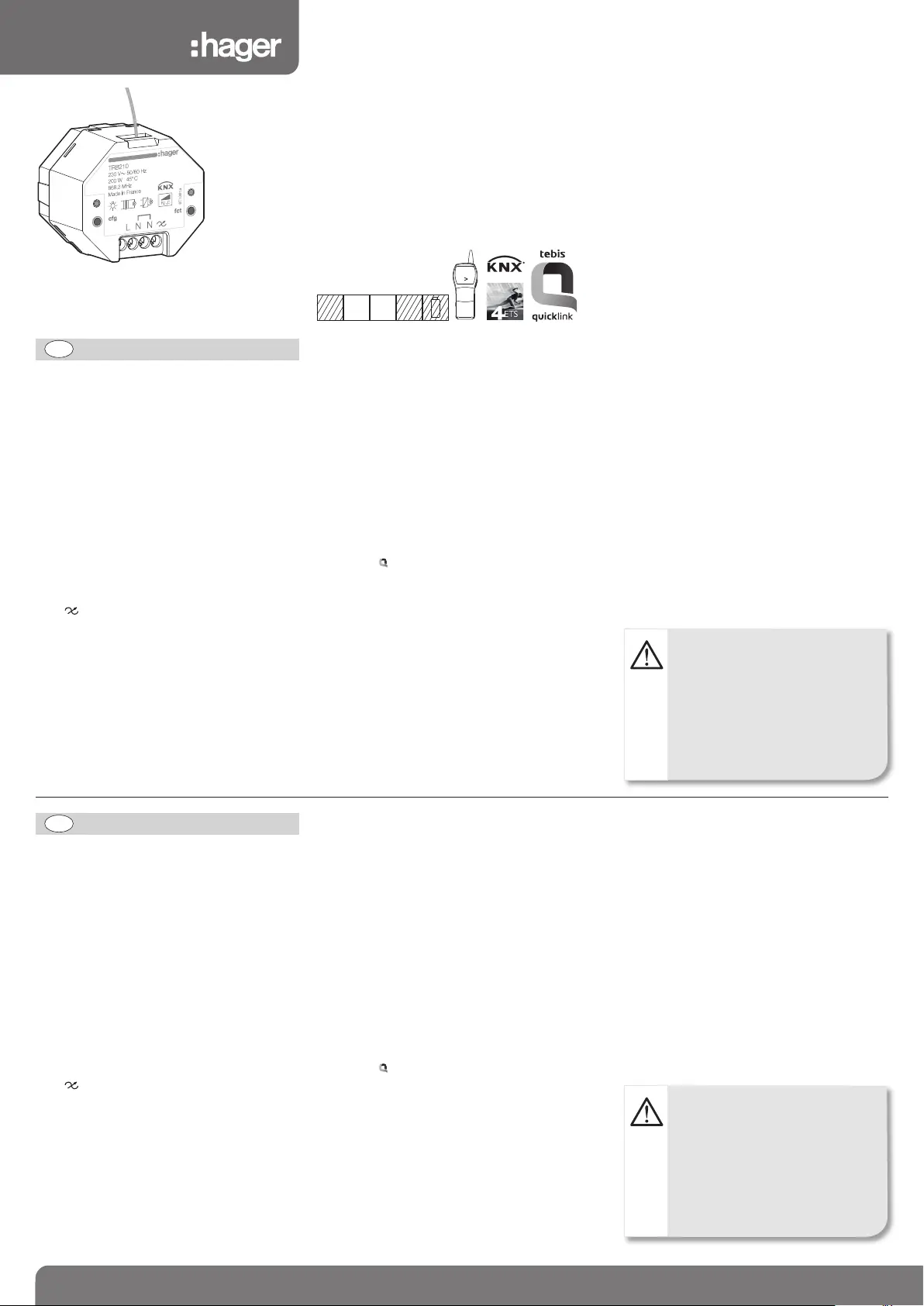

1

6T 7976c

FR

TRB210200 W

¢

Variateur 1 voie à encastrer

£

1-Kanal-Dimmer, Unterputzgerät

§

One-channel flush-mounted Dimmer

•

1-kanaalsdimmer voor inbouw

¶

Variatore 1 via incastrabile

ß

®

™

´

Le produit TRB210 est un récepteur radio

alimenté par le secteur qui fait partie du

système d’installation tebis.

Commandé à distance par des émetteurs

radio (produits d’entrées, poussoirs, télécom-

mandes...), il permet la variation de charges

incandescentes, halogènes BT et TBT.

Légende

1Bouton poussoir et LED de configuration

J

2Antenne

3Bouton poussoir et LED fonction Kde la

sortie

4Bornier de raccordement :

- L : Phase 230V쓒

- N : Neutre

- : Sortie variation

Fonctions

• 1 voie commandée par la radio KNX

• Détection automatique du type de charge

.

En fonctionnement :

• Possibilité de commande manuelle de la

sortie à partir du bouton poussoir K

• Visualisation de l'état de la sortie sur la LED

fct(allumé rouge = sortie active).

Les fonctions précises du produit dépendent

de la configuration et du paramétrage.

Protection contre la surchauffe ou contre les

surcharges

Le produit est protégé automatiquement contre les

surcharges, les courts-circuits et les surchauffes.

En cas de surchauffe ou surcharge, la puissance

disponible est automatiquement réduite.

Pour remédier à ce problème :

- vérifier si la sortie est en court-circuit,

- diminuer la puissance de la charge raccordée au

produit.

Configuration

Ces récepteurs peuvent être configurés de 3 façons

différentes :

• : configuration sans outil, voir notice

6T7952 livrée avec les récepteurs radio.

• TX100/B V.2.6.0 ou > : descriptif des fonctions du

produit disponible chez le constructeur.

• ETS3 ou > via TR131 : base de données et

descriptif du logiciel d’application disponible

chez le constructeur.

O

Pour changer de mode de configuration,

il faut obligatoirement faire un “retour usine”

du produit.

quicklink

Retour usine

Appuyer et maintenir le poussoir Jjusqu’au

clignotement de la LED cfg(>10s) puis

relâcher.

La fin du retour usine est signalée par

l’extinction de la led cfg. Cette opération

provoque l’effacement complet de la

configuration du produit, quel que soit le mode

de configuration.

Après une mise sous tension ou un retour

usine attendre 15 secondes avant de procéder

à une configuration.

TRB210

DE

Das Gerät TRB210 ist ein netzstromgespeister

Funkempfänger. Er ist Bestandteil des tebis-

Installationssystems.

Es lässt sich durch Funksender fernsteuern

(Eingangsgeräte, Taster, Fernsteuerungen

usw.). Das Gerät eignet sich zum Dimmen

von Glühlasten sowie von Nieder- und

Kleinspannungs-Halogenlampen.

Legende

1Konfigurations-Taster und -LEDJ

2Funksender

3Funktions-Taster und -LEDKdes

Ausgangs

4Anschlussklemmenleiste:

- L : Phase 230V쓒

- N : Neutralleiter

- : Dimmer-Ausgang

Funktionen

• 1 KanalAnsteuerung über KNX-Funk-Gerät

• Automatische Lastartenerkennung

Im Betrieb:

•

Möglichkeit zur manuellen Ansteuerung über

Taster

K

gegeben

• Anzeige des Ausgangszustandes

über

die

LED fct(rot leuchtend = Ausgang aktiv).

Die genauen Funktionen dieser Geräte hängen von

der jeweiligen Konfiguration und den jeweiligen

Parametereinstellungen ab.

Schutz gegen Überhitzung bzw. Überlast

Das Gerät ist automatisch gegen Überlast,

Kurzschluß und Überhitzung geschützt.

Bei Überhitzung oder Überlast verringert sich

automatisch die verfügbare Leistung.

Um dieses Problem abzustellen:

- prüfen, ob ein Kurzschluß am Ausgang vorliegt,

- Leistung der an das Gerät angeschlossenen Last

drosseln.

Einstellungen

Dieser Empfänger lässt sich auf 3 unterschiedliche

Arten konfigurieren :

• :Konfiguration ohne Werkzeug, siehe

Anleitung 6T7952 (mit den Funkempfängern

mitgeliefert).

• TX100/B V.2.6.0 oder > : Beschreibung der

Gerätfunktionen beim Hersteller erhältlich.

• ETS3 oder > via TR131 : Datenbank und

Beschreibung der Anwendungssoftware beim

Hersteller erhältlich.

O

Um den Konfigurationsmodus zu ändern,

ist das Gerät obligatorisch auf

"Werkseinstellungen" zurückzusetzen.

quicklink

Zurücksetzen auf Werkseinstellungen

Taste Jdrücken und gedrückt halten, bis die

LED cfgblinkt (>10 Sekunden), dann loslassen.

Die Rücksetzung auf Werkseinstellungen wird

durch das Erlöschen der LED cfgangezeigt.

Bei dieser Operation wird die komplette

Konfiguration des Gerätes gelöscht, unabhän-

gig vom Konfigurationsmodus.

Nach dem Einschalten oder einer Rücksetzung

auf Werkseinstellungen ist eine Wartezeit von

15 Sekunden abzuwarten, bevor die

Konfiguration vorgenommen werden kann.

V2.6.0

RFTP

230V~

Bus

30 V

Achtung :

- Einbau und Montage dürfen nur durch

eine Elektrofachkraft erfolgen gemäß

den einschlägigen Installationsnormen

des Landes erfolgen.

- Gerät nicht in unmittelbarer Nähe der zu

dimmenden Lampe installieren.

-Achten Sie darauf, die Antenne möglichst

weit vom Produkt entfernt zu halten.

Attention :

- Appareil à installer uniquement par un

installateur électricien selon les normes

d’installation en vigueur dans le pays.

- Ne pas installer le produit à proximité

immédiate de la lampe commandée

- Prendre soin d’éloigner au maximum

l’antenne du produit.
