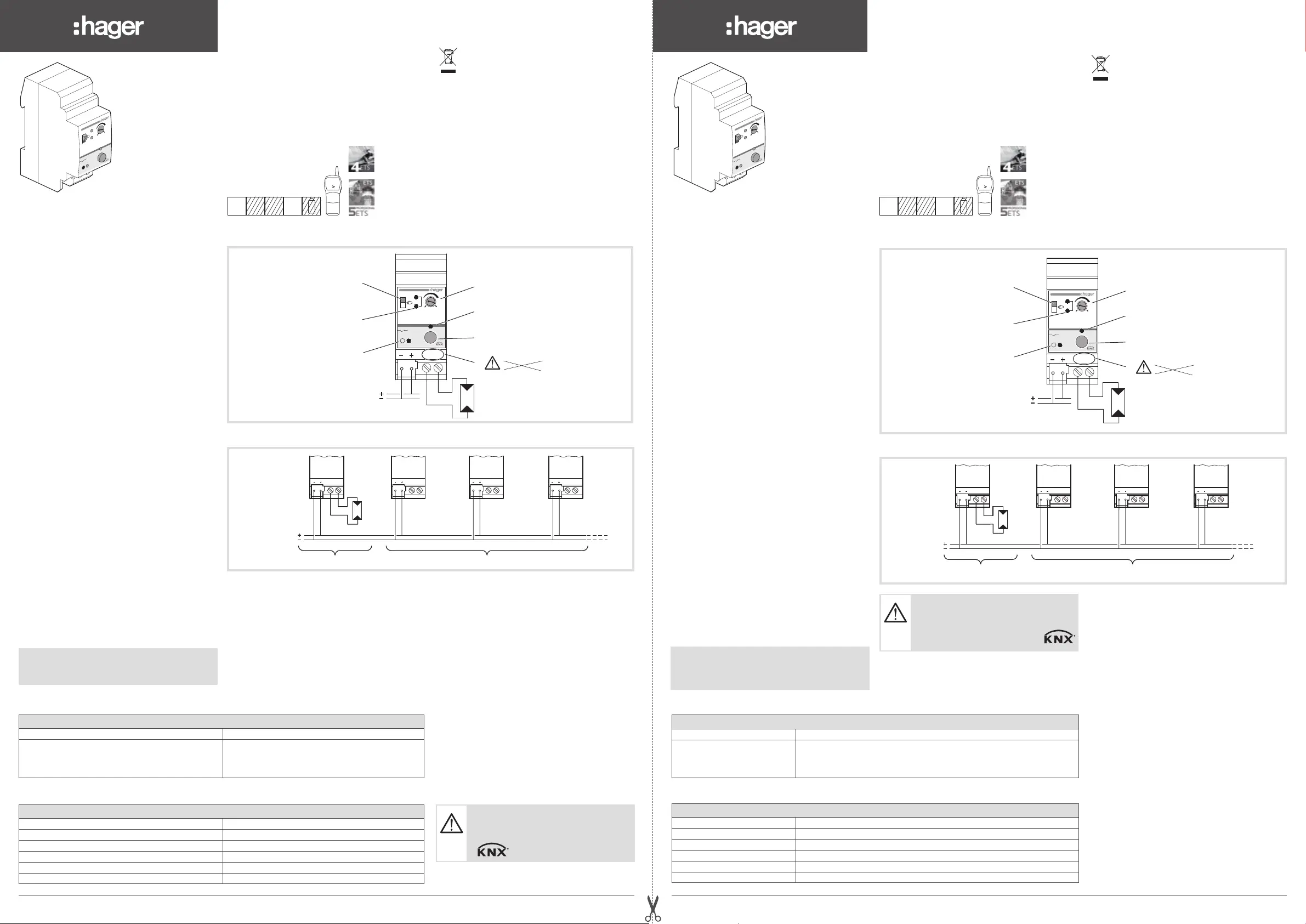

Pour un bon fonctionnement de l’appareil, la sonde de luminosité ne doit pas être exposée directement au soleil ou près d’une source lumineuse et doit être installée à l’abri de la poussière et de l’humidité. Chaînage de plusieurs TXA025Signification des voyants de signalisationOrdre de grandeur de luminositéTXA025 : Gerät mit SensorTXA025 : Sensorlose GeräteTaste und LED zur physikalische AdressierungHelligkeitsbereich-Kontrolleuchte 2 3SchalterAuto / Manu / Test 14 Helligkeitspotentiometer5 Kontrolleuchte Grenz- wertüberschreitung 6 TasteHelligkeits-Sensor EE002 bzw. EE003AnschlußbildTechnische DatenElektrische Daten• Versorgungsspannung : bus 30 V s SELV• Max. Anschlußlänge der Eingänge : 100 m. • Strom und Spannung gemeldet für die Bedürfnisse der EMVStörabstrahlungsmessungen: 230V~ - 0.

Abmessungen• Grösse : 2 PLEFunktionsbeschreibung :Hauptanwendungsgebiete dieses Produktes sind :- die Steuerung von Lichtkreisen im Innen- und Außenbereich (Ein/Aus bzw. Dimmen)- die Steuerung von Markisen und Rollläden in Abhängigkeit vom Tageslicht.

Der Dämmerungsschalter misst in Verbindung mit einem Außenfühler das Tageslicht und steuert die Lichtkreise unter Berücksichtigung eines voreingestellten Helligkeitsgrenzwertes (2. 20 000 Lux) an. Zur Ansteuerung mehrerer Kanäle ist es möglich, den erfassten Helligkeitswert über den Bus an weitere Dämmerungsschalter zu senden. Einstellen des HelligkeitsgrenzwertesNach Konfiguration :1. Schalter 1 auf Test (Grenzwert) stellen. 2. Bereich (2. 200 Lux oder 200. 20 000 Lux) durch Betätigen der Taster 6 wählen (eine der LED´s 2 oder 3 leuchtet auf). 3. Wahlschalter Auto / Manu / Test auf die gewünschte Betriebsart zurückstellen. 4. Wahlschalter 1 zur gewünschten Tageszeit (Helligkeit) auf Test stellen und Einstell-potentiometer 4 bis zum Umschalten-Grenzwert (Lampe 5 leuchtet auf) hochregeln. 5. Wahlschalter 1 wieder auf “auto” stellen.

Lieferumfang TXA026- 1 Dämmerungsschalter TXA025- 1 Aufbaufühler EE003. Anschließbare Helligkeitsfühler- Einbaufühler EE002- Aufbaufühler EE003. Inbetriebnahme Hinweise1. Betriebstemperatur beachten; Gerät im unteren Bereich des Verteilers montieren. 2. Gerät an den anschließen. 3. Helligkeitsfühler EE002 oder EE003 anschließen. 4. Programmierung vornehmen. 5. Einstellhinweise der Bedienungsanleitung beachten. 6. Um den sicheren Betrieb des Dämmerungsschalters zu gewährleisten, sollte der Heilligkeits-Sensor nicht direkt der Sonne oder einer sonstigen Lichtquelle ausgesetzt werden. Sie sollte auch vor Staub und Feuchtigkeit geschützt werden.

Serienschaltung mehrerer Geräte TXA025TXA025, TXA026 TXA025, TXA026Conditions et situation Valeur moyenne de luminosité en LuxPleine Lune < 1 LuxRue de nuit bien éclairée 20 … 70 LuxCiel très nuageux 1500 … 2000 LuxCiel nuageux 4000 … 5000 LuxExtérieur à l’ombre 10000 … 15000 LuxSoleil > 15000 LuxBouton poussoir et LED d’adressage physiqueVoyants de sélectionde calibre 2 3Commutateur Auto / Manu / Test 14 Potentiomètre de réglage du seuil de luminosité 5 Voyant de signalisation de dépassement de seuil6 Bouton poussoir Sonde de luminositéEE002/04922 ou EE003/04925Bus 30 V sBus 30 V sHelligkeitswerte :Bedingungen und Situation Helligkeitsmittelwert in LuxVollmond < 1 LuxNacht, Straße gut beleuchtet 20 … 70 LuxStark bedeckter Himmel 1500 … 2000 LuxWolkiger Himmel 4000 … 5000 LuxTageslicht im Schatten 10000 … 15000 LuxSonnenlicht > 15000 LuxFunktion der LED-Anzeigen :Wahlschalter 1 Kontrollleuchte Die LED leuchtet, wenn der Messwert den Grenzwert unterschreitet.

Kontrollleuchte zur AuswahlLED 2 leuchtet, wenn der Helligkeitsbereich 2. 200 Lux gewählt wurde. LED 3 leuchtet, wenn der Helligkeitsbereich 200…20000 Lux gewählt wurde. LED 2 und 3 leuchten abwechselnd, wenn der Helligkeitsfühler nicht angeschlossen oder defekt ist. Commutateur 1 sur position auto ou testVoyant de signalisation de dépassement de seuil Voyant allumé si mesure inférieure au seuil fixé Voyants de sélection de calibre Voyant 2 allumé si calibre 2 … 200 Lux sélectionné Voyant 3 allumé si calibre 200 … 20000 Lux sélectionné Voyants 2 et 3 clignotants alternativement si sonde non raccordée ou défectueuse. TXA025 : produit avec sonde TXA025 : produit sans sonde/EE002 04922 ou/EE003 04925Comment éliminer ce produit (déchets d’équipements électriques et électroniques).

Utilisable partout en Europe å et en Suisse£DämmerungsschalterBedienungsanleitung¢z •¢Interrupteur crépusculaireNotice d’instructions£z •Korrekte Entsorgung dieses Produkts(Elektromüll). (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem). Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Hausmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. Der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stoichen Ressourcen zu fördern.

Private Nutzer sollten den Händler, bei dem das Produkt gekaut wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können. Gewerbliche Nutzer sollten sich an ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren.

Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden. Verwendbar in ganz Europa å und in der SchweizSicherheitshinweise :- Einbau und Montage dürfen nur durch eine Elektrofachkraft erfolgen. - Installationsvorschriften zur Schutzmaßnahme SELV beachten. Attention :- Appareil à installer uniquement par un installateur électricien. - Respecter les règles d’installation TBTS.
