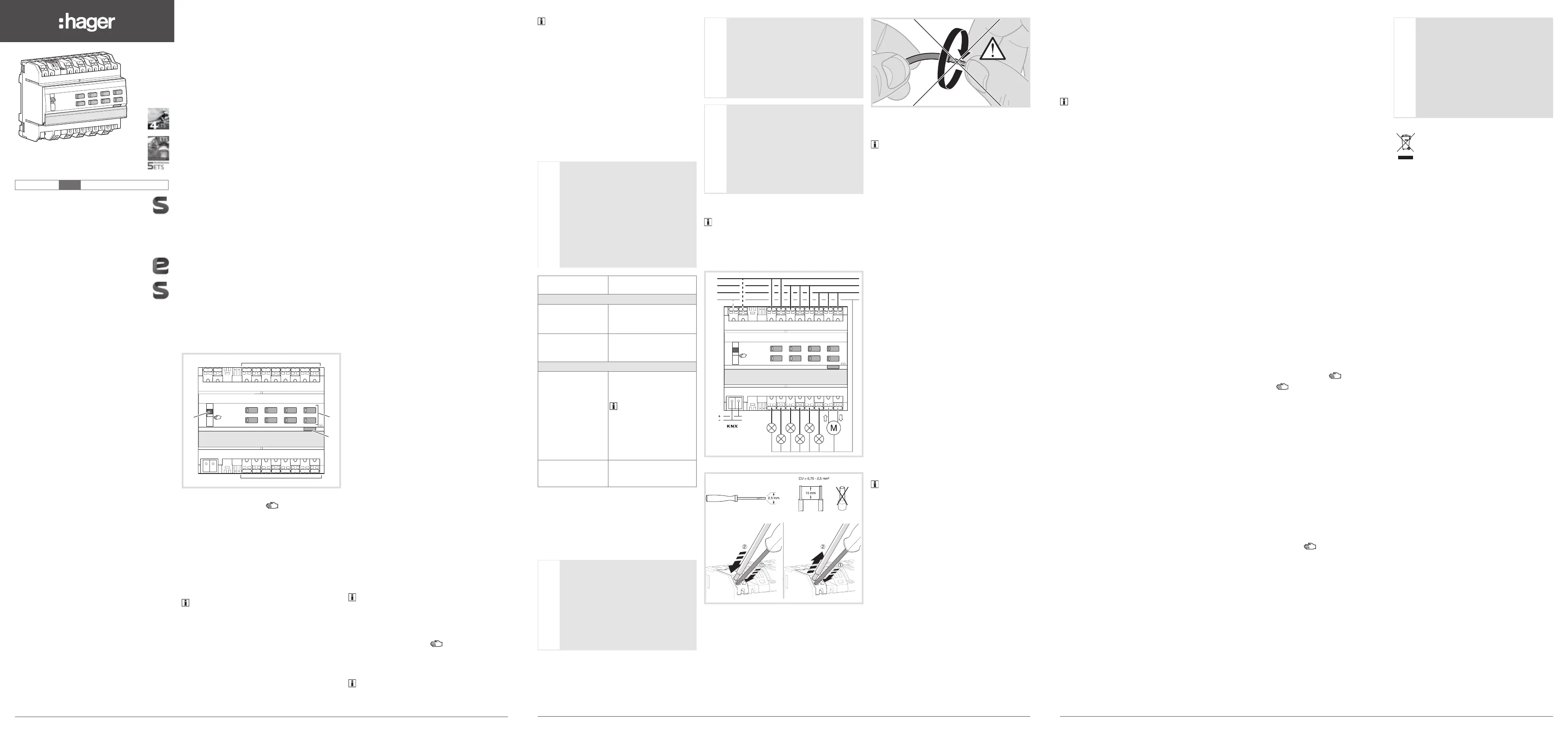

6LE002694B

e

y

TYA6..B

Schalt-/Jalousieaktor REG 10 A

Attuatore di commutazione/

per veneziane per montaggio

su guida 10 A

TXA6..B

Schalt-/Jalousieaktor REG 10 A

Attuatore di commutazione/

per veneziane per montaggio

su guida 10 A, sistema-/Easylink

6LE002694B1

6LE002694B26LE002694B3

Sicherheitshinweise

Einbau und Montage elektrischer Geräte dürfen

nur durch eine Elektrofachkraft gemäß den ein-

schlägigen Installationsnormen, Richtlinien,

Bestimmungen, Sicherheits- und Unfallverhü-

tungsvorschriften des Landes erfolgen.

Bei Nichtbeachten der Installationshinweise

können Schäden am Gerät, Brand oder andere

Gefahren entstehen.

Gefahr durch elektrischen Schlag. Vor Arbeiten

an Gerät oder Last freischalten. Dabei alle Lei-

tungsschutzschalter berücksichtigen, die ge-

fährliche Spannungen an Gerät oder Last liefern.

Gefahr durch elektrischen Schlag. Das Gerät ist

nicht zum Freischalten geeignet.

Gefahr durch elektrischen Schlag an der SELV/

PELV-Installation. Nicht zum Schalten von

SELV/PELV-Spannungen geeignet.

Nur einen Motor je Ausgang anschließen. Bei

Anschluss mehrerer Motoren können Motoren

oder Gerät zerstört werden.

Nur Antriebe mit mechanischen oder elektro-

nischen Endlageschaltern verwenden. Endlage-

schalter auf korrekte Justierung prüfen. Anga-

ben der Motorenhersteller beachten. Gerät

kann beschädigt werden.

Keine Drehstrommotoren anschließen. Gerät

kann beschädigt werden.

Hinweise der Motorenhersteller bezüglich Um-

schaltzeit und max. Einschaltdauer (ED) beach-

ten.

Diese Anleitung ist Bestandteil des Produktes

und muss beim Endkunden verbleiben.

Geräteaufbau

30V DC

-

+

auto

C6

C5

C8C8

C7C7

9

11

C5C6

13

C7

15

C8

10

12

1416

C5C6C7C8

3

5

C2C3

7

C4

4

6

8

C2C3C4

C2C2

C1C1

C4C4

C3C3

1

N

L

C1

2

C1

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

Bild 1: Beispiel Gerätevariante 8-/4fach

(1) Schiebeschalter auto/

(2) KNX Busanschlussklemme

(3) Anschlüsse Lasten

(4) Beschriftungsfeld

(5) Beleuchtete Programmier-Taste

(6) Bedientaste für Handbetrieb je Ausgang mit

Status-LED

(7) Anschlüsse Schaltspannung

(8) Anschluss Netzversorgung (nur 8fach)

Bei den Varianten 4-/2fach, 6-/3fach und

10-/5fach entspricht der grundsätzliche Aufbau

der Gerätevariante 8-/4fach.

Funktion

Systeminformation

Dieses Gerät ist ein Produkt des KNX-Systems

und entspricht den KNX-Richtlinien. Detaillierte

Fachkenntnisse durch KNX-Schulungen werden

zum Verständnis vorausgesetzt. Planung, Installa-

tion und Inbetriebnahme des Gerätes erfolgen mit

Hilfe einer KNX-zertifizierten Software.

Systemlink Inbetriebnahme:

Die Funktion des Gerätes ist softwareabhän-

gig. Die Software ist der Produktdatenbank

zu entnehmen. Produktdatenbank, technische

Beschreibungen sowie Konvertierungs- und

weitere Hilfsprogramme finden Sie stets aktuell auf

unserer Internet-Seite.

Easylink Inbetriebnahme:

Die Funktion des Gerätes ist konfigurationsab-

hängig. Die Konfiguration kann auch mit Hilfe von

speziell für die einfache Einstellung und Inbetrieb-

nahme entwickelter Geräte erfolgen.

Diese Art der Konfiguration ist nur mit Geräten

des easylink-Systems möglich. Easylink steht für

eine einfache, visuell unterstützte Inbetriebnahme.

Hierbei werden vorkonfigurierte Standard-Funk-

tionen mit Hilfe eines Service-Moduls den Ein-/

Ausgängen zugeordnet.

Funktionsbeschreibung

Das Gerät empfängt Telegramme von Sensoren

oder anderen Steuerungen über den KNX-In-

stallationsbus und schaltet mit seinen voneinan-

der unabhängigen Relaiskontakten elektrische

Verbraucher.

Bestimmungsgemäßer Gebrauch

-Schalten elektrischer Verbraucher 230 V AC mit

potenzialfreien Kontakten

-Schalten elektrisch betriebener Motoren 230 V

AC für Jalousien, Rollläden, Markisen und ähn-

liche Behänge

-Montage auf Hutschiene nach DIN EN 60715 in

die Unterverteilung

Produkteigenschaften

-manuelle Ansteuerung der Ausgänge am Gerät

möglich, Baustellenbetrieb

-Zustandsanzeige der Ausgänge am Gerät

-Szenenfunktion

-Zwangsstellung durch übergeordnete

Steuerung

-Anschluss verschiedener Außenleiter möglich

Funktionen im Schalterbetrieb:

-Zeitschaltfunktionen

Funktionen im Rollladen-/Jalousiebetrieb:

-Position direkt anfahrbar

-Lamellenstellung direkt ansteuerbar

-Rückmeldung von Fahrzustand, Behangpositi-

on und Lamellenverstellung

-3 Alarme

Bedienung

Handbetrieb ein-/ausschalten

Bei den 8-/4fach Varianten ist eine Steuerung

der Ausgänge auch ohne Busspannung mög-

lich, wenn Netzspannung angeschlossen ist,

z.B. für die Bedienung auf Baustellen.

Bus- oder Netzspannungsversorgung liegt an.

zSchalter (1) in Stellung

schieben.

Der Handbetrieb ist eingeschaltet, die Ausgän-

ge können über die Bedientasten (6) unabhän-

gig voneinander angesteuert werden.

Während des Handbetriebs ist die Steuerung

über den KNX-Bus deaktiviert.

Systemlink Inbetriebnahme:

Je nach Programmierung erfolgt die Aktivierung

des Handbetriebs dauerhaft oder für eine über

die Applikations-Software parametrierte Zeit.

Ist der Handbetrieb über die Applikations-Soft-

ware gesperrt, erfolgt keine Aktivierung.

Oder:

zSchalter (1) in Stellung auto schieben.

Die Handbedienung ist ausgeschaltet. Die

Steuerung erfolgt ausschließlich über den

KNX-Bus. Der Ausgang nimmt die durch die

Bussteuerung vorgegebene Position ein.

Ausgänge im Handbetrieb bedienen

Die Bedienung erfolgt je Ausgang über wiederhol-

ten kurzen Tastendruck der Bedientaste (Tabelle 1).

VORSICHT!

Zerstörungsgefahr durch gleichzei-

tiges Drücken der Tasten für AUF und

AB bei Anschluss eines Motors in

unprogrammiertem Zustand des

Geräts!

Motoren, Behänge und Gerät können

zerstört werden!

Bei unprogrammierten Geräten immer

nur eine Taste im Handbetrieb betäti-

gen.

ç

Zustand Verhalten bei

kurzem Tastendruck

Schaltbetrieb

Last ist ausgeschal-

tet, Status-LED der

Taste (6) ist aus.

EIN schalten der ange-

schlossenen Last. Status-

LED der Taste (6) leuchtet.

Last ist eingeschal-

tet, Status-LED der

Taste (6) leuchtet.

AUS schalten der ange-

schlossenen Last. LED

erlischt.

Rollladen-/Jalousiebetrieb

Ausgang befindet

sich im Ruhezu-

stand, Status-LED

der Taste (6) ist aus.

Fahrbewegung startet.

Status-LED der Taste (6)

leuchtet.

1)

Befindet sich die

Rolllade/Jalousie in

Endlage, ist die ge-

genüberliegende Taste

zu drücken, um die

Rolllade/Jalousie zu

fahren.

Ausgang aktiv,

Status-LED der Ta-

ste (6) leuchtet.

1)

Fahrbewegung stoppt,

LED erlischt.

1)

Bei Geräten TYA6.. leuchtet die LED rot. Bei Geräten

TXA6.. leuchtet die LED rot bei Aufwärts- und grün bei

Abwärtsfahrt.

Tabelle 1: Handbedienung

Informationen für die Elektrofachkraft

Montage und elektrischer Anschluss

GEFAHR!

Elektrischer Schlag bei Berühren

spannungsführender Teile!

Elektrischer Schlag kann zum Tod

führen!

Vor Arbeiten am Gerät Anschlusslei-

tungen freischalten und spannungs-

führende Teile in der Umgebung abde-

cken!

ç

VORSICHT!

Unzulässige Erwärmung bei zu hoher

Belastung des Gerätes!

Das Gerät und die angeschlossenen

Leitungen können im Anschlussbe-

reich beschädigt werden!

Maximale Strombelastbarkeit nicht

überschreiten!

ç

VORSICHT!

Zerstörungsgefahr bei Parallelschal-

tung mehrerer Motoren an einem

Ausgang!

Endlagenschalter können verschwei-

ßen. Motoren, Behänge und Gerät

können zerstört werden!

Nur einen Motor je Ausgang

anschließen!

ç

Gerät montieren

Temperaturbereich beachten. Für ausreichend

Kühlung sorgen.

zGerät auf Hutschiene nach DIN EN 60715

montieren.

Gerät anschließen

30V DC

-

+

auto

C6

C5

C8C8

C7C7

9

11

C5C6

13

C7

15

C8

10

12

1416

C5C6C7C8

3

5

C2C3

7

C4

4

6

8

C2C3C4

C2C2

C1C1

C4C4

C3C3

1

N

L

C1

2

C1

L3

L2

L1

N

Bild 2: Geräteanschluss

Bild 3: Installation/Deinstallation mit Steckklem-

men

zBusleitung über Anschlussklemme (2) anschlie-

ßen.

Optional kann bei der Gerätevariante 8-/4fach

Netzspannung angeschlossen werden (8).

Reduktion der Auslastung der Spannungsver-

sorgung realisierbar (siehe Technische Daten).

Zu schaltende Lasten anschließen

Der Ausgang ist als Schaltausgang parametriert.

zSchaltspannung an der oberen Klemmleiste (7)

des Geräts anschließen.

zLast an der unteren Klemmleiste (3) des Geräts

anschließen.

Jalousieantriebe anschließen

Für Jalousieantriebe bilden jeweils die zwei be-

nachbarten Relaisausgänge C1/C2, C3/C4, C5/C6,

C7/C8 einen Jalousieausgang. Der jeweils linke

Relaisausgang C1, C3, C5, C7 ist für die Richtung

AUF, der jeweils rechte Relaisausgang C2, C4, C6,

C8 ist für die Richtung AB bestimmt. AUF- und

AB-fahren der Rollläden/Jalousie im Handbetrieb

erfolgt über die entsprechenden Bedientasten.

Zwei Ausgänge sind als Jalousieausgang parame-

triert.

zVersorgungsspannung der Antriebe an der

oberen Klemmleiste (7) anschließen. Dabei die

gleiche Phase (Außenleiter) verwenden.

zAntriebe an der unteren Klemmleiste (3) an-

schließen.

Inbetriebnahme

Systemlink: Physikalische Adresse und

Applikations-Software laden

Der Schalter (1) ist in Position auto.

zBusspannung einschalten.

zProgrammier-Taste (5) drücken.

Die Taste leuchtet.

Leuchtet die Taste nicht, liegt keine Busspan-

nung an.

zPhysikalische Adresse in das Gerät laden.

Status-LED der Taste erlischt.

zApplikations-Software laden.

zPhysikalische Adresse auf Beschriftungsfeld (4)

notieren.

Easylink:

Informationen zur Anlagen-Konfiguration sind der

ausführlichen Beschreibung des Service-Moduls

easylink zu entnehmen.

Gerät in Betrieb nehmen.

zNetzspannung an den Ausgängen einschalten.

zNetzversorgung einschalten (8fach-Variante).

Fahrzeit und Lamellenstellzeit ermitteln

Im Rollladen-/Jalousiebetrieb ist die Fahrzeit für

die Positionierung der Beschattungseinrichtung

wichtig. Anhand der Fahrzeit wird die Positi-

on berechnet. Bei Lamellen-Jalousien ist die

Lamellenstellzeit konstruktionsbedingt ein Teil der

Gesamt-Fahrzeit. Der Önungswinkel der Lamel-

len wird daher als Fahrzeit zwischen geöneter

und geschlossener Position eingestellt.

Die Fahrzeit für AUF ist in der Regel länger als

die Fahrzeit für AB und muss gegebenenfalls

separat gemessen werden.

zAUF- und AB-Fahrzeit des Behangs messen.

zLamellenstellzeit zwischen OFFEN und GE-

SCHLOSSEN messen.

zGemessene Werte in die Parametereinstellung –

Laufzeit ... bzw. Lamellenschrittzeit eingeben.

Funktionsprüfung

Über die Status-LED der Bedientaste (6) wird die

Funktionsfähigkeit der Ausgänge angezeigt.

Anhang

Technische Daten

Versorgungsspannung KNX s 21-32V SELV

Abschaltvermögen µ 10A AC1 230V~

Glühlampen 1200 W

Halogenlampen 1200 W

Konventionelle Transformatoren 1200 W

Elektronische Transformatoren 1000 W

Leuchtstoampen:

-ohne Vorschaltgerät 1000 W

-mit EVG (mono/duo) 15 x 36 W

Energiespar-/LED-Lampen 12 x 23 W

Schaltstrom bei cos Φ = 0,6 max. 6 A

Mindestschaltstrom 100 mA

Verriegelungszeit bei

Fahrtrichtungswechsel softwareabhängig

Betriebshöhe max. 2000 m

Verschmutzungsgrad 2

Stoßspannung 4 kV

Schutzgrad Gehäuse IP20

Schutzgrad Gehäuse unter Frontplatte IP30

Schlagschutz IK 04

Überspannungsklasse III

Betriebstemperatur -5° ... +45°C

Lager-/ Transporttemperatur -20° … +70°C

Maximale Schalttaktzahl

bei Volllast 6 Schaltzyklen/Minute

Anschlusskapazität 0,75 mm²…2,5 mm²

Kommunikationsmedium KNX TP 1

Konfigurationsmodus S-Mode, Easy link

controller (TXA... only)

Varianten 4-/2fach

Verlustleistung 3 W

Zulässige Höchstromstärke pro Gerät max. 30 A

Eigenverbrauch am KNX-Bus:

-typisch 4 mA (TYA..)

5 mA (TXA..)

-im Ruhezustand 3,3 mA (TYA..)

3 mA (TXA..)

Abmessung 4 TE, 4 x 17,5 mm

Varianten 6-/3fach

Verlustleistung 5 W

Zulässige Höchstromstärke pro Gerät max. 45 A

Eigenverbrauch am KNX-Bus:

-typisch 4,3 mA (TYA..)

5 mA (TXA..)

-im Ruhezustand 3,3 mA (TYA..)

3 mA (TXA..)

Abmessung 4 TE, 4 x 17,5 mm

Varianten 8-/4fach

Hilfsspannung 230V~ +10/-15%

240V~ +/-6%

Verlustleistung 6 W

Zulässige Höchstromstärke pro Gerät max. 60 A

Eigenverbrauch am KNX-Bus:

-typisch 15,2 (TYA..)

6 mA (TXA..)

-im Ruhezustand 8,6 mA (TYA..)

4 mA (TXA..)

Eigenverbrauch am KNX-Bus mit Netzanschluss:

-typisch 2 mA (TXA.., TYA..)

-im Ruhezustand 2 mA (TXA.., TYA..)

Abmessung 6 TE, 6 x 17,5 mm

Varianten 10-/5fach

Verlustleistung 7 W

Zulässige Höchstromstärke pro Gerät max. 75 A

Eigenverbrauch am KNX-Bus:

-typisch 15,9 mA (TYA..)

6 mA (TXA..)

-im Ruhezustand 7,5 mA (TYA..)

4 mA (TXA..)

Abmessung 6 TE, 6 x 17,5 mm

Hilfe im Problemfall

Handbedienung nicht möglich

Ursache 1: Schalter (1) nicht auf

eingestellt.

Schalter auf

stellen.

Ursache 2: Handbedienung ist nicht freigegeben

(Systemlink).

Handbedienung über Applikations-Software

freigeben.

Busbetrieb nicht möglich

Ursache 1: Busspannung liegt nicht an.

Busanschlussklemmen auf richtige Polung

überprüfen.

Busspannung durch kurzes drücken der

Programmier-Taste (5) überprüfen, rote LED

leuchtet bei vorhandener Busspannung.

8fach: Bei vorhandener Netzspannung ohne

Busspannung - rote LED der Programmier-

Taste (5) blinkt.

Ursache 2 : Handbetrieb ist aktiv. Schalter (1)

befindet sich in Stellung

.

Schalter (1) in Stellung auto schieben.

Rollläden/Jalousien fahren nicht in die Endlage

Ursache: Fahrzeit für die Rollläden/Jalousien

falsch eingestellt.

Fahrzeiten überprüfen. Gegebenenfalls neu

messen und Gerät neu programmieren.

ACHTUNG!

Die Netzspannungen, die für die

Versorgung der mit dem Produkt

verbundenen Stromkreise verwendet

werden, müssen immer derselben

Spannungsebene angehören (NS (Nie-

derspannung), KS (Kleinspannung)

oder SKS (Sicherheitskleinspannung)).

Der Anschluss an Spannungen

verschiedener Ebenen ist streng

verboten.

ç

Korrekte Entsorgung dieses Produkts

(Elektromüll).

(Anzuwenden in den Ländern der Europäischen Union

und anderen europäischen Ländern mit einem separaten

Sammelsystem).

Die Kennzeichnung auf dem Produkt bzw. auf der

dazugehörigen Literatur gibt an, dass es nach seiner

Lebensdauer nicht zusammen mit dem normalen

Hausmüll entsorgt werden darf. Entsorgen Sie dieses

Gerät bitte getrennt von anderen Abfällen, um der Umwelt

bzw. Der menschlichen Gesundheit nicht durch

unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie

das Gerät, um die nachhaltige Wiederverwertung von

stoichen Ressourcen zu fördern.

Private Nutzer sollten den Händler, bei dem das Produkt

gekaut wurde, oder die zuständigen Behörden

kontaktieren, um in Erfahrung zu bringen, wie sie das

Gerät auf umweltfreundliche Weise recyceln können.

Gewerbliche Nutzer sollten sich an ihren Lieferanten

wenden und die Bedingungen des Verkaufsvertrags

konsultieren. Dieses Produkt darf nicht zusammen mit

anderem Gewerbemüll entsorgt werden.

Verwendbar in ganz Europa

å

und in der Schweiz

e

Bn,.:

M

`

Produktspezifikationen
