V2.7.0

:.,nB

tebis

M

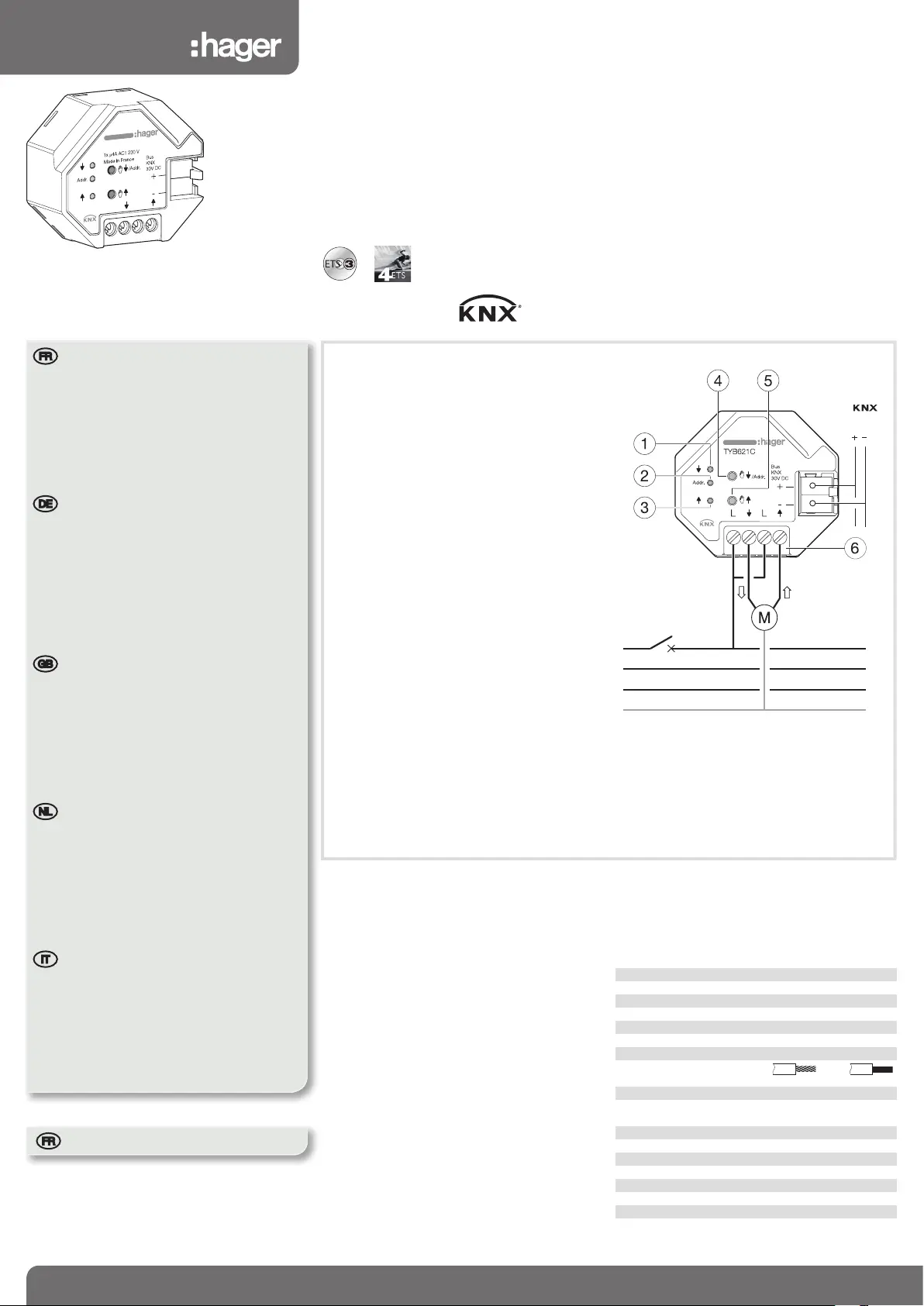

1

• Voyant d’état Descente

• Zustandsanzeige Ab

• State indicator Down

• Statuslampje Neerlaten

• Spia di stato Discesa

2

• Voyant d’adressage physique

• Anzeigeleuchte physikalische Adressierung

• Physical addressing indicator

• Lampje van fysieke aansturing

• Spia d'indirizzamento fi sico

3

• Voyant d’état Montée

• Zustandsanzeige Auf

• State indicator Up

• Statuslampje Ophalen

• Spia di stato Salita

4

• Bouton poussoir d’adressage physique

et de commande manuelle Descente

• Taster zur physikalischen Adressierung

und zur manuellen Ansteuerung Ab.

• Pushbutton for physical addressing

and for manual control Down

• Drukknop van fysieke aansturing en van

handmatige bediening Neerlaten

• Pulsante d’indirizzamento fi sico e per

comando manuale Discesa

5

• Bouton poussoir 2 pour commande

manuelle Montée

• Taster 2 zur manuellen Ansteuerung Auf

• Pushbutton 2 for manual control Up

• Drukknop 2 van handmatige bediening

Ophalen

• Pulsante 2 per comando manuale Salita

AAttention!

• Appareil à installer uniquement par un installateur

électricien selon les normes d’installation en

vigueur dans le pays.

• Respecter les règles d’installation TBTS.

• Ne pas dépasser la charge maximale admissible

par appareil

• Le non-respect de ces instructions peut entraîner

des dommages sur l'appareil, un incendie ou

d'autres conséquences dangereuses.

EAchtung!

• Einbau und Montage dürfen nur durch eine

Elektrofachkraft gemäß den einschlägigen

Installationsnormen des Landes erfolgen.

• Installationsvorschriften zur Schutzmaßnahme

SELV beachten.

• Die zulässige Höchstlast pro Gerät darf nicht

überschritten werden.

• Die Nichteinhaltung dieser Anweisungen kann

Schäden am Gerät, Brände oder sonstige

gefährliche Folgen verursachen.

ZCaution!

• This device is to be installed only by a professional

electrician fitter according to local applicable

installation standards.

• Conform to SELV installation rules.

• Do not exceed the maximum permissible load per

device.

• Failure to follow these instructions may cause

damage to the device, fire or other dangerous

consequences.

IOpgelet!

• Het toestel mag alleen door een elektroinstallateur

worden geïnstalleerd volgens de installatienormen

die van toepassing zijn in het land.

• De ZLVS-installatievoorschriften naleven !

• De per apparaat maximaal toelaatbare belasting

niet overschrijden.

• Het niet in acht nemen van deze instructies kan

beschadiging van het apparaat, brand of andere

gevaarlijke gevolgen opleveren.

YAttenzione!

• L’apparecchio va installato unicamente da un

elettricista qualificato secondo le norme

d’installazione in vigore nel paese.

• Rispettare le regole d’installazione SELV.

• Non superare il carico massimo ammissibile per

apparecchio.

• Il mancato rispetto di queste istruzioni può

provocare il danneggiamento dell’apparecchio,

un incendio o altre conseguenze pericolose.

L1

30V DC

L2

L3

N

2 A



Les pilotes 1 sortie TYB621C sont des actionneurs

permettant d’interfacer le Bus KNX avec des

ouvrants. Ils font partie du système d’installation

tebis. Ils permettent de commander des ouvrants

tels que volets roulants, stores à bannes, stores à

lamelles etc.

A

Caractéristiques techniques

Tension d’alimentation 30 V DC TBTS

Dissipation maximale

225 mW

Consommation typique sur le bus KNX

5,9 mA

Consommation au repos sur le bus KNX

4,7 mA

Encombrement

53 x 29 mm

T° de fonctionnement

-5 °C —> + 45 °C

T° de stockage

- 20 °C —> + 70 °C

Raccordement

12 % noir

0,75 mm

2

—> 2,5 mm

2

Pouvoir de coupure µ230Vv 4A AC1

Cadence de commutation maximale à pleine

charge

20 cycles de commutations / minute

Mode d'installation

Rail DIN

Altitude de fonctionnement

< 2000 m

Degré de pollution

2

Tension de choc

4 kV

Indices de protection

IP 20

IK

04

Catégorie de surtension

III

Norme

EN50491-3 ; EN60669-2-1

Fonctions

• 1 voie commandée.

• Visualisation du mouvement en cours (montée/

descente) sur le produit.

• Possibilité de commande manuelle montée/

descente à partir des boutons poussoirs 4 et 5.

Les fonctions précises de ces produits dépendent

de la configuration et du paramétrage.

Configuration

• ETS : logiciel d’application STYA621C. Base

de données et descriptif disponibles chez le

constructeur.

Test et mise en service

Bouton poussoir d’adressage physique 4

Un appui court (t < 2s) sur le bouton poussoir

4 permet de réaliser l’adressage physique

du produit ou de vérifier la présence du bus :

Voyant d'état 2 allumé = présence

bus et produit en adressage physique.

Un appui long (2s > t > 10 s) sur le bouton poussoir 4

permet d'activer la commande manuelle descente.

Un appui très long (t > 10s) sur le bouton poussoir

réalise un retour usine (RAZ) du produit.

Bouton poussoir 5

Un appui long (2s > t > 10 s) sur le bouton poussoir

5 permet d'activer la commande manuelle montée.

6

• Bornier de raccordement

• Anschlussklemmen

• Connection terminals

• Aansluitklemmen

• Morsetti di collegamento

6T 8512A1

6T 8512A

TYB621C

L

L

TYB621C

ra

Module 1sortie volets roulants et/ou stores à encastrer

te

Modul 1 Ausgang Rollläden und/oder Einbaujalousien

sz

1-output module for shutters and/or blinds, fl ush mounting

oi

Module 1 uitgang in te bouwen rolluiken en/of jaloezieën

y

Modulo 1 uscita avvolgibili e/o veneziane ad incastro
