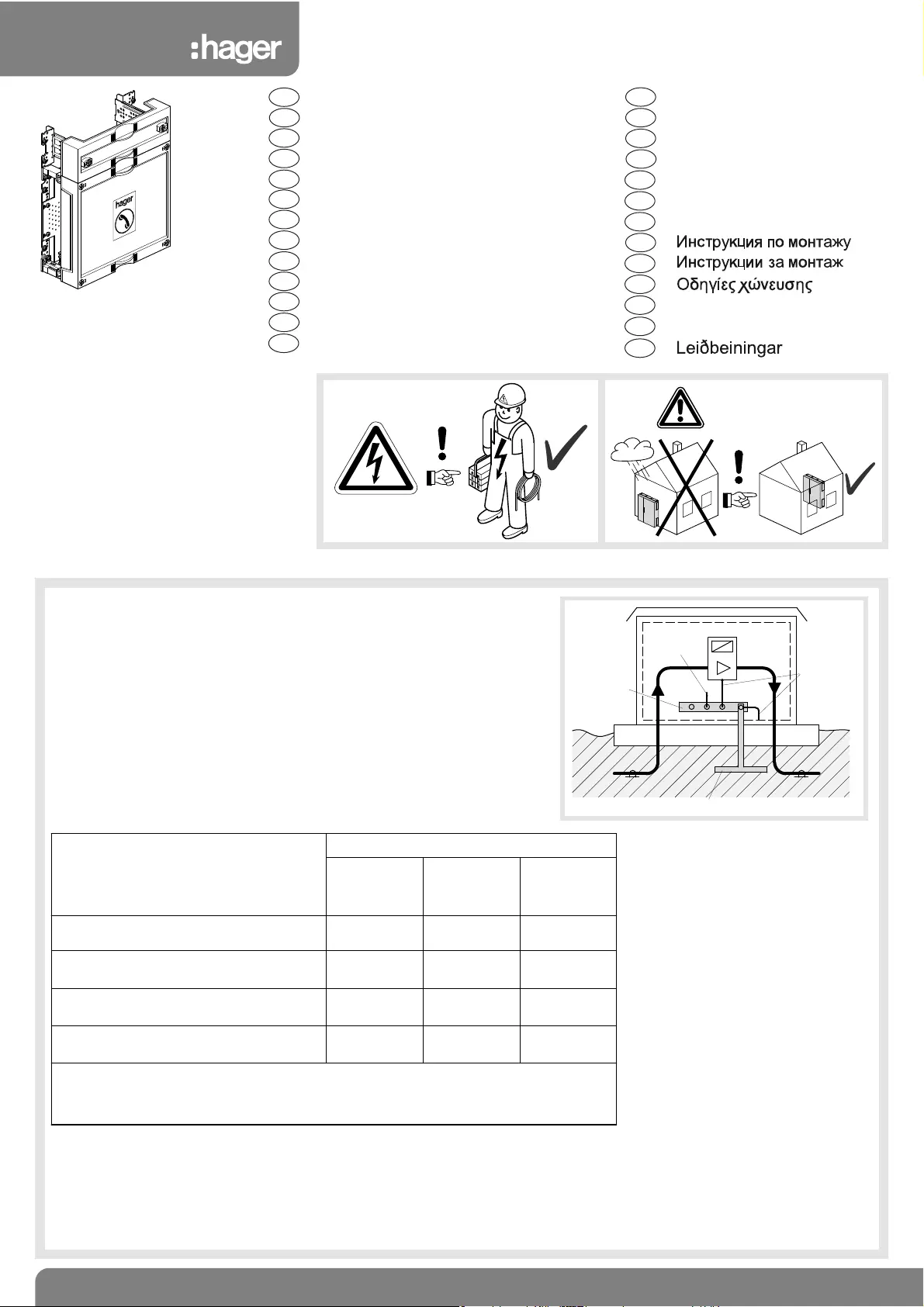

1
6U603100c
6U603100c
univers N
Montageanleitung
Notice d'instructions
Mounting instructions
Montage instructie
Monteringsvejledning
Asennusohje
Montasjeanvisning
Monterings instruktioner
Istruzioni di montaggio
Instrucciones de montaje
Instrućões de montagem
Montážní návod
Uputstvo za montažu
IT
ES
PT
CZ
BA
HR
HU
LT
GB
DE
SE
FR
FI
NO
NL
DK
Upute za montažu
Szerelési útmutató
Montavimo instrukcija
Montāžas instrukcija
Instrukcja montażowa
Intructiuni de montare
Návod na montáž
Navodilo za montažo
Paigaldusjuhised
LV
PL
RO
SK
RU
BG
GR
SI
EE
IS
Bestimmungsgemäße Verwendung
Innenausbausystem zum Errichten einer Zähleranlage nach DIN 43 870 bzw.
DIN VDE 0603.
Zur Erweiterung und Integration von Telekommunikations-Komponenten in bestehende
Zählerschränke.
Sicherheitshinweis
Für die ordnungsgemäße Installation beachten Sie die nachfolgenden Normen.
• DIN 18012, Haus - Anschlusseinrichtungen in Gebäuden.
• DIN 50083, Teil 1, Kabelverteilsysteme für Ton- und Fernsehrundfunk - Signale.
Teil 1: Sicherheitsanforderungen
• DIN 50174, Teil 2, Trennung von Informationtechnischen Kabeln und
Stromversorgungsleitungen
Technische Daten
Bemessungsspannung:AC 400 V / 50 Hz
Bemessungsstrom:250 A/ 355 A
Schutzklasse:II, schutzisoliert
Schutzart:IP43, IP54, IP30 bei geöffneter Tür
Prüfnorm:DIN VDE 0603, Teil 1
Maßnorm:DIN 43 870
~
~
~
Art der Installation
Ungeschirmte Stromversorgungsleitungen
und ungeschirmte informationstechnische Kabel
Ungeschirmte Stromversorgungsleitungen
und geschirmte informationstechnische Kabel
Geschirmte Stromversorgungsleitungen
und ungeschirmte informationstechnische Kabel
Geschirmte Stromversorgungsleitungen
und geschirmte informationstechnische Kabel
200 mm
50 mm
30 mm
0mm
100 mm
20 mm
10 mm
0mm
50 mm
5 mm
2 mm
0mm
ohne Trennsteg
oder
nichtmetallener
Trennsteg
Trennsteg
aus Aluminium
Trennsteg
aus Stahl
Abstand A
N15)
2)
2)
1)
1) Es wird angenommen, dass im Falle metallischer Trennstege die Dimensionierung des Kabel-
führungssystems eine dem Werkstoff des Trennsteges entsprechende Schirmdämpfung erreicht.
2) Die geschirmten informationstechnischen Kabel müssen den Normen der Reihe EN 50288
entsprechen.
Potentialaus-
gleichsschiene
(PAS)
Potential-
ausgleichs-
leiter
Erder
Schutzleiter
Produktspezifikationen
| Marke: | Hager |
| Kategorie: | Schalter |
| Modell: | UD11M1 |
| Breite: | 250 mm |
| Tiefe: | 110 mm |
| Produktfarbe: | Weiß |
| Höhe: | 150 mm |
