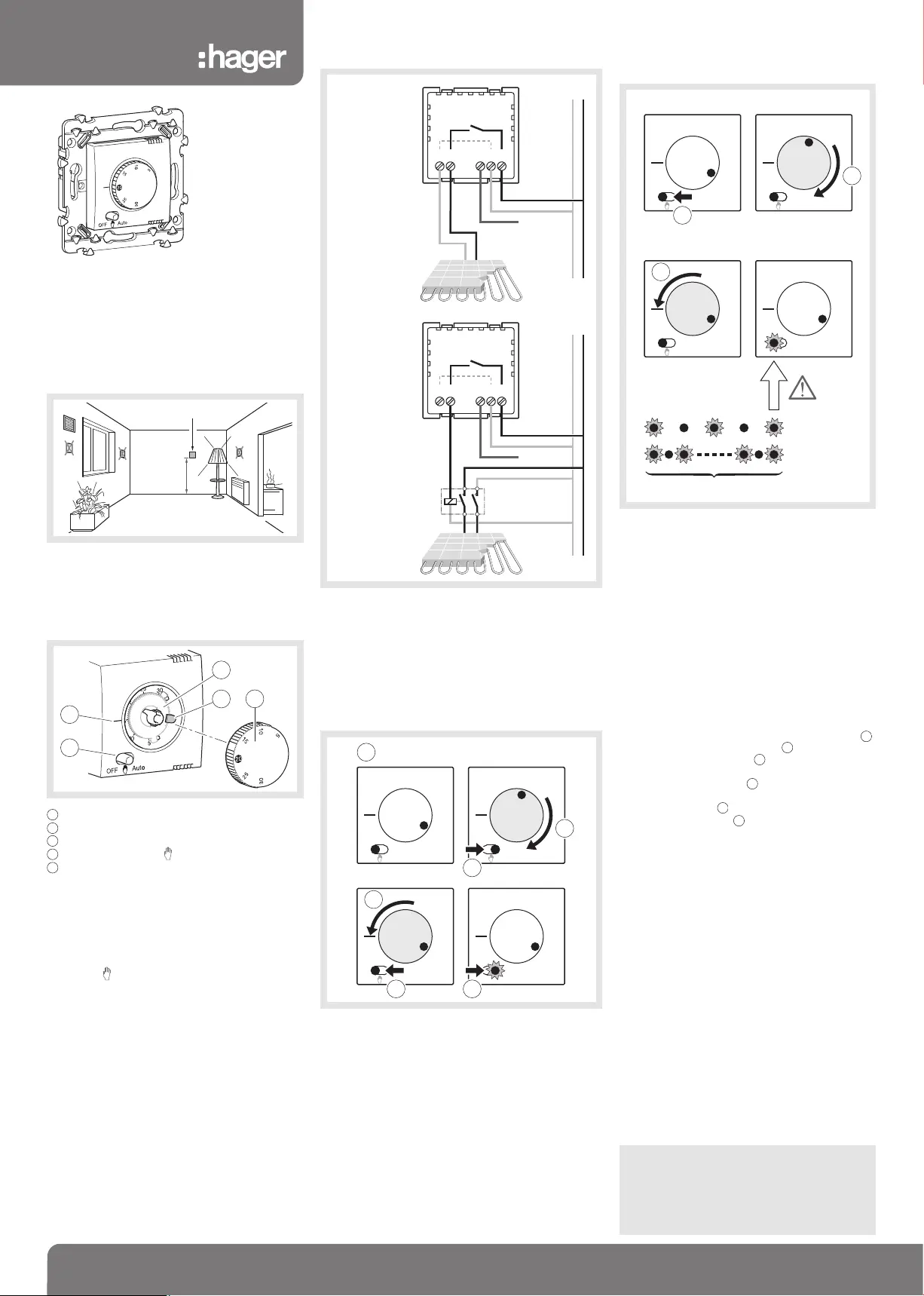

1

6W 5306.b

WE314

essensya

6W 5306.b

¢

§

Thermostat d’ambiance électronique

avec entrée fil pilote 6 ordres

WE314

1,50 m

Installation

Bouton de réglage de température.

Ergot de limitation d’échelle.

Disque (bleu et rouge).

Commutateur OFF / (Manuel) / Auto.

Pointeur de température.

Le commutateur devient lumineux lorsque

le chauffage est en fonction.

Fonctionnement du thermostat

• Position OFF : thermostat à l’arrêt. Position

utilisée pour vérifier le type de régulation

(grande / faible inertie).

• Position (manuel) : le thermostat ne tient pas

compte des ordres du fil pilote.

• Position AUTO : la température est régulée

en fonction des ordres via le fil pilote.

La température de confort est celle ajustée

avec le bouton central.

Principe du fil pilote 6 ordres

Cette connexion reliée à un programmateur ou à un

gestionnaire d’énergie permet, en mode automa-

tique, de piloter le chauffage de la façon suivante :

• Température confort = température réglée

sur le thermostat.

• Température réduit = température économique

utilisée pendant la nuit ou des absences de

courte durée.

• Température hors-gel : 7,5 °C fixe.

• Arrêt = arrêt du chauffage (délestage).

• Eco 1 / Eco 2 = niveau de température demandé

par un gestionnaire d’énergie pendant

les périodes sensibles de l’option Tempo.

B

D

E

C

A

Connecter directement le chauffage sur les bornes

de sortie (Neutre passant) pour un plancher chauffant

inférieur à 8A (1800 W).

Cependant, pour un fonctionnement optimal

du thermostat, il est préférable de connecter

le chauffage via un relais pour toute valeur supérieure

à 4,5A (1100 W).

Modification du type d’installation

(faible/grande inertie)

25

5

15

10

30

AutoOFF

25

5

15

10

30

20

Auto

25

5

15

10

30

20

OFF

25

5

15

10

30

20

Auto

20

2

1

5

3

4

0

Recommandations

Appareil à installer uniquement par un pro-

fessionnel habilité. N’utiliser que les pièces

d’origine. Ne pas utiliser le produit sans les

protections externes.

Le thermostat est livré en mode “grande inertie” (plan-

cher chauffant électrique). Pour passer en faible inertie

(convecteur traditionnel) suivre la séquence décrite :

0- Pour débuter, placer le commutateur sur OFF

et la température en “butée minimale”.

1- Placer le commutateur sur AUTO.

2- Régler la température en “butée maximale”.

3- Placer le commutateur sur OFF.

4- Régler la température en “butée minimale”.

5- Placer le commutateur sur AUTO.

A la fin de la séquence, le commutateur clignote

rapidement pendant 3 secondes pour signaler

le changement de mode faible inertie et clignote

3 fois en 3 secondes pour une grande inertie.

Si plus de 15 secondes s’écoulent entre les différentes

étapes il faut recommencer la séquence à l’étape 0.

0- Placer le commutateur sur OFF.

Régler la température en “butée minimale”.

1- Régler la température en “butée maximale”.

2- Retour en “butée minimale”.

Le commutateur clignote 3 fois en 3 secondes :

grande inertie (plancher rayonnant électrique).

Le commutateur clignote rapidement pendant

3 secondes : faible inertie (convecteur traditionnel).

Attention : l’étape 0 à 2 doit être effectuée

en moins de 10 secondes.

Cette manipulation ne dérègle en rien

le thermostat et peut-être réalisée à volonté.

Limitation de la plage de température

La plage de température peut être réduite de la

façon suivante :

1- Enlever le bouton de réglage de température.

2- Soulever l’ergot de limitation .

3- Ajuster le disque rouge afin de définir

la température maximale désirée.

4- Ajuster le disque bleu afin de définir

la température minimale désirée.

5- Replacer l’ergot .

6- Replacer le bouton.

Caractéristiques techniques

- Tension d’alimentation : 230 V, 50 Hz.

- Plage de réglage : +5 °C à +30 °C.

- Température d’utilisation : 0 °C à 50 °C.

- Température de stockage : -20 °C à +60 °C.

- Relais de sortie 8A cos φ= 1.

- Classe II.

- Indice de protection : IP 21

- Capacité de raccordement : 1 x 2,5 mm

2

.

- Mode de fonctionnement mémorisé indéfiniment.

- Réduit = -1 °C grande inertie / -3 °C faible inertie.

A

B

C

C

B

A

Le thermostat d’ambiance doit être installé à envi-

ron 1,5 m du sol, sur un mur intérieur, à l’abri du

rayonnement solaire direct et de toute pertur-

bation thermique telle que lampe d’éclairage, télé-

viseur, tuyau de chauffage, courant d’air.

Description

Raccordement électriqueVérification du mode

de fonctionnement

A

D

C

B

E

WE314

1

2

FP

N

L

WE314

1

2

FP

N

L

Branchement

direct

Branchement

avec relais

externe

LN

LN

fil pilote

fil pilote

25

5

15

10

30

OFF

25

5

15

10

30

20

AutoOFF

25

5

15

10

30

20

AutoOFF

25

5

15

10

30

20

AutoOFF

20

0

1

2

3 secondes

(grande inertie)

(faible inertie)
