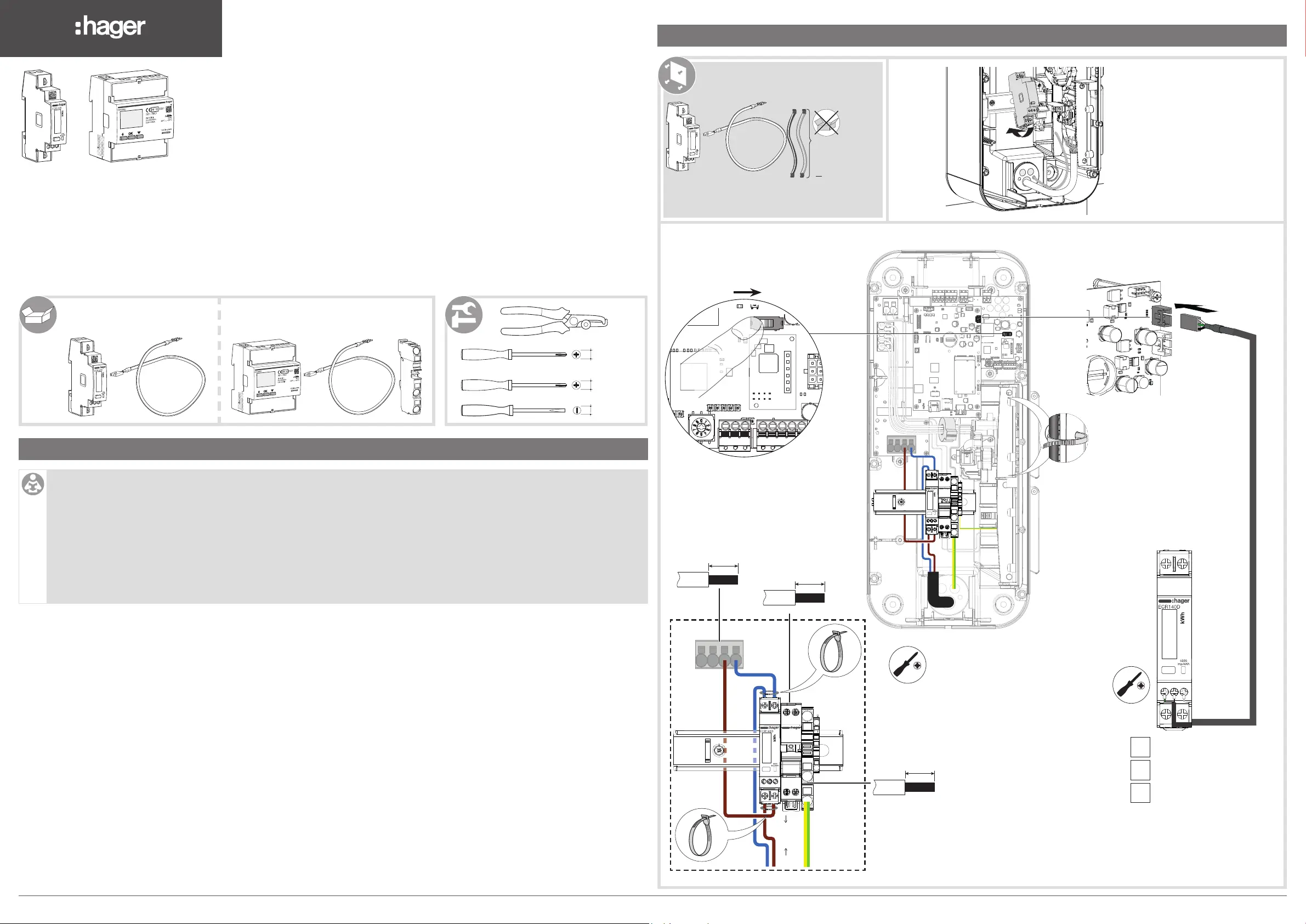

1
Hager 04.226LE007914C
XEVA431 Kit compteur monophasé / Einphasiges Zählerset / 1-phase meter kit
XEVA433 Kit compteur triphasé / Dreiphasiges Zählerset / 3-phases meter kit
a
notice d’installation
Kit MID pour borne de charge witty
share et witty flow
e
Installationsanleitung
MID set für witty share und witty flow
z
installation manual
MID set for witty share and witty flow
XEVA431XEVA433
• Avant de procéder à l’installation du compteur énergie, veuillez réaliser les opérations décrites dans les chapitres qui précèdent le raccordement électrique
de la notice d’installation de la borne de charge. Puis suivre les étapes décrites dans cette notice.
• La version logiciel des compteurs doit être supérieure ou égale à 1.2.
• Le compteur MID doit être paramétré dans le confi gurateur local pour être pris en compte.
• Bevor Sie mit der Installation des Energiezählers fortsetzen, führen Sie bitte die Arbeitsschritte durch, die in den Kapiteln vor dem elektrischen Anschluss
in der Installationsanleitung für die Ladestation beschrieben sind. Folgen Sie dann den Anweisungen in dieser Anleitung.
• Kompatible Messgeräte verwenden eine Softwareversion, die mindestens der Version 1.2 entspricht.
• Der MID-Zähler muss im lokalen Konfi gurator konfi guriert sein, um berücksichtigt zu werden.
• Before proceeding with the installation of the energy meter, please carry out the operations described in the chapters preceding the electrical connection
in the installation manual for the charge station. Then follow the steps described in these instructions.
• Comaptible meter are using a software version must be greater than or equal to 1.2.
• The MID meter must be confi gured in the local commissioning tool to be taken into account.
1. Prérequis / Voraussetzungen / Requirements
2. Installation / Installation / Installation
XEVA431
LN
L = 350 mm
N = 150 mm
> 10 mm²
PZ1
PZ2
2.5 mm
• Raccordement de puissance
• Netzanschluss
• Power connection
• Raccordement du câble Modbus
• Anschluss des Modbus-Kabels
• Connecting the Modbus cable
L3L2L1N
MLN513
C13
L
N
x 2
6810
MLN513
C13
L
N
N
L3L2L1N
L
19 mm
PZ1
1N.m
1 Phase / 1-phasig / 1 Line
vert / grün / green
D0 / A/A’ / (-)
D1 / B/B’ / (+)
Com./ C/C’ / OVL
blanc / weiß / white
noir / schwartz/ black
*
* Réglage de courant max. (voir chapitre 6. Confi guration
directe de la notice d’installation de la borne de charge)
* Max. Betriebsstrom (siehe Kapitel 6. Einstellungen in der
Installationsanleitung der Ladestation)
* Max. current setting (see chapter 6. Direct confi guration
in the installation manual of the charging station)
12 mm
16.5 mm
PZ1
0.5 N.m
8
10
6
