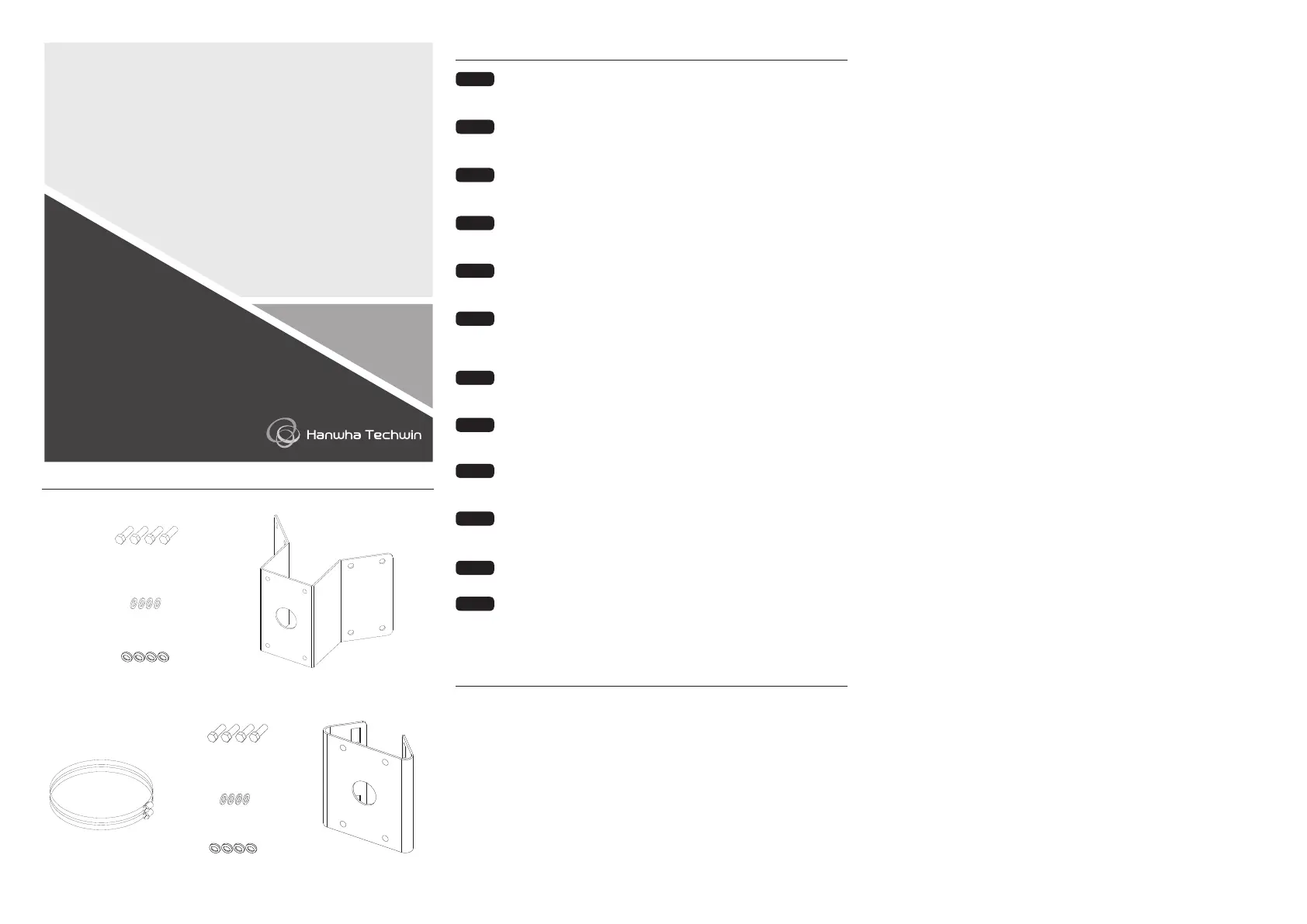

Package

SBP-300KMW

SBP-300PMW

ENG

Corner Mount Adaptor

Pole Mount Adaptor

SBP-300KM/SBP-300PM

Product Overview

SBP-300KMW : This is an adaptor that is used to install the Wall Mount Adaptor

(SBP-300WM) in a corner of the wall.

SBP-300PMW : This product is used to install the Wall Mount Adaptor

(SBP-300WM) onto a pole of at least 80 mm in diameter.

SBP-300KMW : Adaptateur permettant d'installer l'adaptateur de fixation murale

(SBP-300WM) dans l'angle du mur.

SBP-300PMW : Ce produit permet de monter l'adaptateur de fixation murale

(SBP-300WM) sur un pylône d'au moins 80 mm de diamètre.

SBP-300KMW : Das ist ein Adapter, der zur Montage des Wandadapters

(SBP-300WM) in einer Wandecke verwendet wird.

SBP-300PMW : Dieses Produkt dient zum Montieren des Wandadapters

(SBP-300WM) an einem Mast mit einem Durchmesser von mind. 80 mm.

SBP-300KMW : Éste es un adaptador que se utiliza para instalar el adaptador de

montaje en pared (SBP-300WM) en una esquina de un muro.

SBP-300PMW : Este producto se utiliza para instalar el Adaptador de montaje en

pared (SBP-300WM) en un poste de al menos 80 mm de diámetro.

SBP-300KMW : Questo è un adattatore utilizzato per installare l'adattatore per

montaggio a parete (SBP-300WM) in un angolo della parete.

SBP-300PMW : Questo prodotto è utilizzato per installare l'adattatore per

montaggio a parete (SBP-300WM) su un palo di almeno 80 mm di diametro.

SBP-300KMW : этот переходник используется для установки настенного

адаптера (SBP-300WM) в углу.

SBP-300PMW : этот продукт используется для установки настенного

кронштейна (SBP-300WM) на столб, минимальный диаметр которого

составляет 80 мм.

SBP-300KMW : Ta przystawka używana jest do montowania Przystawki ściennej

(SBP-300WM) w kącie pomiędzy ścianami.

SBP-300PMW : Ten produkt jest używany do montażu przystawek ściennych

(SBP-300WM) na słupie o średnicy co najmniej 80 mm.

SBP-300KMW : Bu, Duvar Montaj Adaptörünü (SBP-300WM) duvar köşelerine

monte etmek için kullanılan bir adaptördür.

SBP-300PMW : Bu ürün, Duvara Montaj Adaptörünü (SBP-300WM) en az 80 mm

çapa sahip bir direğe monte etmek için kullanılır.

SBP-300KMW : Adaptér určený k instalaci adaptéru pro upevnění na stěnu

(SBP-300WM) do rohu na stěně.

SBP-300PMW : Tento produkt je určen k instalaci adaptéru pro upevnění na stěnu

(SBP-300WM) na stožár o průměru alespoň 80 mm.

SBP-300KMW : ウォール・マウント・アダプタ（SBP-300WM）を壁の隅に設置す

るために使用するアダプタです。

SBP-300PMW : この製品を使用して、ウォール・マウント・アダプタ

（SBP-300WM）を直径が80mmを超える柱に設置します。

SBP-300KMW ：这是用于在墙角安装墙上安装适配器(SBP-300WM) 的适配器。

SBP-300PMW ：本产品用于将墙上安装适配器(SBP-300WM) 安装到直径至少为

80 毫米的柱子上。

SBP-300KM : 본 제품은 벽의 모서리부에 Wall Mount Adaptor(SBP-300WM)을 설치

시 사용하는 Adaptor 입니다.

SBP-300PM : 본 제품은 80mm이상의 원기둥에 Wall Mount Adaptor (SBP-300WM)

를 설치 시 사용하는 Adaptor 입니다.

FRA

GER

SPA

ITA

RUS

POL

TUR

CZ

JAP

CHI

KOR

Installation Precautions

Make sure that the installation place can endure at least 4times of the total weight of the

Corner/Pole Mount Adaptor, Wall Mount Adaptor, Hanging Mount Adaptor, and Camera.

Each anchor bolt to use mustbe capable of withstanding an extraction force of 700 kg.

When installingthe product outdoors, use interlocking devices made of stainless steel.

This product is designed to use M10 Anchor Bolts (Nuts)for theinstallation.

If youinstall the Corner Mount Adaptor ona concretewall, it is recommended to use M10

AnchorBolts (Nuts)along withplain and spring washers.

Assurez-vous que l'emplacement de l'installation peutsupporter au moins 4 fois le poids total de

l'adaptateur de fixation sur pylône/d'angle, de l'adaptateur de fixation murale, de l'adaptateur

pour fixation suspendue et de la caméra.

Chaque boulon utilisé doit pouvoir résister à uneforce d'extraction de 700 kg.

Sivousinstallez le produit à l'extérieur, utilisez des dispositifs deverrouillage en acier

inoxydable.

Pour installer ce produit, vousavez besoin de boulons d'ancrage M10 (écrous à river).

Sivousfixez l'adaptateur de fixation murale sur un mur en béton,nous vous conseillons

d'utiliserdes boulons d'ancrage M10 (écrous à river) avec rondelles de ressort et plates.





















Stellen Sie sicher, dass der Montageort das 4-facheGesamtgewicht der Eck-/Masthalterung,

des Wand- bzw. Hängeadapters und der Kamera tragen kann.

Jeder Ankerbolzen muss einer Ausziehkraft von 700 kg standhalten können.

Wenn das Produkt im Freien montiert wird, müssen Verriegelungseinrichtungen aus Edelstahl

verwendet werden.

Bei der Montagedieses Produkts benötigt manAnkerbolzen und Muttern (M10).

Wenn Sie die Eckhalterung an einer Betonwand befestigen, wird die Verwendung von M10

Ankerbolzen (Muttern) und von Unterleg- bzw. Spannscheiben empfohlen.

Asegúrese dequeellugar deinstalación puede soportar al menos 4 vecesel peso total del

adaptador de montaje en esquina/poste, eladaptador de montaje en pared, el adaptador de

montaje en suspensión y la cámara.

Cada pernodeanclaje debe tener la capacidad de soportar una fuerza de extracción de 700kg.

Al instalar el producto en exteriores, utilice dispositivos de interbloqueo de acero inoxidable.

Este productosehadiseñado parautilizartornillos de anclaje M10 (tuercas) paralainstalación.

Si instala el adaptador de montaje en esquina en un muro de hormigón, se recomienda utilizar

pernos de anclaje M10 (tuercas) juntocon arandelas planas y de muelle.

Assicurarsi che il punto prescelto per l'installazione possa sopportare un peso 4 volte

superiore a quello totale di adattatore per montaggio ad angolo/su palo, adattatore per

montaggioa parete, adattatore per montaggio sospesoe videocamera.

Ogni bullone diancoraggio dautilizzare deve poter resistere aduna forza di estrazionedi 700 kg.

Per installare il prodottoall'aperto, utilizzare dispositivi di ancoraggio in acciaio inossidabile.

Questo prodotto è progettato per utilizzare bulloni (dadi) di ancoraggio M10 per l'installazione.

Sesi installal'adattatore per montaggio ad angolo su un muro di cemento,si raccomanda di

utilizzare bulloni (dadi) di ancoraggio M10 con rondelle piane edelastiche.

Убедитесь, что место установки выдерживает вес примерно в 4 раза больший общего

веса углового адаптера/для крепления к колонне, а также навесного адаптера и камеры.

Каждый используемый крепежный болт должен выдерживать силу извлечения, равную

700 кг.

Если продукт устанавливается вне помещения, необходимо использовать устройство

блокировки из нержавеющей стали.

Для установки этого продукта используются крепежные болты (гайки) M10.

При установке углового адаптера на бетонной стене рекомендуется использовать

крепежные болты (гайки) M10, а также плоские и пружинные шайбы.

Upewnij się, że miejsce instalacji może utrzymać ciężar czterokrotnie większy od łącznej wagi

Przystawki do montażu na słupie/przystawki kątowej, Przystawki ściennej, Przystawki wiszącej

i Kamery.

Każda kotwa musi mieć zdolność wytrzymania siły wyciągania 700 kg.

W przypadku montażu produktu na zewnątrz należy używać blokad ze stali nierdzewnej.

Produkt ten należy montować za pomocą kotew (nakrętek) M10.

W przypadku montażu Przystawki kątowej na ścianie betonowej zalecane są kotwy (nakrętki)

M10 oraz podkładki zwykłe i sprężyste.

Montaj yerinin Köşe/Direk Montaj Adaptörünün, Duvar Montaj Adaptörünün, Askılı Montaj

Adaptörünün ve Kamera’nın toplam ağırlığının en az 4 katına dayanıklı olduğundan emin olun.

Kullanılacak her ankraj cıvatası, 700 kg’lık bir çekme kuvvetine dayanıklı olmalıdır.

Ürünü dış mekana kurarken, paslanmaz çelikten yapılmış iç kilit mekanizmaları kullanın.

Bu ürün, M10 ankraj cıvatalarıyla (somunlar) birlikte kullanılmak için tasarlanmıştır.

Köşeye Montaj Adaptörünü beton bir duvarda kullanacaksanız, düz ve yaylı rondelalara sahip

M10 ankraj cıvatalarının (somunların) kullanılması önerilir.

Ujistěte se, že místo, kam chcete zařízení instalovat, unese nejméně čtyřnásobek součtu

hmotností rohového adaptéru nebo montážního adaptéru pro stožáry, adaptéru pro upevnění

na stěnu, závěsného montážního adaptéru a kamery.

Každý kotevní šroub musí být schopen odolat tahu 700 kg.

Při instalaci produktu ve venkovních prostorách použijte zajišťovací prvky z nerezové oceli.

Tento produkt je navržen pro použití kotevních šroubů a matic M10 při instalaci.

Při instalaci rohového adaptéru na betonové stěny se doporučuje použít kotevní šrouby a

matice M10 spolu s plochými a pérovými podložkami.

設置場所が、コーナー/ポール・マウント・アダプタ、ウォール・マウント・アダプタ、ハンギング・

マウント・アダプタおよびカメラの合計重量の最大4倍まで耐えられることを確認してください。

使用する各アンカー・ボルトは、700kgの抜去力に耐えられます。

この製品を屋外に設置する場合は、ステンレス製の連動装置を使用してください。

この製品は、M10アンカー・ボルト（ナット）を使用して設置します。

コンクリート製の壁にコーナー・マウント・アダプタを設置する場合は、M10アンカー・ボルト

（ナット）と、平ワッシャーおよびスプリング・ワッシャーを使用することをお勧めします。

请确保安装位置至少可以承受角落/柱式安装适配器、墙上安装适配器、悬挂安装适配器和

摄像机总重量的 4 倍的力度。

要使用的每个膨胀螺丝都必须能够承受 700 公斤的拔出力度。

在室外安装产品时，请使用不锈钢制作的联锁装置。

本产品设计为使用M10 固定螺丝（螺母）进行安装。

如果将角落安装适配器安装在混凝土墙上，建议将M10 固定螺丝（螺母）与扁平有弹性的

垫圈结合使用。

설치장소가 Corner/Pole Mount Adaptor, Wall Mount Adaptor, Hanging Mount Adaptor,

Camera의총중량의4배이상을충분히견딜수있는곳에설치하세요.

설치된각각의앙카볼트는700kg의발거력에견디어야합니다.

옥외에설치시체결류는스테인레스재질을사용하세요.

이제품은M10의앙카볼트(너트)를사용하도록설계되어 있습니다.

CornerMountAdaptor를콘크리트벽에설치할경우M10의앙카볼트(너트)를 평와셔 및

스프링와셔와함께사용하세요.

CONER MOUNT ADAPTOR

STAINLESS STEEL

MOUNT STRAP

STAINLESS BOLT

(M10XL30) 4EA

SPRING WASHER 4EA

POLE MOUNT ADAPTOR

SPRING WASHER 4EA

STAINLESS BOLT

(M10XL30) 4EA

PLAIN WASHER 4EA

PLAIN WASHER 4EA



































































































Z6806149401A-SBP-300PM,300KM.ind1 12010-7-14 14:41:41

Corner Mount Adaptor

Pole Mount Adaptor

SBP-300KM (IVORY)

SBP-300PM (IVORY)

SBP-300KMW(WHITE)

SBP-300PMW (WHITE)

SBP-300KM/SBP-300KMW: 본 제품은 벽의 모서리부에 Wall Mount Adaptor을 설치

시 사용하는 Adaptor 입니다.

SBP-300PM/SBP-300PMW : 본 제품은 80mm이상의 원기둥에 Wall Mount Adaptor

를 설치 시 사용하는 Adaptor 입니다.

SBP-300KM/SBP-300KMW

SBP-300PM/SBP-300PMW

SBP-300KM/SBP-300KMW

: This is an adaptor that is used to install the Wall Mount Adaptor

in a corner of the wall.

SBP-300PM/SBP-300PMW

: This product is used to install the Wall Mount Adaptor onto a

pole of at least 80 mm in diameter.

SBP-300KM/SBP-300KMW

: Adaptateur permettant d’installer l’adaptateur de fixation murale

dans l’angle du mur.

SBP-300PM/SBP-300PMW

: Ce produit permet de monter l’adaptateur de fixation murale

sur un pylône d’au moins 80 mm de diamètre.

SBP-300KM/SBP-300KMW

: Das ist ein Adapter, der zur Montage des Wandadapters in

einer Wandecke verwendet wird.

SBP-300PM/SBP-300PMW

: Dieses Produkt dient zum Montieren des Wandadapters an

einem Mast mit einem Durchmesser von mind. 80 mm.

SBP-300KM/SBP-300KMW

: Éste es un adaptador que se utiliza para instalar el adaptador

de montaje en pared en una esquina de un muro.

SBP-300PM/SBP-300PMW

: Este producto se utiliza para instalar el Adaptador de montaje

en pared en un poste de al menos 80 mm de diámetro.

SBP-300KM/SBP-300KMW

: Questo è un adattatore utilizzato per installare l’adattatore per

montaggio a parete in un angolo della parete.

SBP-300PM/SBP-300PMW

: Questo prodotto è utilizzato per installare l’adattatore per

montaggio a parete su un palo di almeno 80 mm di diametro.

SBP-300KM/SBP-300KMW

: этотпереходникиспользуетсядляустановкинастенного

адаптерав углу.

SBP-300PM/SBP-300PMW

: этотпродуктиспользуетсядляустановкинастенного

кронштейнанастолб, минимальныйдиаметркоторогосоставляет 80 мм.

SBP-300KM/SBP-300KMW

: Ta przystawka używana jest do montowania Przystawki

ściennej w kącie pomiędzy ścianami.

SBP-300PM/SBP-300PMW

: Ten produkt jest używany do montażu przystawek ściennych na

słupie o średnicy co najmniej 80 mm.

SBP-300KM/SBP-300KMW

: Bu, Duvar Montaj Adaptörünü duvar köşelerine monte etmek

için kullanılan bir adaptördür.

SBP-300PM/SBP-300PMW

: Bu ürün, Duvara Montaj Adaptörünü en az 80 mm çapa sahip

bir direğe monte etmek için kullanılır.

SBP-300KM/SBP-300KMW

: Adaptér určený k instalaci adaptéru pro upevnění na stěnu do

rohu na stěně.

SBP-300PM/SBP-300PMW

: Tento produkt je určen k instalaci adaptéru pro upevnění na

stěnu na stožár o průměru alespoň 80 mm.

SBP-300KM/SBP-300KMW

: ウォール・マウント・アダプタを壁の隅に設置するために使用する

アダプタです。

SBP-300PM/SBP-300PMW

: この製品を使用して、ウォール・マウント・アダプタを直径が

80mmを超える柱に設置します。

SBP-300KM/SBP-300KMW

：这是用于在墙角安装墙上安装适配器 的适配器。

SBP-300PM/SBP-300PMW

：本产品用于将墙上安装适配器 安装到直径至少为 80 毫米的柱

子上。

SBP-300KM/SBP-300KMW

: 본 제품은 벽의 모서리부에 Wall Mount Adaptor을 설치 시

사용하는 Adaptor 입니다.

SBP-300PM/SBP-300PMW

: 본 제품은 80mm이상의 원기둥에 Wall Mount Adaptor 를

설치 시 사용하는 Adaptor 입니다.

Produktspezifikationen
