Havis CST00200 Bedienungsanleitung
Seiten 1 Nicht kategorisiert
Lies die Bedienungsanleitung für Havis CST00200 kostenlos online oder lade das PDF herunter. Diese Anleitung wurde 22 Mal aufgerufen. Frage zu diesem Modell? Stelle eine Frage
90
DEVICE CABLE
INGENICO MOVE 5000
(CUSTOMER SUPPLIED)
4-40 X .25 LONG
ATTACHMENT SCREW
BACKPLATE
TAILWIND FLEXIPOLE
PLUS STAND
(SOLD SEPARATELY)
CABLE COVER
TOOL LIST:
1.#2 PHILLIPS SCREW OR DRILL DRIVER

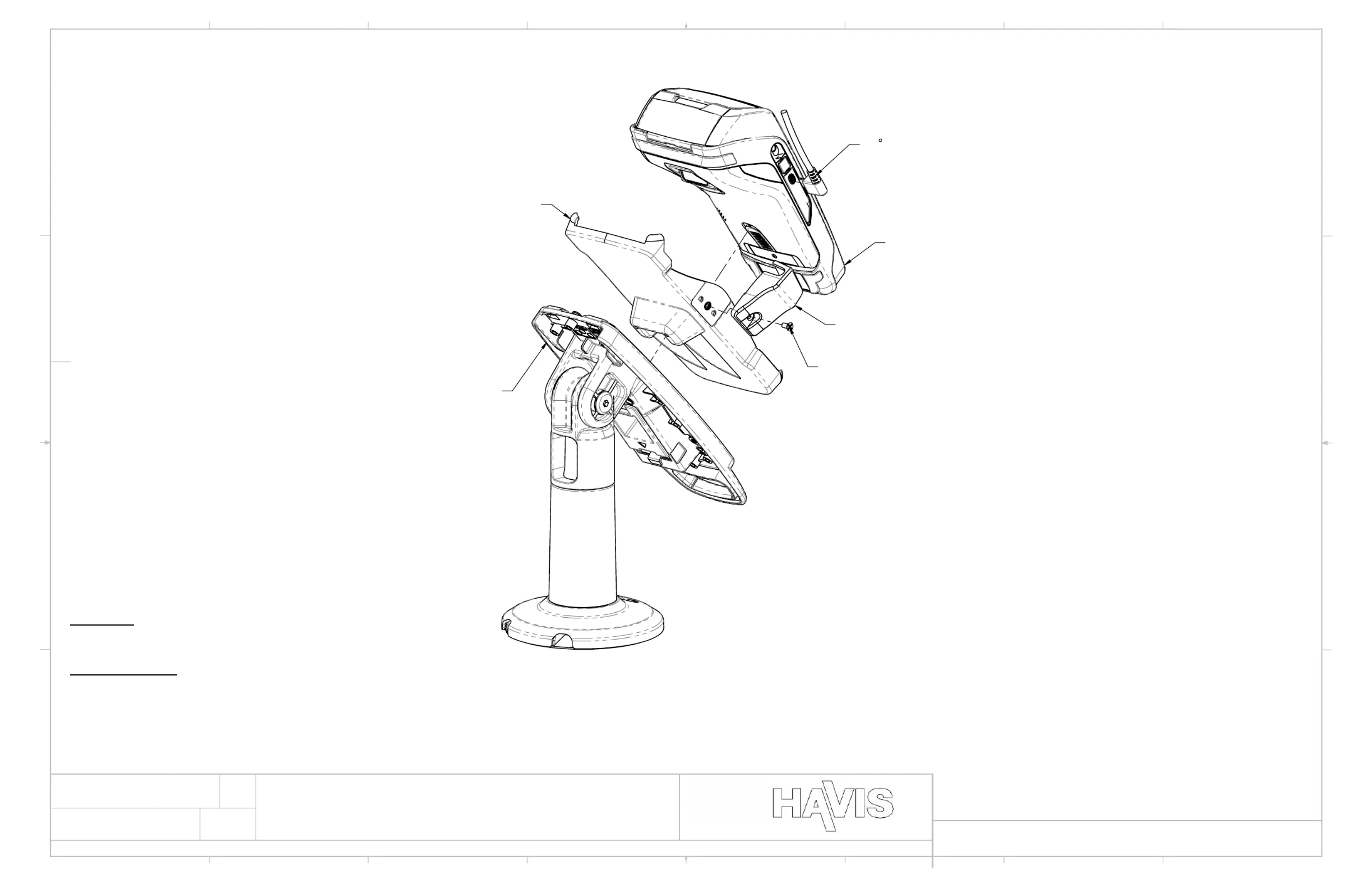

ASSEMBLY STEPS:
1.CONNECT
INGENICO MOVE 5000
TO
BACKPLATE
AND SNAP INTO PLACE.
2.ATTACH
CABLE COVER
TO THE
BACKPLATE
USING
4-40 X .25 LONG
ATTACHMENT SCREW
AS SHOWN.
3.ATTACH THE
INGENICO MOVE 5000
TO THE
TAILWIND FLEXIPOLE PLUS STAND
BY SNAPPING IT INTO PLACE AS SHOWN.
D
C
B
A
A
B
C
D
1
2
3
4
5
6
7
8
8
7
6
5
4
3
2
1
THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF AND REPRODUCTION IN PART OR IN WHOLE WITHOUT THE WRITTEN PERMISSION OF IS PROHIBITED.HAVIS HAVIS
DRAWN
DATE
TITLE
DWG. NO.
REV.
SHEET 1 OF 1
CUSTOMER INSTRUCTIONS
8/18/2022
A.SCHLEY
C
FOR INGENICO MOVE 5000
BACKPLATE
CST00200
Produktspezifikationen
| Marke: | Havis |
| Kategorie: | Nicht kategorisiert |
| Modell: | CST00200 |
| Breite: | 88.9 mm |
| Tiefe: | 25.4 mm |
| Gewicht: | 113 g |
| Produkttyp: | POS-Halterung |
| Produktfarbe: | Schwarz |
| Höhe: | 127 mm |
| Verpackungsbreite: | 101.6 mm |
| Verpackungstiefe: | 25.4 mm |
| Verpackungshöhe: | 152.4 mm |
| Kompatibilität: | Move 5000 |
| Markenkompatibilität: | Ingenico |
