Seite 1/1

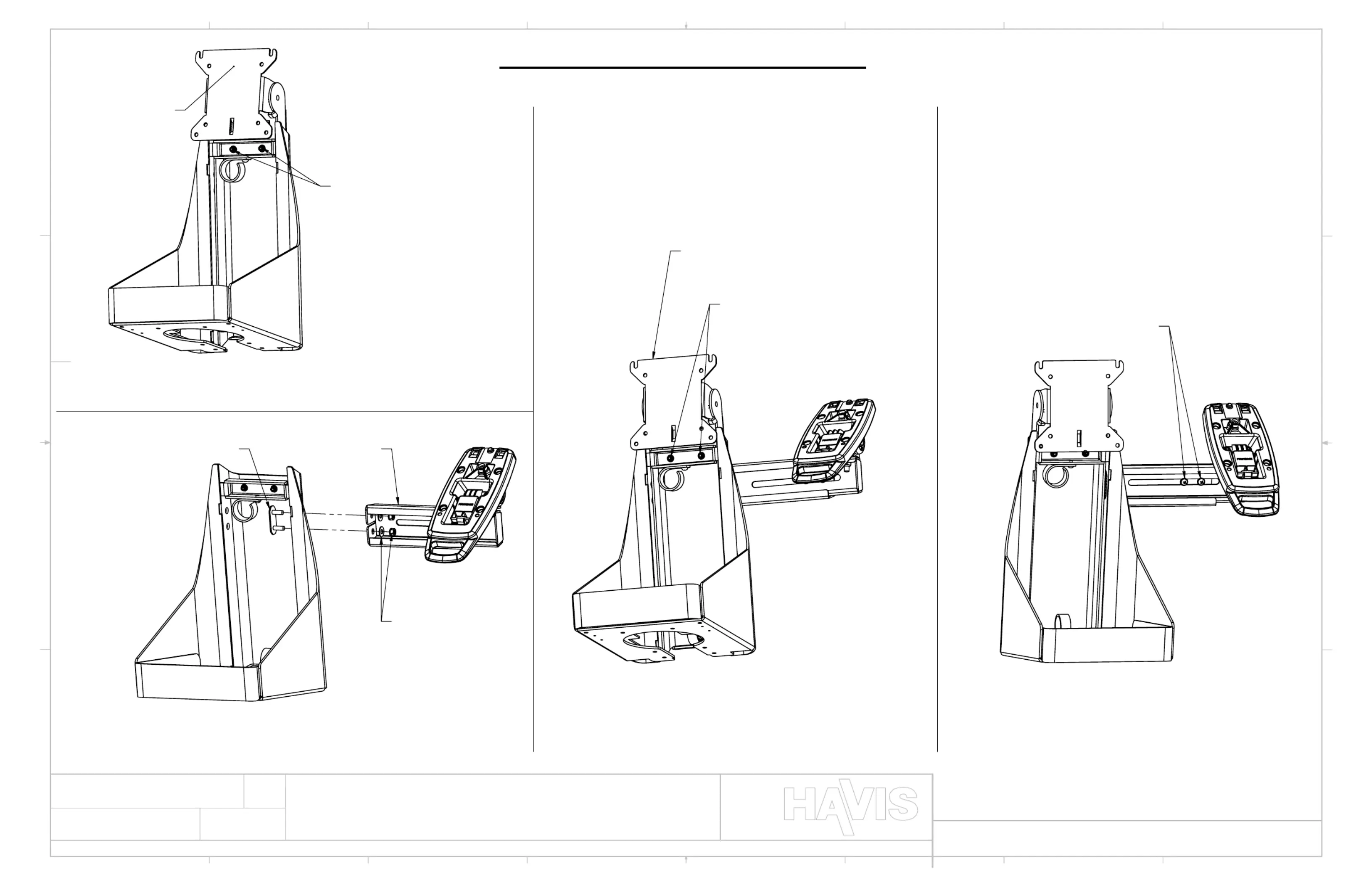

2X SET SCREWS

DISPLAY MOUNT

PAYMENT ARM

ATTACHMENT PLATE

2X WASHERS AND

2X LOCK NUTS

2X SET SCREWS

DISPLAY MOUNT

2X PHILLIPS SCREWS

ASSEMBLY STEPS:

1. LOOSEN 2 SET SCREWS AND REMOVE DISPLAY MOUNT

ASSEMBLY STEPS:

2. ATTACH PAYMENT ARM AND ATTACHMENT PLATE

TO SC UNIT WITH 2X WASHERS AND 2X LOCK NUTS.

ASSEMBLY STEPS:

3. SLIDE DISPLAY MOUNT BACK INTO PLACE AND

TIGHTEN SET SCREWS.

TOOLS LIST:

1. 3MM HEX WRENCH OR BIT WITH DRIVER

2. 8MM SOCKET WITH DRIVER

3. #2 PHILLIPS SCREW DRIVER

INSTALLATION INSTRUCTIONS

ASSEMBLY STEPS:

4. LOOSEN 2X PHILLIPS SCREWS TO ADJUST ARM.

5. RE-TIGHTEN SCREWS TO SECURE ARM LENGTH.

THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF HAVIS, INC. AND REPRODUCTION IN PART OR IN WHOLE WITHOUT THE WRITTEN PERMISSION OF HAVIS, INC. IS PROHIBITED.

DRAWN

DATE

TITLE

DWG. NO.

REV.

SHEET 1 OF 1

CUSTOMER INSTRUCTIONS

3/27/2023

S. YANG

SC-1000-ACC-03

SC-1000

PAYMENT ARM MOUNT,

SELF CHECK-OUT ACCESSORY,

Produktspezifikationen

Marke:	Havis
Kategorie:	Nicht kategorisiert
Modell:	SC-1000-ACC-03
Breite:	155.4 mm
Tiefe:	101.6 mm
Gewicht:	907 g
Produkttyp:	POS-Halterung
Produktfarbe:	Schwarz
Höhe:	203.2 mm
Höchstgewichtskapazität:	- kg
Verpackungsbreite:	174.4 mm
Verpackungstiefe:	134.8 mm
Verpackungshöhe:	204.7 mm
Paketgewicht:	1814 g
Ursprungsland:	Vereinigte Staaten
Nachhaltigkeitskonformität:	Ja
Nachhaltigkeitszertifikate:	RoHS
Anzahl der Arme:	1
Kompatibilität:	Havis SC-1000
Drehungswinkel:	180 °
Minimale VESA-Halterung:	- mm
Maximale VESA-Halterung:	- mm
Verbessertes Kabelmanagement:	Ja
