2

3. Ersatzteile

• Aus Sicherheitsgründen dürfen nur Original-

Ersatzteile von HAZET verwendet werden.

• Falsche oder fehlerhafte Ersatzteile können zu Beschädi-

gungen, Fehlfunktionen oder Totalausfall des Werkzeuges

führen.

• Bei Verwendung nicht freigegebener Ersatzteile erlö-

schen sämtliche Garantie-, Service-, Schadensersatz- und

Haftpflichtansprüche gegen den Hersteller oder seine Beauf-

tragten, Händler und Vertreter.

4. Entsorgung

• Zur Aussonderung, reinigen und unter Beachtung geltender

Arbeits- und Umweltschutzvorschriften zerlegen.

• Bestandteile der Wiederverwertung zuführen.

5. Bestimmungsgemäße Verwendung

• Für Metall-Rohre und Leitungen ? 4,75 – 10 mm mit

0,7 – 1,0 mm Wandstärke.

• Zur Herstellung von offenen (F) oder doppelten (E) Bördeln

nach DIN 74234 bzw. SAE, normalen 90°- und 180°-Bördeln.

• Für Bördel an gezogenen und gerollten Rohren.

6. Lieferumfang

12teilig im Metallkasten

7. Geräteelemente



Klein-Rohrabschneider HAZET 2181-1

2

Grundgerät HAZET 2191



Spannbacke HAZET 2191-1

4

Rohr-Fräser HAZET 2191-2

5

Vorgabestück HAZET 2191-3

6

Druckstück HAZET 2191-4 ? 4,75 mm

7

Druckstück HAZET 2191-5 5 mm

8

Druckstück HAZET 2191-6 6 mm

9

Druckstück HAZET 2191-8 8 mm

0

Druckstück HAZET 2191-9 9 mm

q

Druckstück HAZET 2191-10 10 mm

w

90°-Druckstück HAZET 2191-90

8. Technische Daten

• Mit auswechselbarer, scharnierter Spannbacke aus

Spezialstahl.

• Grundgerät aus Spezialguss, Oberfläche lackiert.

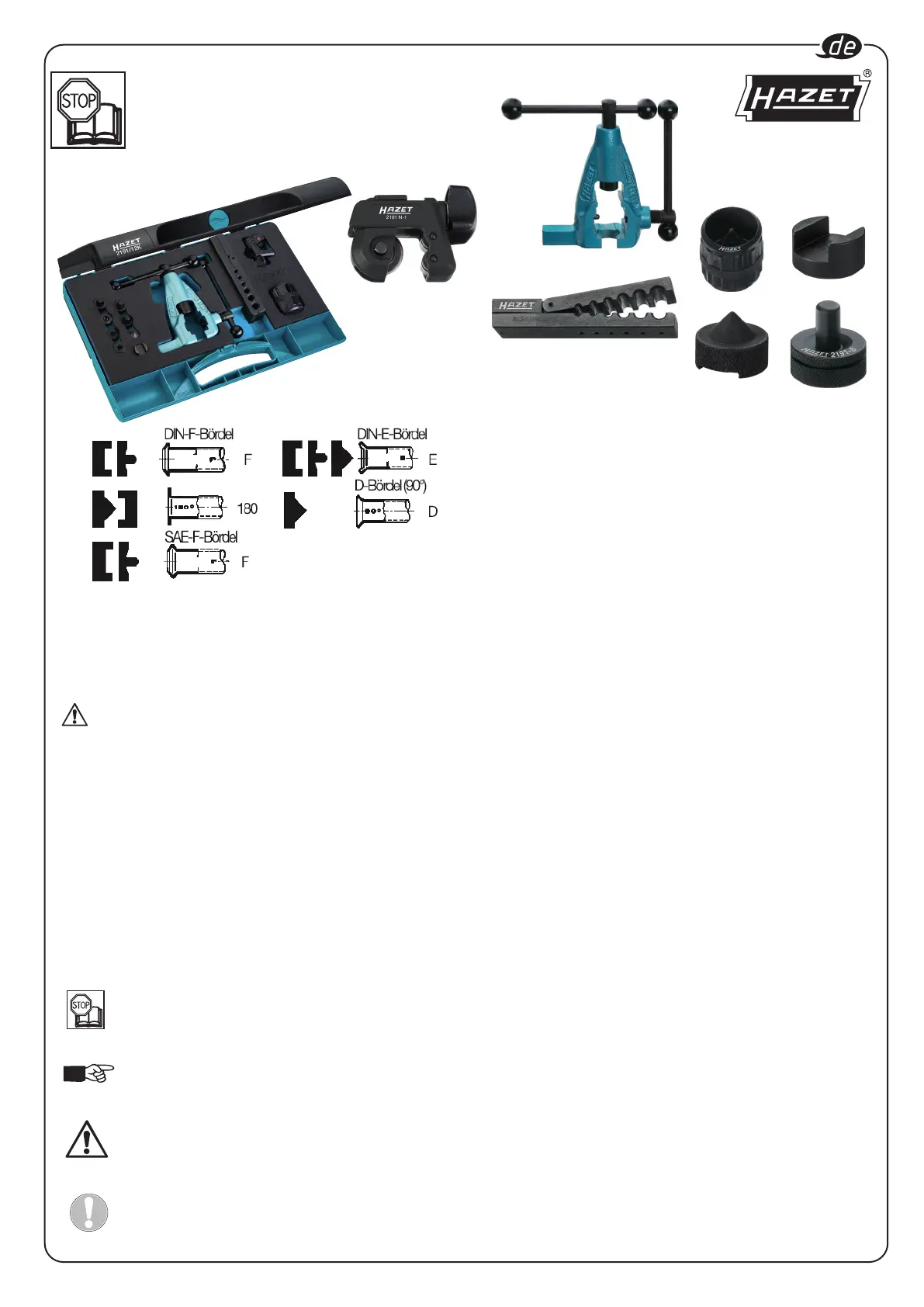

Bedienungsanleitung

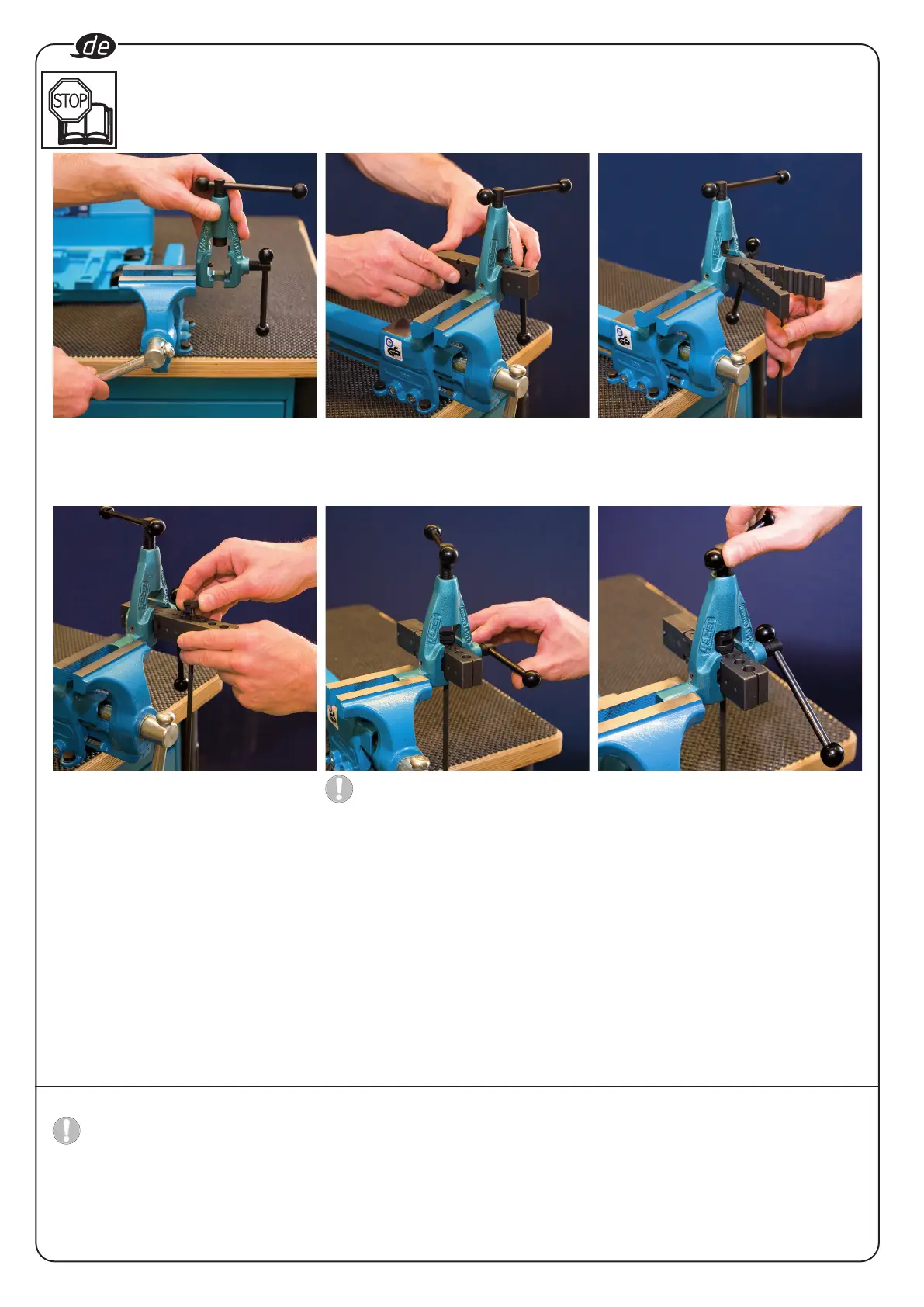

Doppel-Bördelgerät

mit mehrfachen Anwendemöglichkeiten

mit auswechselbarer, scharnierter Spannbacke

223113

2191/12 K

Sehr geehrter Kunde,

Sie haben eine gute Wahl getroffen. Sie halten ein HAZET

Qualitäts-Produkt in den Händen, das Ihren Arbeitsablauf

optimieren wird

1. Zu Ihrer Sicherheit

Vor Inbetriebnahme ist der Anwendungs-

hinweis zu lesen und zu beachten.

Zum bestimmungsgemäßen Gebrauch des Werkzeuges gehört

die vollständige Beachtung aller Sicherheitshinweise und Infor-

mationen

Für Verletzungen und Schäden, die aus unsachgemäßer und

zweckentfremdeter Anwendung bzw. Zuwiderhandlung gegen

die Sicherheitsvorschriften resultieren, übernimmt HAZET keine

Haftung oder Gewährleistung. Hierfür haftet allein der Betreiber.

Arbeiten an und mit dem Doppel-Bördelgerät dürfen nur von

technisch ausgebildeten Fachkräften durchgeführt werden.

2. Symbolerklärung

ACHTUNG:Schenken Sie diesen Symbolen

höchste Aufmerksamkeit!

BETRIEBSANLEITUNG LESEN!

Der Betreiber ist verpflichtet den Anwendungs hinweis und

die Sicherheitsvorschriften zu beachten und alle Anwender

des Werkzeugs gemäß dieser zu unterweisen.

HINWEIS!

Dieses Symbol kennzeichnet Hinweise, die Ihnen die

Handhabung erleichtern.

WARNUNG!

Dieses Symbol kennzeichnet wichtige Beschrei bungen,

gefährliche Bedingungen, Sicherheitsgefahren und

Sicherheitshinweise.

ACHTUNG!

Dieses Symbol kennzeichnet Hinweise, deren Nicht-

beachtung Beschädigungen, Fehlfunktionen und/oder

den Ausfall des Gerätes zur Folge haben.





4

5

w

6-q
