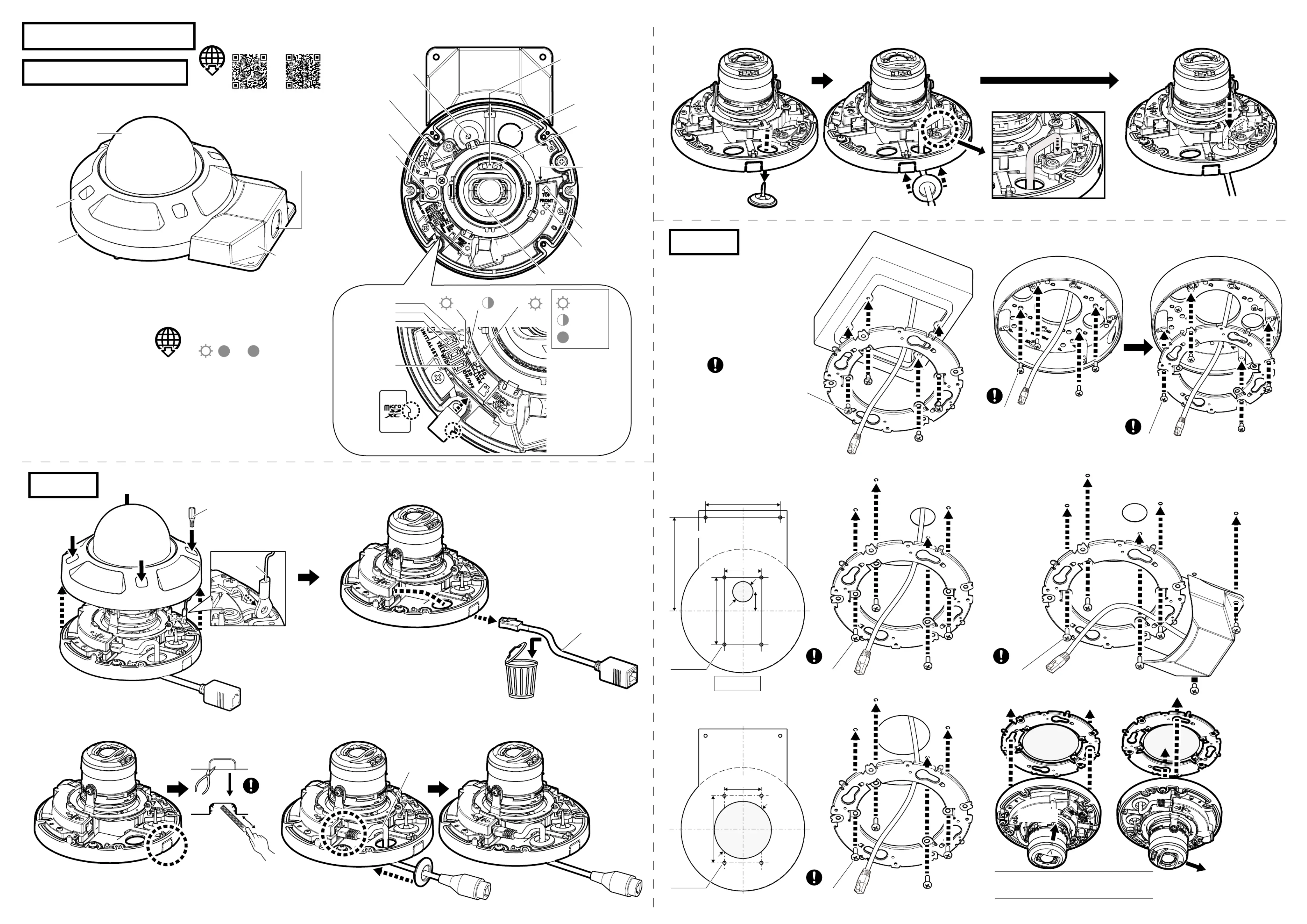

Seite 1/2

Tülle, wenn kein E/A-Kabel

verwendet wird. (Bei Auslie-

ferung der Kamera ist diese

Tülle an der Kamera ange-

bracht).

△-Zeichen

Bildschirm nach oben

IR LED (2 Stellen)

Warnung/Fehleranzeige für

SD-Speicherkarte

Richtungsmarkierung

zur Installation (TOP)

an der Wand.

Richtungsmarkierung

zur Installation (FRONT)

an der Decke.

LINK-Anzeige

(orange)

ACT-Anzeige

(grün)

SD ON/OFF-Taste

SD (MOUNT)-

TELE-Taste

WIDE-Taste

M4 (4 St.) (vor Ort zu beschaffen)

Mindestausreißfestigkeit: 196 N (pro 1 St.)

Vorbereitungen

Schritt 1

Schritt 2

zOperating Instructions

“Format the microSD memory card”

Für die i-PRO-Geräte wird die Verwendung

einer microSD-Speicherkarte empfohlen.

MONITOR OUT-

Klemme

zOperating Instructions

“Indicators”

■ Gemeinsam

■ ■Bei Gebrauch der Befestigung für das Kabelrohr Bei Verwendung eines RJ45-Ethernetkabels (WV-QCA500A: Sonderzubehör)

Glockenabdeckung

Gehäuse

Sockelabdeckung

Befestigung für

das Kabelrohr

Befestigungsposition für

Kabelrohr

Das Innengewinde für

Kabelrohr entspricht ANSI

NPSM (zylindrisches

Rohrgewinde) 3/4 oder ISO

228-1 (zylindrisches

Rohrgewinde) G3/4.

Netzwerkstecker

(RJ45)

E/A-Kabelklemme

Stützwinkel

INITIAL SET-Taste

■ Bei Verwendung eines E/A-Kabels (WV-QCA501A: Sonderzubehör)

Tüllenbefestigungsposi-

tion für Ethernetkabel

Einsatz (Zubehör)

RJ45-Ethernetkabel

(WV-QCA500A)

M4 (4 St.) (vor Ort zu beschaffen)

Mindestausreißfestigkeit: 196 N (pro 1 St.)

M4x8 mm (4 St.) (WV-QJB501-W Zubehör)

Empfohlenes Anzugsmoment: 0,78 N·m

M4 (4 St.)

(vor Ort zu beschaffen)

Mindestausreißfestigkeit: 196 N (pro 1 St.)

M4 (6 St.)

(vor Ort zu beschaffen)

Mindestausreißfestigkeit: 196 N (pro 1 St.)

93 mm

46 mm

116,5 mm

83,5 mm

23,8 mm

ø25,4 mm

ø73 mm

ø4 mm×4

ø4 mm×6

VORNE

Kabel für einfache Installation

VORNE

①

②

①

Alle aus

→

Wenn Sie die Einbaurichtung der Kamera

nach der Installation ändern möchten.

Haltedraht

■

Gangbox/Anschlussdose

■ Sockelhalterung (WV-QJB501-W)

■ Direktmontage der Kamera

Anmerkung:

• Die Kamera kann in alle Richtungen installiert werden.

M4 (4 St.)

(vor Ort zu beschaffen)

Mindestausreißfestigkeit: 196 N (pro 1 St.)

Verwenden Sie es

nicht für die aktuelle

Installation.

Installationsverfahren

Teile und Funktionen

: Leuchtet

: Blinkt

: Erlischt

Es ertönt ein Klickgeräusch.

②

N1221-2082 PGQQ1503XA

Support-Website

Website für technische

Informationen

Audio Ein

(Weiß)

Audio Aus

(Schwarz)

< 1 m (Mikro)

< 10 m (Leitung)

< 10 m

ALARM IN2 (Rot)

GND (Schwarz)

EXT I/O

12V Gleichstrom

RJ45 Ethernet (PoE)

Kategorie 5e oder besser, geradlinig,

4 Leiterpaare (8 Pins)

< 100 m

TELEWIDE

0,59 N·m

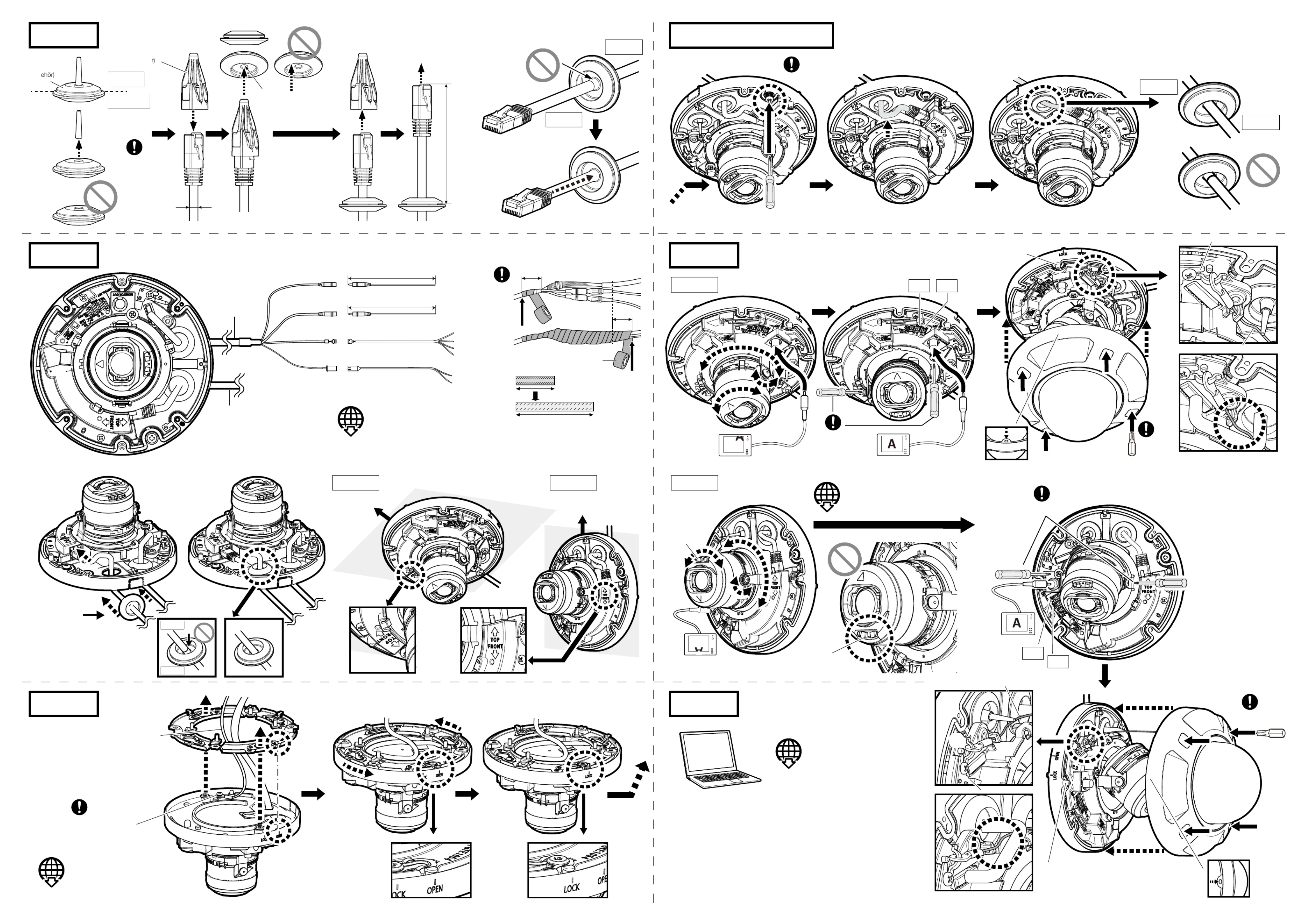

Schritt 5

Schritt 6

Schritt 7

Basic Information “ Cables”■

Operating Instructions “Audio output terminal”

→Schalten Sie die Stromversorgung ein (12 V Gleichstrom/PoE).

Wenn sich eine Schutzfolie auf dem Objektiv befindet,

entfernen Sie diese.

Operating Instructions

“Image rotation 180°”→

0,78 N·m

Schritt 3

Schritt 4

E/A-Kabel

WV-QCA501A:

Sonderzubehör

2-poliges Netzkabel

(WV-QCA501A Zubehör)

4-poliges Alarmkabel

(WV-QCA501A Zubehör)

12V Gleichstrom (Rot)

GND (Schwarz)

ALARM IN3 (Grau)

ALARM IN1 (Grün)

Ca. 20 mm

■ RJ45-Ethernetkabel

Tülle

(Zub

Wiederverwenden

RJ45 Ethernet (PoE)

Kategorie 5e oder

besser, geradlinig, 4

Leiterpaare (8 Pins)

< 100 m

RJ45-Kappe

(Zubehö

150mm

VORNE

OBEN

0,78 N·m

Vorstehender Teil der Sockelabdeckung

(2 Stellen)

0,78 N·m

IR LED

zOperating Instructions

“Focus adjustment”

zWebsite für technische Informationen

“IP Setting Software”

<Kontroll-Nr.: C0123>

oder

“i-PRO Configuration Tool(iCT)”

<Kontroll-Nr.: C0133>

“Extra optical zoom”

<Kontroll-Nr.: C0124>

“Camera images that appear to overlap”

<Kontroll-Nr.: C0128>

TELE

WIDE

②

①

Decke

③ ③

IR LED

Schritt 3

OPEN

Außen

Innen

Decke WandWand

Innen

Außen

Wasserdichtem Band

(WV-QCA501A Zubehör)

Schritt 5 (Fortsetzung)

Haltedraht

③

GND-Leitung (vor Ort zu beschaffen)

M3×6 mm

Empfohlenes Anzugsmoment

0,69 N·m

• Website für technische Informationen

“Countermeasure for Lightning Surge”

<Kontroll-Nr.: C0121>

②

①

Haltedraht

Stützwinkel

Das wasserdichte Band auf etwa

die doppelte Länge dehnen, die

verwendet werden soll.

Mitte

Bei Verwendung eines E/A-Kabels

Innen

Außen

Bei Verwendung eines E/A-Kabels

Vorstehender Teil der Socke-

labdeckung (2 Stellen)

ø5 mm - ø8,5mm

0,59 N·m

Produktspezifikationen

Marke:	I-PRO
Kategorie:	Sicherheitskamera
Modell:	WV-S2536LTA
Unterstützte Audioformate:	G.711, G.726
WLAN:	Nein
Bluetooth:	Nein
Gewicht:	1100 g
Produktfarbe:	Weiß
Internationale Schutzart (IP-Code):	IP66
Übertragungstechnik:	Kabelgebunden
Höhe:	105 mm
Energiequelle:	DC, PoE
Befestigungstyp:	Zimmerdecke
Betriebstemperatur:	-40 - 60 °C
Relative Luftfeuchtigkeit in Betrieb:	10 - 100 %
Stromverbrauch (Standardbetrieb):	10.3 W
Anzahl Ethernet-LAN-Anschlüsse (RJ-45):	1
Typ:	IP-Sicherheitskamera
Gehäusematerial:	Aluminium, Polycarbonate (PC)
Zahl der Benutzer:	14 Benutzer
Energieverbrauch:	860 mA
Unterstützte Grafik-Auflösungen:	320 x 180,640 x 360,1280 x 720 (HD 720),1280 x 960,1920 x 1080 (HD 1080)
Autofokus:	Ja
Zoom-Fähigkeit:	Ja
Größe des Bildsensors:	1/2.8 "
Formfaktor:	Dome
Kompatible Speicherkarten:	SD, SDHC, SDXC
Webbrowser:	Ja
Durchmesser:	154 mm
Integrierter Kartenleser:	Ja
Maximale Auflösung:	2048 x 1536 Pixel
Ethernet Schnittstellen Typ:	Schnelles Ethernet
DC-Ausgang Volt:	12
Brennweitenbereich:	9 - 21 mm
Megapixel insgesamt:	2 MP
Anzahl der Kameras:	1
Mindestbeleuchtung:	0 Lux
Eingebaute HDD:	Nein
Nachtsichtdistanz:	70 m
LED Typ:	IR
Sensor-Typ:	CMOS
Optischer Zoom:	2.3 x
Weißabgleich:	ATW, AWC
Nachtsicht:	Ja
Gegenlichtkompensation:	Ja
Highlight-Kompensation (HLC):	Ja
Stromverbrauch (Power over Ethernet (PoE)):	10.1 W
IK-Kodex:	IK10
Abstandsfeststellung (wide):	118.2 m
Abstandsbeobachtung (wide):	47.3 m
Abstandserkennung (wide):	23.6 m
Abstandsermittlung (wide):	11.8 m
Abstandsfeststellung (tele):	291.7 m
Abstandsbeobachtung (tele):	116.7 m
Abstandserkennung (tele):	58.3 m
Abstandsermittlung (tele):	29.2 m
Ethernet/LAN:	Ja
Anzahl der Bereiche zur Verdeckung der Privatsphäre:	8
Unterstützte Positionierung:	Draußen
