888-ASK-4ICC [email protected] icc.com
© Copyright 2014, ICC. ICC and ICC logo are registered trade name and trademark. All rights reserved. MSR-0496-RevC

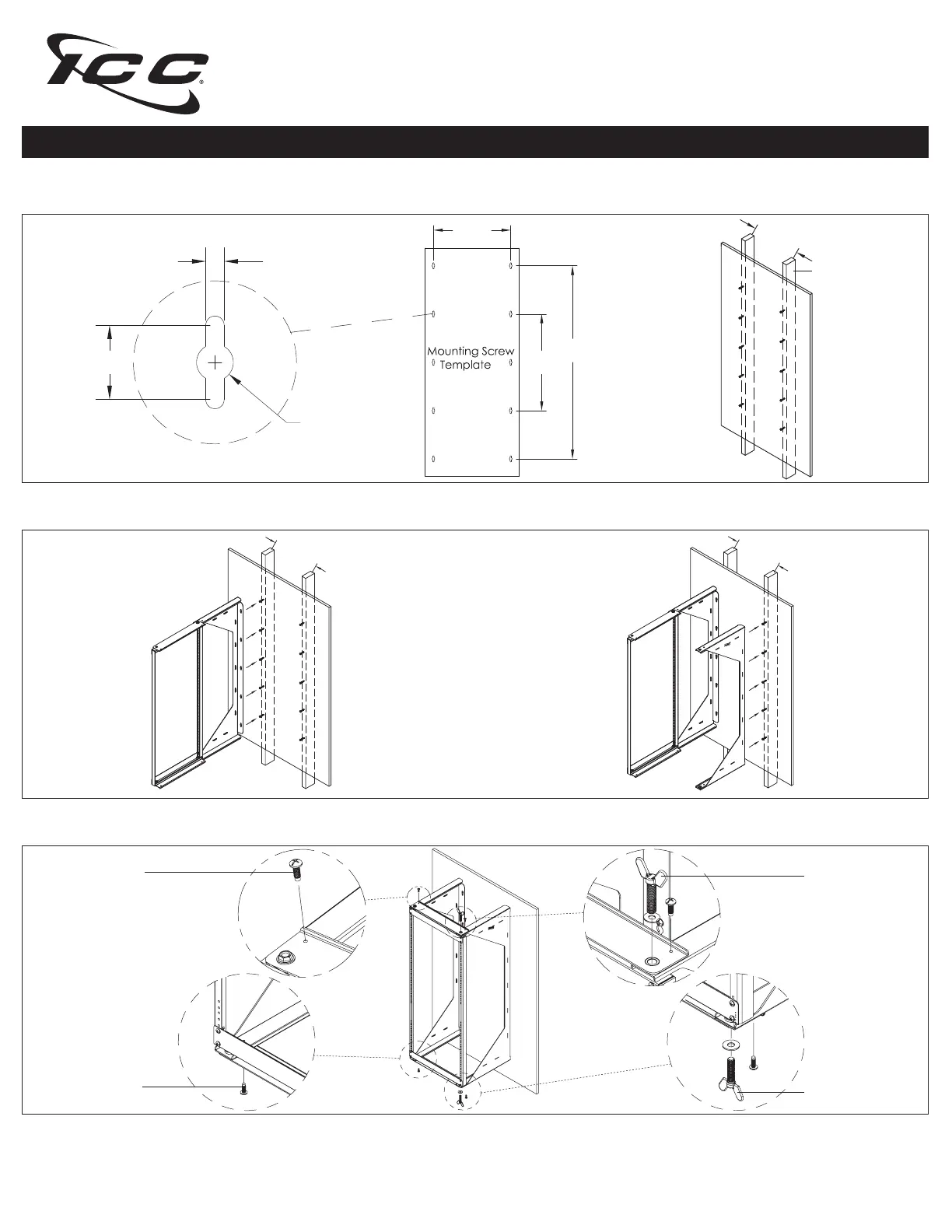

INSTALLATION INSTRUCTIONS
Swing Frame Wall Mount Rack, 25 RMS
Step 1: Locate studs, then use the template to mark 10 locations for mounting screws (not provided). Pre-drill the screws without fully
tighting them.
Step 2: Rack can be installed to swing open left or right. Place the left and right brackets onto the pre-drilled screws then tighten all
screws.
Step 3: Use four #12-24 screws and two wing bolts to secure the top and bottom of the frame to the brackets. CAUTION! Please do not
exceed more than 85 lbs weight capacity.
Wooden studs
16.00”
16.00”16.00”
16.00”
0.2400”
R0.2400”
.97”
20.00”
40.00”
Screw
Screw
Wing bolt
Wing bolt
Produktspezifikationen
| Marke: | ICC |
| Kategorie: | Nicht kategorisiert |
| Modell: | MSSFR25 |
| Produktfarbe: | Schwarz |
| Verpackungsbreite: | 540 mm |
| Verpackungstiefe: | 1300 mm |
| Verpackungshöhe: | 170 mm |
| Paketgewicht: | 16981 g |
| Ursprungsland: | China |
| Typ: | Rackrahmen |
| Menge pro Packung: | 1 Stück(e) |
| Wandmontage: | Ja |
| Rahmentyp: | offen |
| Rack-Kapazität: | 25U |
