Seite 1/2

1. 2. 3.

6. 7. 8.

10.

11 .

12 .

10.

13.

IB-3780-C31

3sec.

1. Öffnen Sie die Fronttür durch öffnen der Verrigelung

mittels des mitgelieferten Schlüssels (im Uhrzeigersinn

drehen) und kurzem, festen Druck auf die Tür.

2. Öffnen Sie die inneren Abdecktüren durch drehen der

Verriegelungsschrauben (gegen den Uhrzeigersinn).

Benutzerhandbuch

8-fach externes SINGLE Gehäuse

USB 3.1 Gen 2 / Type-C

™

Für 2,5" und 3,5" SATA Festplatten/SSDs

Reinigung des Gerätes

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen

• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet

• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist

• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

Entsorgung des Gerätes

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf

unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses

Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie

über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene

Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie

dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur

Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter support@raidsonic.de oder besuchen Sie

unsere Internetseite www.raidsonic.de.

Allgemeine Informationen

• Betriebssystem

Windows

10 / Windows 7 / 8.1

macOS

X 10.12 oder höher

• Umgebungsbedingungen für den Betrieb

Temperatur 0 ~ 40 °C Luftfeuchtigkeit max. 90 % RH

• Hot-plug für USB Type-C

™

Schnittstelle

Unterstützt USB 3.1 Gen 2, 10 Gbit/s Transferrate und abwärts-

kompatibel zu USB 3.0/2.0 Schnittstellen älterer PC und MAC

Systeme.

• USB 2.0 / 3.0 / 3.1 kompatibel*

*Zusätzliche Kabel benötigt, Kabeladapter werden

nicht empfohlen

• Smart Lüfter

Der temperaturgeregelte Lüfter wird über einen eingebauten

Temperaturfühler gesteuert und verfügt über zwei Modi

(auto/manuell) und drei Geschwindigkeitseinstellungen.

Verpackungsinhalt

Hauptgerät x1, Handbuch x1, Schrauben für 2,5" HDD/SSD x16,

Schrauben für 3,5" HDD/SSD x32, Festplattengriffe x16, bracket x8,

Schraubendreher x1, Schlüssel x2, USB 3.1 Gen 2 Type-C

™

zu C Kabel

x1, Stromanschlusskabel x1

Beschreibung der Synchronisationsmodus-Taste

Stellen Sie sicher, dass das Gerät per USB mit einem eingeschalteten

Computer verbunden ist. Sollte dies nicht der Fall sein, geht das Gerät

wieder aus. Wählen Sie den für Sie geeigneten Synchronisationsmo-

dus - folgende Modi stehen zur Verfügung:

ACHTUNG

Level 1: langsam unter 45° 1000 U/min~1400 U/min

Level 2: mittel 45°C ~ 54°C 1500 U/min~1900 U/min

Level 3: schnell über 55°C 2400 U/min~2800 U/min

Orange LED

Wird der Computer ausgeschaltet geht

das Gerät in Stanby-Modus. Wird der

Computer eingeschaltet, startet das

Gerät automatisch wieder.

AUS (keine LED)

Keine Synchronisierung mit dem Com-

puter, das Gerät bleibt aktiv wenn Sie

den Computer ausschalten.

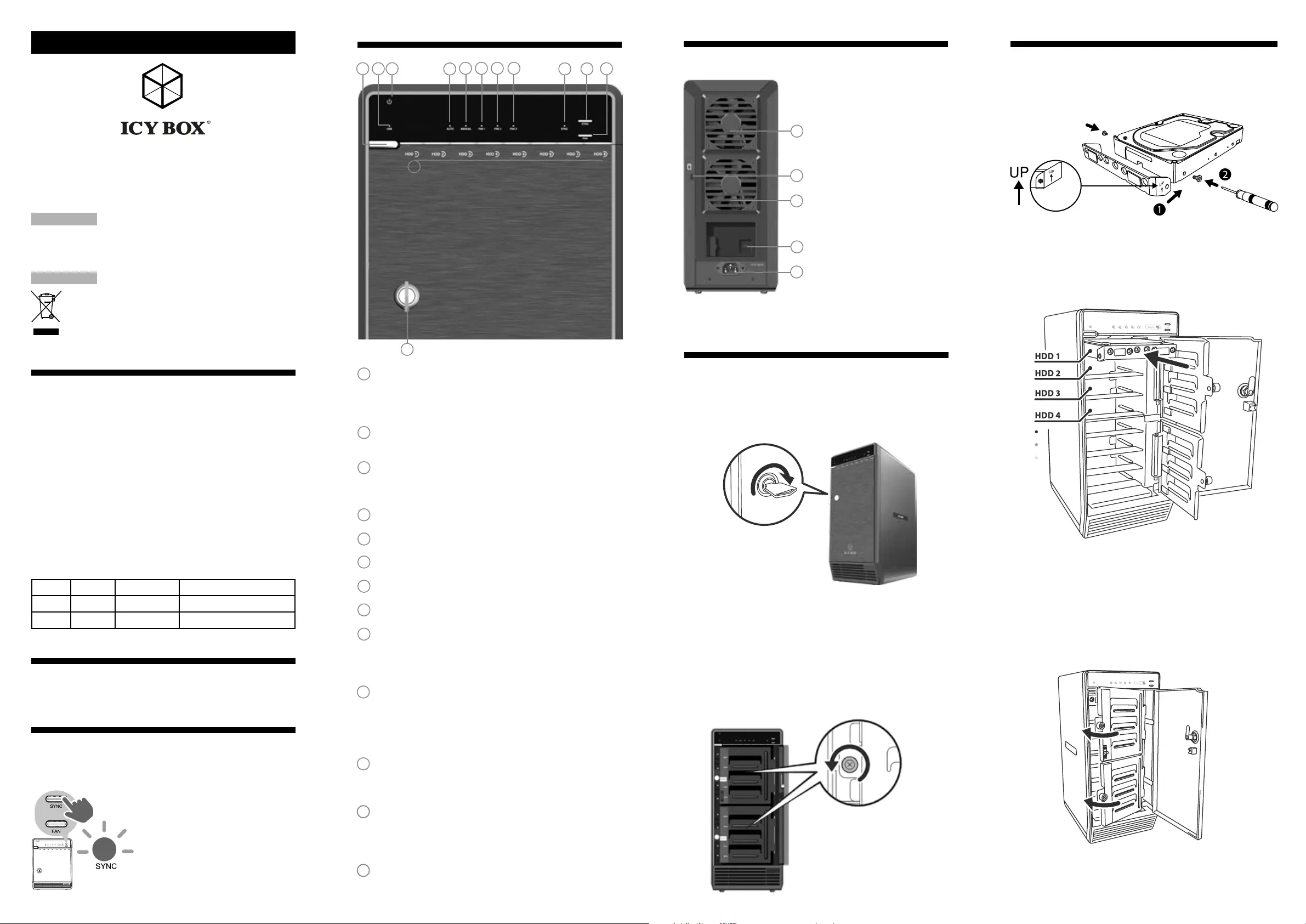

Allgemeine Informationen

Vorderansicht

Stellen Sie bitte jedes Mal sicher, dass die Festplatten richtig und

vollständig eingesetzt wurden, da sonst das Gerät bzw. die Platten

nicht erkannt werden können.

An-/Austaste

Zum Ausschalten muss diese Taste für 3 Sekunden

gedrückt gehalten werden.

Hierdurch wird ein versehentliches Ausschalten verhindert!

LED USB Status

in Verwendung/Zugriff

LED Betriebsstatus

Blau - Betrieb

Orange - Sleep Modus

Lüfter im automatischen Modus

Lüfter im manuellen Modus

Lüftergeschwindigkeit Level 1

Lüftergeschwindigkeit Level 2

Lüftergeschwindigkeit Level 3

Synchronisationsmodus-LED

LED Orange Wird der Computer ausgeschaltet geht das

Gerät in Sleep Modus.

LED AUS Keine Synchronisierung mit dem Computer.

Synchronisationsmodus-Taste

De-/Aktiviert den Synchronisationsmodus.

Zum ändern der Einstellung muss die Taste für

3 Sekunden gedrückt gehalten werden.

Hierdurch wird ein versehentliches Ausschalten verhindert!

Lüftertaste

Zum Einstellen der Auto/Manuell Funktion und der

Geschwindigkeitsstufen 1 bis 3.

HDD Zugriff

HDD1 / HDD2 / HDD3 / HDD4

HDD5 / HDD6 / HDD7 / HDD8 Status

Blau blinkend Zugriff

Schloss

Rückansicht

Lüfter

Kensington Lock-Öffnung

Lüfter

USB Type-C

™

Schnittstelle

220 V Stromanschluss

Schnellinstallation

3. Bitte verwenden Sie die mitgelieferten Schrauben um

die Griffe an den Festplatten zu befestigen.

Anleitung für 3,5" HDD, Einbau von 2,5" folgt später

4. Setzen Sie die vorbereiteten Festplatten in der

Reihenfolge von oben nach unten in das Gerät ein.

5. Schließen und verriegeln Sie danach die inneren und

die äußere Abdecktür(en) wieder.

6. Verbinden Sie das mitgelieferte Stromkabel mit dem

Gerät und der entsprechenden Stromversorgung,

verbinden Sie die USB Type-C™ Schnittstelle mittels des

mitgelieferten Kabels, mit Ihrem Rechner.

11 .

12 .

13.

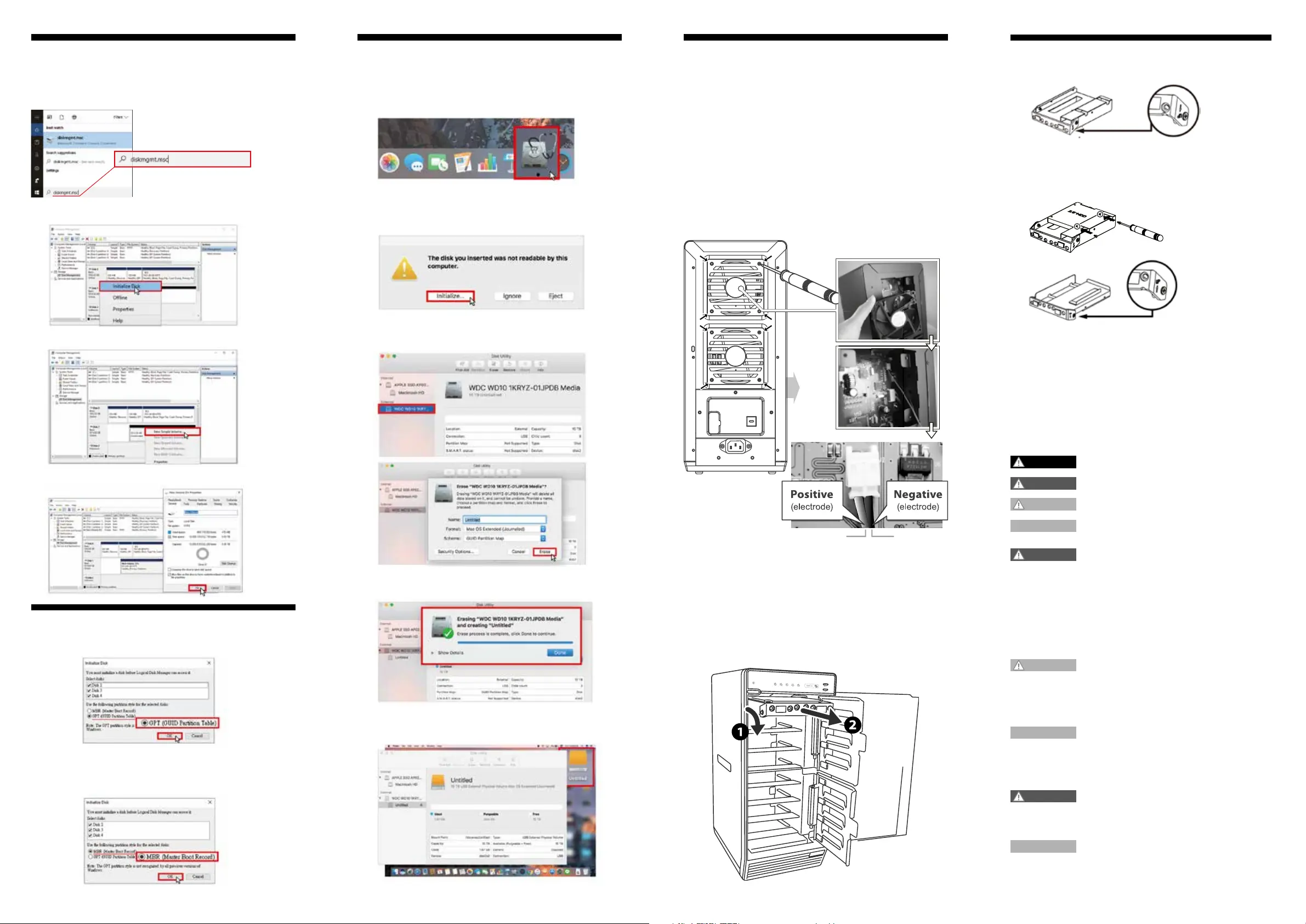

Windows

Initialisierung

Wenn die Festplatte nicht initialisiert ist, müssen Sie

möglicherweise wie folgt vorgehen:

• Klicken Sie auf Start --> Suchen und tragen

diskmgmt.msc ein. Anschließend die Enter-Taste drücken.

• Initialisierung ausführen.

• Neue Partition erstellen und Laufwerk formatieren

• Festplattenformatierung abgeschlossen.

Hinweis: Aktivieren Sie GPT wenn die Kapazität eines

Laufwerkes größer als 2 TB ist

Hinweis: Aktivieren Sie MBR wenn die Kapazität eines

Laufwerkes kleiner als 2 TB ist

Laufwerksinitialisierung

macOS

Wenn die Festplatte nicht initialisiert ist, müssen Sie

möglicherweise wie folgt vorgehen:

• Wählen Sie das Festplatten-Dienstprogramm.

• Festplatte initialisieren...

• Wählen Sie löschen

• Festplattenformatierung wird durchgeführt

• Formatierung abgeschlossen

Fehlerbehebung

• Sollte eine Festplattenerkennung zu lange dauern oder

fehlschlagen, stellen Sie bitte sicher, dass die

Festplatten richtig und vollständig eingesetzt wurden.

• Wir empfehlen unter macOS

X die Festplatten

unterschiedlich zu benennen.

• Das Lüftergeräusch wurde mit der Zeit immer lauter? Entfernen

Sie den Netzstecker und entnehmen Sie die Lüfterabdeckung.

Nun können Sie die Lüfter vorsichtig reinigen und im Anschluss

wieder montieren.

• Das Lüftergeräusch nimmt nicht ab? Ersetzen Sie die Lüfter mit

einem neuen 2pin 80x80x20 mm Lüfter oder geben das Gerät

an Ihren Fachhändler zur Reparatur zurück.

• Umgebungsbedingungen:

Temperatur 0°C ~ 60°C

Luftfeuchtigkeit 0% ~ 90% R.H.

• Um eine Festplatte zu entnehmen drücken Sie den montierten

Festplattengriff leicht nach unten und entnehmen die Festplatte.

Rot

Schwarz

2,5" Carrier - Zusammenbau

• Nehmen Sie den 2,5" Carrier aus dem Gehäuse und legen Sie

ihn zur Montage der SSD/HDD wie folgt:

• Legen Sie die 2,5" HDD/SSD mit den 4 Schraublöchern nach

oben und dem SATA Anschluss nach hinten unter Nutzung der

zwei Metallpins an der linken Seite in den Carrier ein und be-

festigen diese mittels zweier Schrauben wie folgt gezeigt:

• Drehen Sie den Carrier um.

• Setzen Sie die vorbereiteten Festplatten in der

Reihenfolge von oben nach unten in das Gerät ein.

• Schließen und verriegeln Sie danach die inneren und die

äußere Abdecktür(en) wieder. Fertig zur Verwendung!

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenver-

lust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf

Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr

nicht befolgt werden.

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu

schweren Verletzungen führen wird.

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod

oder zu schweren Verletzungen führen kann.

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten

Verletzungen führen kann.

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden

führen und den Betriebsablauf stören kann.

Gefahren durch elektrische Spannung

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen

• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen

• Kontaktschutzblenden nicht entfernen

• Kontakt mit Spannungsführenden Komponenten vermeiden.

• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren

• Verwendung nur in dafür vorgesehenen Umgebungen

• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!

• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten

• Eigenständige Modiﬁkationen sind unzulässig

• Gerät nicht während eines Gewitters anschließen

• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

Gefahren während Montage (wenn vorgesehen)

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen)

möglich

• vor Montage, Betriebsanleitung lesen

• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden

• Bauteile nicht mit Gewalt zusammensetzen

• geeignetes Werkzeug verwenden

• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

Gefahren durch Wärmeentwicklung

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen

• Lüfter-Auslass und passive Kühlkörper freihalten

• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden

• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen

• keine Gegenstände auf dem Gerät/Netzteil abstellen

Gefahren durch Kleinstteile und Verpackung

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren

• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen

• Kleinteile und Verpackungen nicht in Kinderhände geben

Möglicher Datenverlust

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten

• Produkt nur verwenden, wenn Speziﬁkationen erfüllt sind

• Datensicherung vor Inbetriebnahme durchführen

• Datensicherung vor Anschluss neuer Hardware durchführen

• dem Produkt beiliegendes Zubehör verwenden

GEFAHR

WARNUNG

VORSICHT

ACHTUNG

WARNUNG

VORSICHT

ACHTUNG

WARNUNG

ACHTUNG

Produktspezifikationen

Marke:	Icy Box
Kategorie:	Externe Festplatte
Modell:	IB-3780-C31
USB Anschluss:	Ja
Breite:	255 mm
Tiefe:	155 mm
Gewicht:	6000 g
Mitgelieferte Kabel:	AC, USB Type-C
Produkttyp:	HDD / SSD-Gehäuse
Produktfarbe:	Schwarz
Höhe:	350 mm
Energiequelle:	AC
Material:	Aluminium, Plastic
Betriebstemperatur:	0 - 40 °C
Relative Luftfeuchtigkeit in Betrieb:	5 - 95 %
Verpackungsbreite:	240 mm
Verpackungstiefe:	325 mm
Verpackungshöhe:	465 mm
Paketgewicht:	7130 g
Netzteil Eingansgsspannung:	100 - 240 V
Warentarifnummer (HS):	84733080
Ursprungsland:	China
Betriebsanleitung:	Ja
Verpackungsart:	Box
Plug & Play:	Ja
LED-Anzeigen:	Ja
Temperaturbereich bei Lagerung:	-20 - 60 °C
Luftfeuchtigkeit bei Lagerung:	5 - 95 %
Unterstützt Windows-Betriebssysteme:	Ja
Unterstützt Mac-Betriebssysteme:	Ja
Ein-/Ausschalter:	Ja
Anzahl Produkte pro Versandkarton:	2 Stück(e)
Gewicht Versandkarton:	15600 g
Länge des Versandkartons:	342 mm
Breite des Versandkartons:	500 mm
Höhe des Versandkartons:	487 mm
USB-Stecker:	USB Typ-C
Netzteilfrequenz:	50 - 60 Hz
Anzahl der USB-Anschlüsse:	1
USB-Version:	3.2 Gen 2 (3.1 Gen 2)
Anzahl der unterstützten Speicherlaufwerke:	8
RAID Level:	JBOD
Unterstützte Speicherlaufwerk-Schnittstellen:	Serial ATA, Serial ATA II, Serial ATA III
AC-Adapter Eingangsstrom:	2.5 A
Lüfterdurchmesser:	80 mm
Anzahl Lüfter:	2 Lüfter
Datenübertragungsrate:	10 Gbit/s
Schrauben enthalten:	Ja
Größe des Speicherlaufwerks:	2.5/3.5 "
Chipsatz:	VIALabs VL820, ASmedia ASM1352R x4
Max. Speicherkapazität:	80 TB
Sperrschloss:	Ja
USB-Anschluss Geschlecht:	Weiblich
UASP-Unterstützung:	Ja
