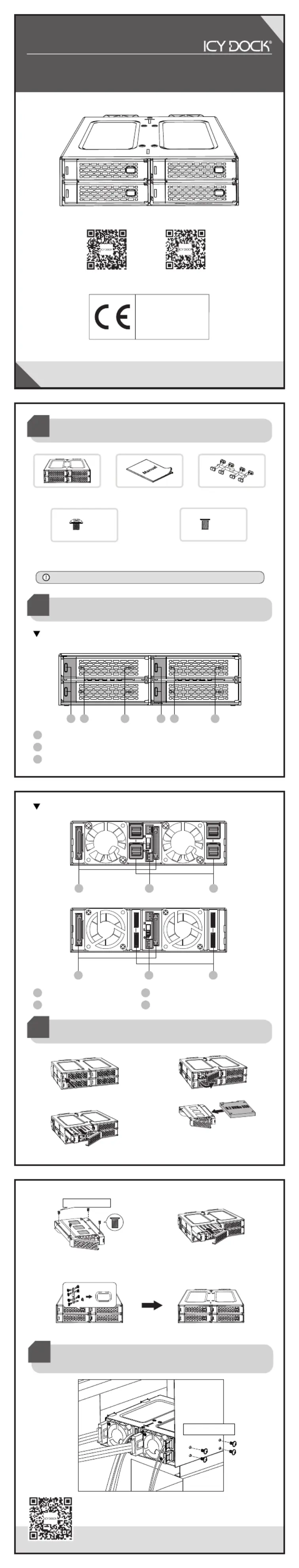

1. Insert the device into external 5.25" bay and use the
included M3*2.5 screws to secure the device
2. Connect miniSAS HD and OCuLink cables to the
device to finish installation
Device Installation ●Installation eines Gerätes Installation du dispositif●
●● Instalación del dispositivo deデバイス取付手順●裝置安裝步驟
●设备安裝步驟
4
Align the four screw holes to the drive and
use the included M3*4 screws to install.
(Optional)
Insert the drive ID plug into the slot, according to your preference.
M3*4 screws x 4
Insert the drive with tray back into the
device to complete installation.
3-53-6
For the warranty information, please visit www.icydock.com/warranty.php
Drive ID Plug
1
M3*2.5 screws
Full Metal 4 Bay 2.5" U.2 NVMe SSD Backplane Cage
ToughArmor
Copyright © ICY DOCK International. All Rights Reserved. 650304 VER 1.0
1
2
3
4
MB699VP-B
miniSAS HD
SFF-8643 Connector
MB699VP-B V3
OCuLink
SFF-8612 Connector
Cremax Europe GmbH
Weidenweg 21H
47059 Duisburg, Germany
Email: [email protected]
Front View
121233
MB699VP-B / MB699VP-B V3
Drive Tray Ejection Button
1
LED Indicator (Power: Solid Green ; Drive Access: Flashing Green)
2
Slot for Drive ID Plug
3
Device Information ●Geräteinformationen Informations dispositif ●
●●●● Información del dispositivo本体説明機體說明 机体说明
2
10 x M3*2.5 Pan Head Screw for Device
(2 x Screw for Spare Parts)
10
x
User ManualDrive ID PlugDevice
18 x M3*4 Flat Head Screw for 2.5" SSD
(2 x Screw for Spare Parts)
18
x
Note: Please use the included screws to secure the device and the drive(s)
Package Contents ●Packungsinhalt Contenu Contenido●●
del paquete
●包装について● 包裝說明 ●包装说明
1
Installation Guide ●Installationsanleitung Guide d'Installation Guía●●
de instalación
●製品の組み込み手順について● 操作步驟 ●操作步骤
3
3-1
3-3
3-2
The tray accommodates U.2 NVNe drives
up to 15mm in height. Flip both tray and
drive to the bottom side to insert the drive.
3-4
Rear View
15 Pin Power Port
1
3 Pin Fan Header Port
2
miniSAS HD Connector Port
3
OCuLink Connector Port
4
12
34
MB699VP-B V3
412
MB699VP-B
123
OFF
L
H
Produktspezifikationen
| Marke: | Icy Dock |
| Kategorie: | Nicht kategorisiert |
| Modell: | ToughArmor MB699VP-B V3 |
| USB Anschluss: | Nein |
| Breite: | 146 mm |
| Tiefe: | 140.3 mm |
| Gewicht: | 945.7 g |
| Produkttyp: | SSD-Gehäuse |
| Produktfarbe: | Schwarz |
| Höhe: | 41.3 mm |
| Energiequelle: | SATA |
| Material: | Metall |
| Betriebstemperatur: | 0 - 60 °C |
| Relative Luftfeuchtigkeit in Betrieb: | 5 - 65 % |
| Paketgewicht: | 911.2 g |
| Zertifizierung: | CE, RoHS, REACH |
| Betriebsanleitung: | Ja |
| LED-Anzeigen: | Access, Power |
| Temperaturbereich bei Lagerung: | -35 - 70 °C |
| Anzahl der unterstützten Speicherlaufwerke: | 4 |
| Unterstützte Speicherlaufwerk-Schnittstellen: | PCI Express |
| Lüfterdurchmesser: | 40 mm |
| Anzahl Lüfter: | 2 Lüfter |
| Datenübertragungsrate: | 64 Gbit/s |
| Schrauben enthalten: | Ja |
| NVMe: | Ja |
| Größe des Speicherlaufwerks: | 2.5 " |
| Unterstütze Datenträgerhöhe: | 15 mm |
