Bestimmungsgemäße Verwendung

Die AS-i AirBox fungiert als Slave im AS-i-Netz (AS-i-Profil S 3.F). Sie

verbindet zwei Sensoren und zwei pneumatische Ausgänge mit dem

AS-i-Master.

•Sensorversorgung integriert.

•Sensoranschluß über Steckverbindung.

•Verbindung mit AS-i-Netz über Modul-Unterteil.

•Verbindung mit Pneumatik-System über Schlauchsteckverbinder

Legris 3000 / 8mm, außenkalibriert nach CETOP-Norm RP 54 P.

•Betrieb mit Druckluft von 2 bis 8 bar.

Montage

AS-i-Anschluß

Adressieren Sie die AS-i AirBox mit einem Adressiergerät, werksseitig

ist die Adresse „0“ eingestellt. Stecken Sie die AS-i AirBox auf das

Modul-Unterteil.

Druckluft

Befolgen Sie die Sicherheitsbestimmungen und Vorschriften für die

Einrichtung pneumatischer Anlagen. Schalten Sie die Anlage druckfrei.

Verbinden Sie die Anschlüsse für Druckluftzufuhr 1 (P), pneumatische

Ausgänge (O-3, O-4) und gegebenenfalls die Abluft 3 (R) mit dem

pneumatischen System. Schneiden Sie den Anschlußschlauch gerade

ab und schieben Sie ihn in die Steckverbindung, bis er hörbar einrastet.

Abziehen der Schläuche

Zum Lösen drücken Sie auf den schwarzen Ring und ziehen gleichzei-

tig den Schlauch heraus.

Mit den Handdruckknöpfen können Sie die pneumatischen Ausgänge

in Betrieb setzen. Lassen Sie Druckluft in die AS-i AirBox strömen.

Wenn Sie dann Handdruckknopf 1 drücken, wird der Ausgang O-3

angesteuert. Drücken Sie Handdruckknopf 2, wird der Ausgang O-4

angesteuert.

Die elektrische Ansteuerung hat Priorität gegenüber der

mechanischen.

Sensoren

Verbinden Sie die Sensoren mit den Eingängen I-1 und I-2.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

•LED grün: Spannungsversorgung über das AS-i-Netz.

•LEDs gelb: Funktionsanzeige.

Für störungsfreien Betrieb muß ausreichend aufbereitete Luft verwen-

det werden (gefilterte Luft, geölt oder ungeölt). Wurde ein Bauteil mit

geölter Luft betrieben, so muß es weiterhin mit geölter Luft betrieben

werden, da das Öl die Initialschmierung entfernt hat.

Die Abluft wird je nach Geräteausführung mit einem Sinterfilter gerei-

nigt oder gefaßt abgeführt.

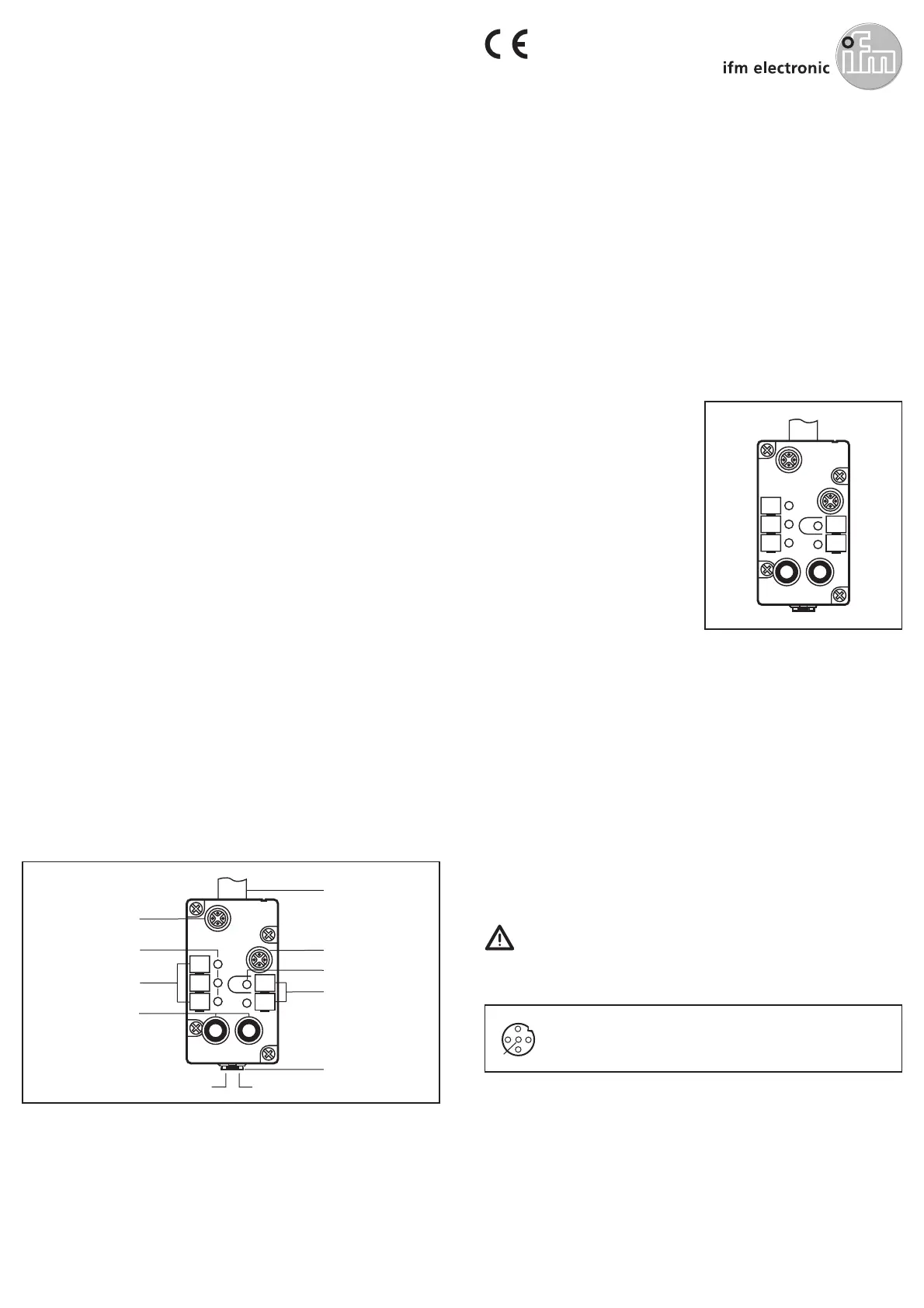

Montageanleitung

Installation instructions

Notice de montage

AS-i AirBox

AC2028

AC2029

I-1

I-2

O-3

O-4

Sachnr. 701212/02 03/98 Teile-Nr. 75.867 Technische Änderungen behalten wir uns ohne vorherige Ankündigung vor. Papier chlorfrei

1

3

4

5

2

Pin 1: “+”; Pin 2/4: input; Pin 3: “-”; Pin 5: nicht belegt;

Pin 2 und 4 miteinander verbunden;

Pin 1 - 5 female.

I-1

I-2

O-3

O-4

I-1

O-4

pwr.

O-3

I-2

Abluft 3 (R)

Sensoranschluß I-2

LEDs

Beschriftungsfelder

Steckanschluß

Druckluftzufuhr 1(P)

Handdruckknopf 2;für O-4

Sensoranschluß I-1

LEDs

Beschriftungsfelder

Pneumatische

Ausgänge

O-3 /O-4

Handdruckknopf 1;für O-3
