Adressierung mit Adressiergerät

Verbinden Sie das Modul mit dem Adressiergerät. Der Adressieradap-

ter ist gesondert zu bestellen (Bestell-Nr. E70123). Vergeben Sie eine

Adresse zwischen 1 und 31; Auslieferadresse ist 0.

Montage

Schalten Sie während der Montage die Anlage spannungsfrei.

Wählen Sie eine plane Montagefläche. Das Modul muß mit der

gesamten Bodenfläche auf der Montagefläche aufliegen.

Befestigen Sie das Compactmodul auf der Montagefläche

(Montagelöcher;Montageschrauben nicht im Lieferumfang) und

ziehen Sie die Schrauben fest.

Externe Schutzbeschaltung bei induktiven Lasten

Das Ein- und Ausschaltvermögen ist ausgelegt für die Ansteuerung v

on

Elektromagneten bis 20 W (IEC 947-5-2, Gebrauchskategorie DC-13).

Bei größeren Lasten muß eine Freilaufdiode verwendet werden. Hinweis:

ifm-Ventildosen sind standardmäßig nicht mit Freilaufdiode ausgerüstet.

Betrieb /Wartung

Der Betrieb der Module ist wartungsfrei.

Elektrischer Anschluß

Eingänge

Ausgänge

Verschließen Sie nicht benutzte Buchsen mit den beiliegenden

Verschlußkappen, um die Schutzart IP 67 zu gewährleisten.

Belegung der Datenbits

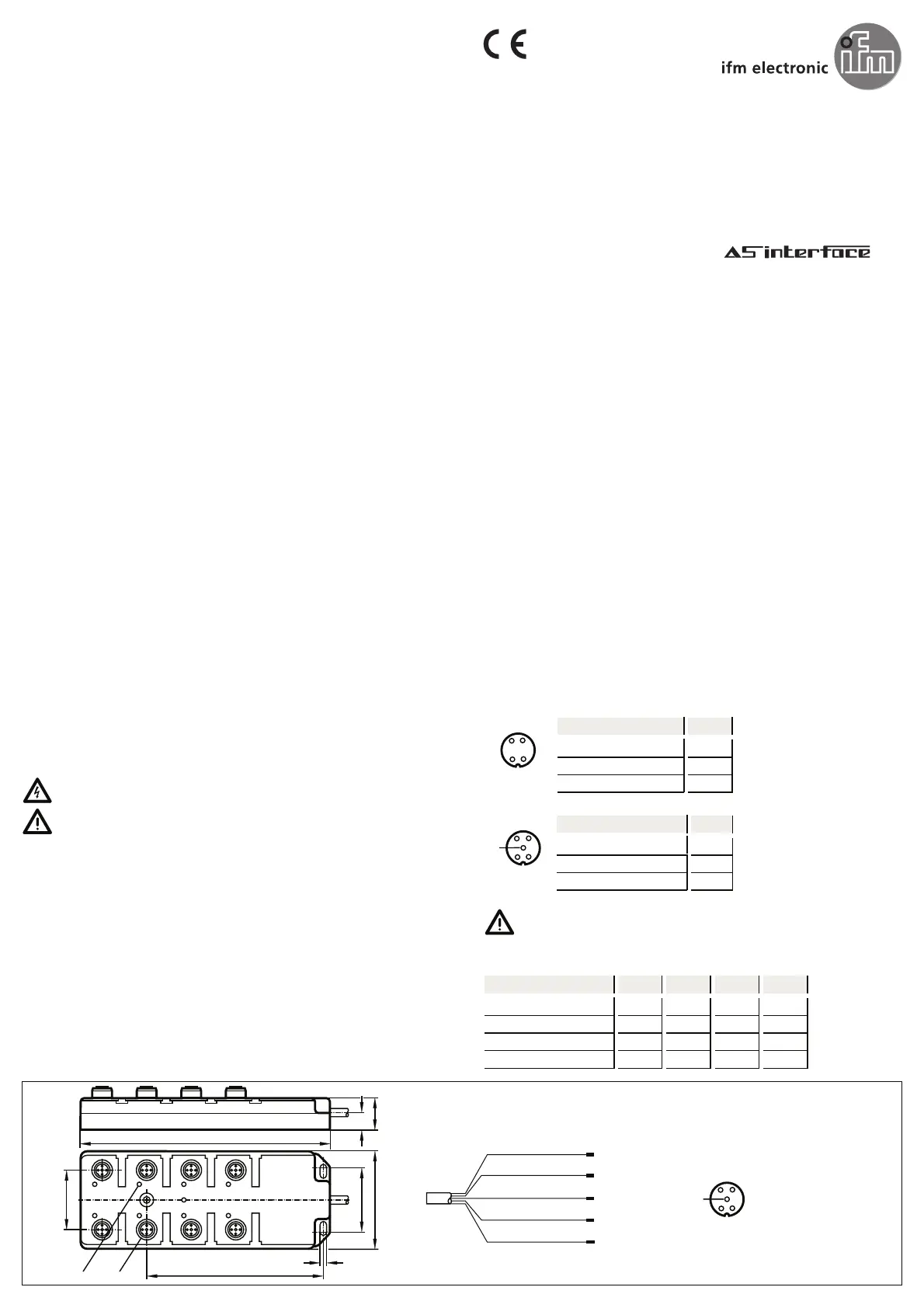

Montageanleitung

Installation Instructions

Notice de Montage

Compactmodul

Compact module

Module compact

AC2422/AC2427

AC2432/AC2437

M12-Buchse

Sensorversorgung L+

PIN

1

Sensorversorgung L-

3

Dateneingang I

2 + 4

1

3

4

2

152

9

18

60

107

39

4,5

36

I-1

O-1

I-2

O-2

I-3

O-3

I-4

O-4

M12x1

LED

5

1

3

4

2

AS-i +

0V

AS-i -

+24V DC

PE

M12-Buchse

Schaltausgang +

PIN

4

Externe Spannung -

3

Schutzleiter PE

5

5

1

3

4

2

AC2422

D0

Compactmodul

I-1

AC2427

I-1

AC2432

I-1/O-1

D1

I-2

I-1

I-2/O-2

D2

I-3

O-3

I-3/O-3

D3

I-4

O-4

I-4/O-4

AC2437

O-1O-2O-3O-4

Anschlußbelegung

1 (braun)

2 (weiß)

3 (blau)

4 (schwarz)

5 (grün/gelb)

Sachnr. 701392/01 08/99
