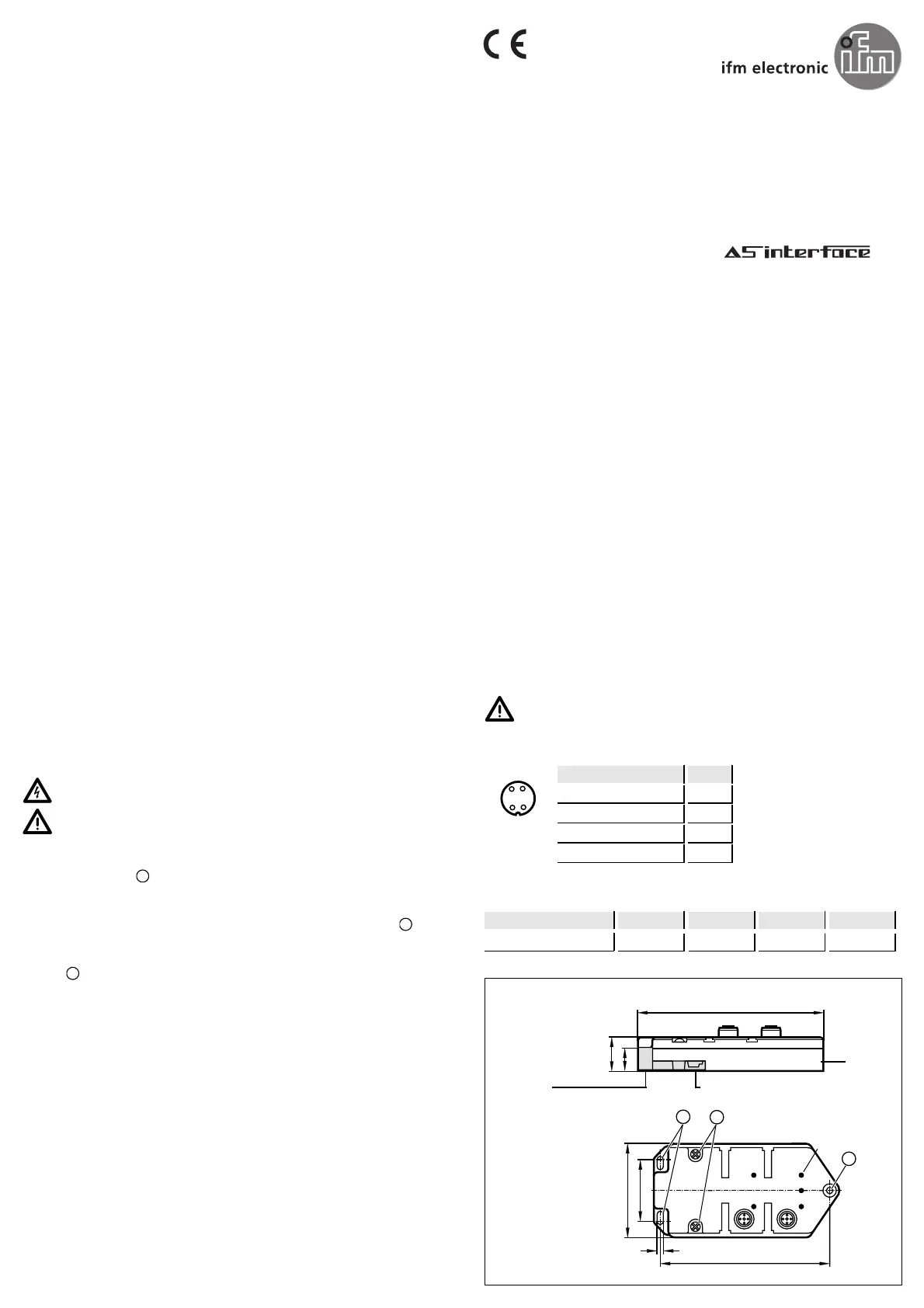

Adressierung mit Adressiergerät

Verbinden Sie das Modul mit dem Adressiergerät. Der Adressieradap-

ter ist gesondert zu bestellen (Bestell-Nr. E70123). Vergeben Sie eine

Adresse zwischen 1 und 31; Auslieferadresse ist 0.

Montage

Schalten Sie während der Montage die Anlage spannungsfrei.

Wählen Sie eine plane Montagefläche. Das Modul muß mit der

gesamten Bodenfläche auf der Montagefläche aufliegen.

1.Befestigen Sie das Unterteil auf der Montagefläche

(Montagelöcher;Montageschrauben nicht im Lieferumfang).

2. Legen Sie das AS-i-Standardkabel (gelb) ein. Passen Sie das Kabel

richtig in die Profilnut ein.

3. Setzen Sie das Oberteil auf und ziehen Sie die Schraubenfest

(Schrauben im Lieferumfang).

4. Schrauben Sie das Oberteil auf der Montagefläche fest (Montage-

loch;Montageschraube nicht im Lieferumfang).

Sichern Sie die Enden der beiden Flachkabel durch Schrumpfschläuche

(Bestell-Nr. E70113), wenn sich das Modul am Ende des Kabelstrangs

befindet.

Externe Schutzbeschaltung bei induktiven Lasten

Das Ein- und Ausschaltvermögen ist ausgelegt für die Ansteuerung von

Elektromagneten bis 20W (IEC 947-5-2, Gebrauchskategorie DC-13).

Bei größeren Lasten muß eine Freilaufdiode verwendet werden.

Hinweis:ifm-Ventildosen sind standardmäßig nicht mit Freilaufdiode

ausgerüstet.

Betrieb /Wartung

Der Betrieb der Module ist wartungsfrei.

Wechseln Sie bei einem Austausch immer Oberteil undUnterteil.

3

2

1

Elektrischer Anschluß

Verschließen Sie nicht benutzte Buchsen mit den beiliegenden

Verschlußkappen, um die Schutzart IP 67 zu gewährleisten.

Eingänge 2x2

Belegung der Datenbits

Montageanleitung

Installation Instructions

Notice de Montage

Compactmodul

Compact module

Module compact

AC2450

Sachnr. 701417/01 07/2000 Technische Änderungen behalten wir uns ohne vorherige Ankündigung vor. Papier chlorfrei

17

24

118

60

107

39

4,5

1

2

3

I3/4

I1/2

LEDs

Oberteil

Unterteil

mit Profilnut für

Flachkabel

AS-i

M12-BuchsePIN

Sensorversorgung L+

1

3

4

2

1

Dateneingang 2

2

Sensorversorgung L-

3

Dateneingang 1

4

Buchse/Pin

D0

Compactmodul

D1D2D3

I 1/2 Pin 4I 1/2 Pin 2I 3/4 Pin 4I 3/4 Pin 2
