Montageanleitung
Fieldmodule DP
AC2625/ AC2630 / AC2631 / AC2634
AC2636 / AC2637 / AC2638
7390988/00 03/2013
DE
2
1 Bestimmungsgemäße Verwendung
Die Geräte sind für den Einsatz als Feldmodule in der Automatisierungstechnik
konzipiert.
Nichtbeachten der Hinweise, Verwendung außerhalb der bestimmungsgemäßen
Verwendung, falsche Installation oder Handhabung können die Sicherheit von
Menschen und Anlagen beeinträchtigen.
2 Verwendete Symbole
►Handlungsanweisung
Wichtiger Hinweis
Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich.
3 Montage
►Anlage während der Montage spannungsfrei schalten.
►Zur Montage eine plane Montagefläche wählen.
Das Modul muss mit der gesamten Bodenfläche auf der Montagefläche aufliegen.
►Modul auf der Montagefläche mit 2 Montageschrauben und Unterlegscheiben
Größe M3 befestigen.
4 Elektrischer Anschluss
Das Gerät darf nur von einer Elektrofachkraft installiert werden.
Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektro-
technischer Anlagen.
►Anlage spannungsfrei schalten und Gerät anschließen.
Empfohlene Anzugsdrehmomente:
►M12-Profibusanschluss: 0,6 Nm.
►M12-Buchsen: 0,6 Nm
►M8-Anschlüsse: 0,4 Nm
4.1 Pinbelegung
Pinbelegung der Module siehe Geräteaufdruck.→
3
DE
5 Bedien- und Anzeigeelemente
2
U
B
/U
L
Out
U
B
/U
L
In
1
Profibus In
Profibus Out
M3
M3
Status LEDs
module
Status LEDs
port
LEDs
Profibus
LEDs U
B
/U
L

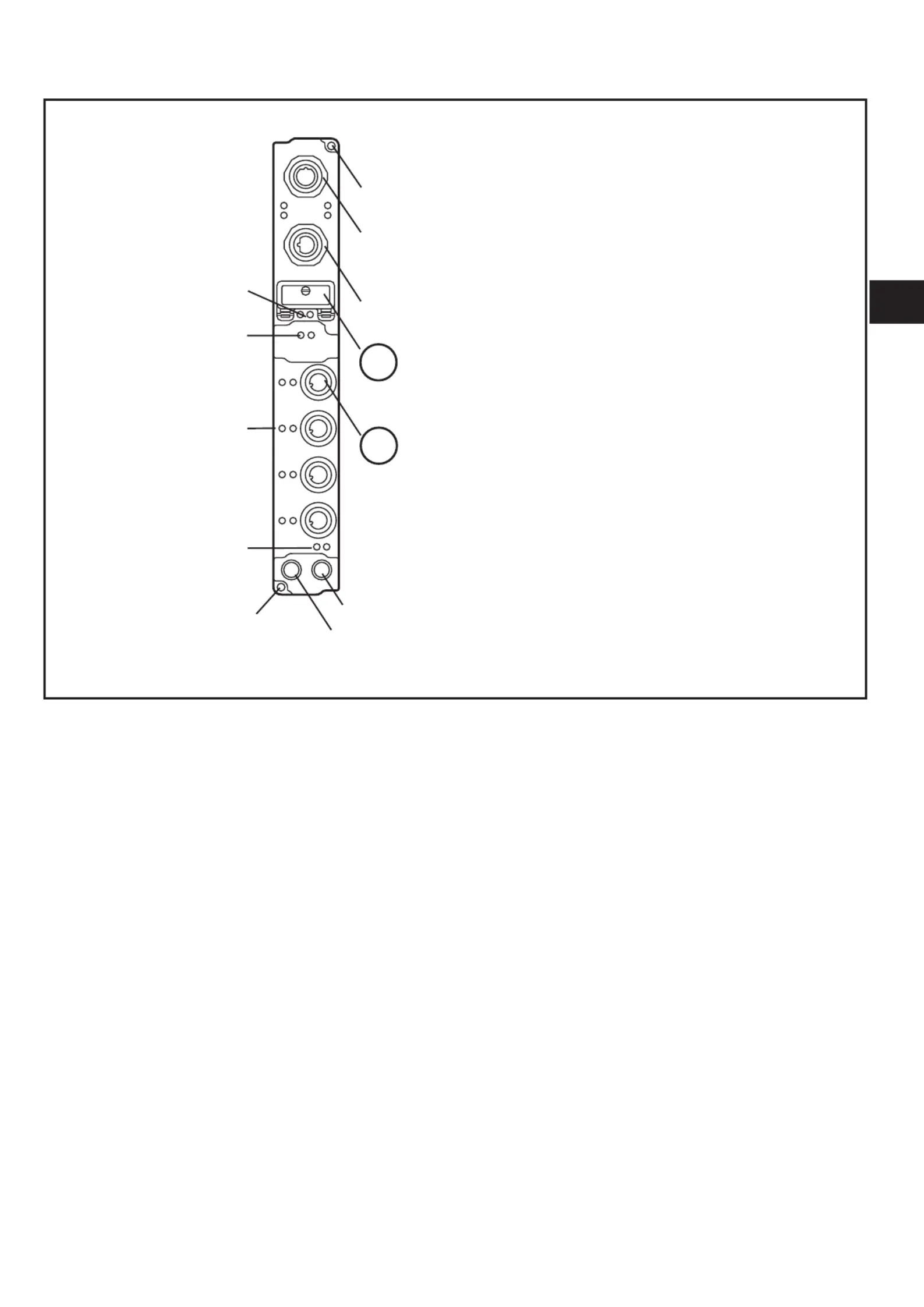

1: Dip-Schalter zur Einstellung der Profi bus-Adresse
2: Sensor Eingänge / Ausgänge
6 Technische Daten
Ausführliche Handbücher, technische Daten und weitere Informationen unter
www.ifm.com.
